Staffa reggicavo, ancoraggio tipo N, 1 cavo coppa in plastica; FT 16 | 22 | 3

Staffa reggicavo, ancoraggio tipo N, 1 cavo coppa in plastica; FT

N. art. 1187214 | EAN 4012196852789

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio

Descrizione prodotto

Descrizione prodotto

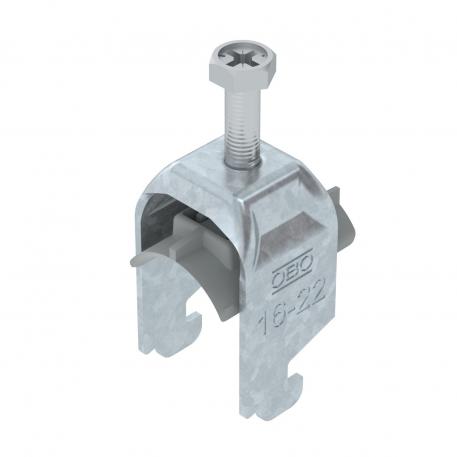

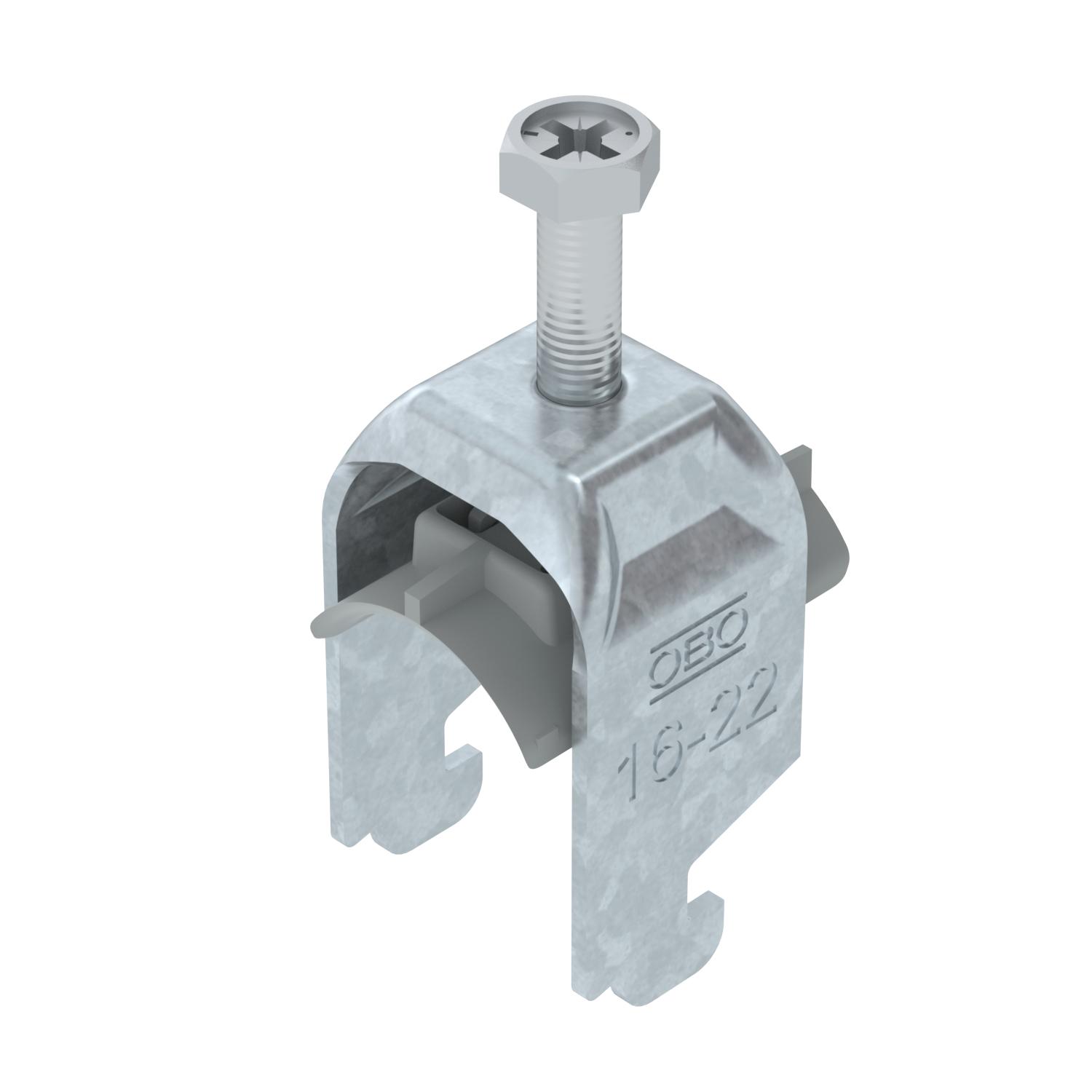

Staffa reggicavo con ancoraggio tipo N, coppa plastica in polipropilene. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato a C con scanalatura di larghezza 11 - 12 mm. Dotata di vite SW10 per il serraggio della coppa tramite testa esagonale o intaglio a croce. Per il montaggio in ambiente interno ed esterno. Si raccomanda l'uso della controcoppa, da ordinare separatamente.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio
Aggiunta superficie	zincato a caldo
Altezza	46 mm
Capacità D max	22 mm
Capacità D min.	16 mm
Con controcoppa	no
Con coppa in plastica	sì

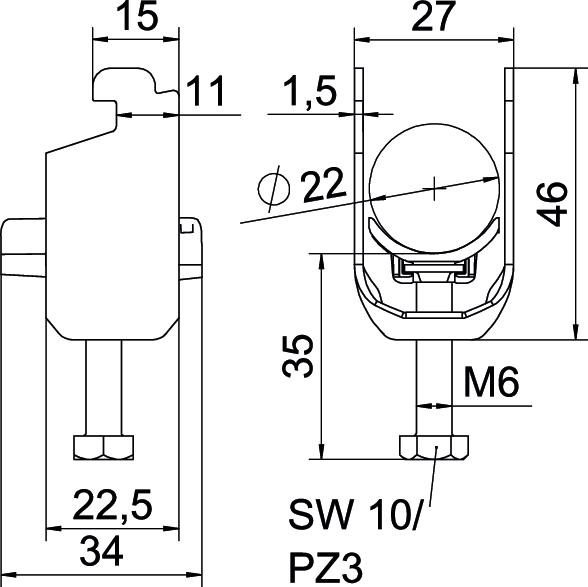

Dimensione H	46 mm
Dimensione	16-22mm
Dimensione A	22,5 mm
Dimensione B	27 mm
Dimensione C	34 mm
Dimensione G (mm)	M6
Dimensione L	35 mm
Dimensione t	1,5 mm
Filettatura	M6
Impronta CO₂ (GWP) dalla culla al cancello	0,0714 kg CO₂e / 1 Pezzo

Larghezza	27 mm
Larghezza asola	10 mm
Lunghezza	22,5 mm
Lunghezza esterna	34 mm
Materiale	Acciaio
Materiale della coppa	Plastica
Max. Coppia di serraggio	3 Nm
Modalità di montaggio	Profilati
Numero dei cavi/tubi	1
per diametro tubo max	22 mm
per diametro tubo min.	16 mm
per profilato portacavi con apertura asola (con intervallo) max	12 mm
per profilato portacavi con apertura asola (con intervallo) min.	11 mm
Priva di alogeni	sì
Qualità del materiale della coppa	Polipropilene
Spessore lamiera	1,5 mm
Super- ficie	zincato a caldo per immersione

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-N1-K-12 FT	8 mm	12 mm	3 Nm	1187202	Pezzo	100 Pezzo
BS-N1-K-16 FT	12 mm	16 mm	3 Nm	1187208	Pezzo	100 Pezzo
BS-N1-K-22 FT	16 mm	22 mm	3 Nm	1187214	Pezzo	100 Pezzo
BS-N1-K-28 FT	22 mm	28 mm	3 Nm	1187220	Pezzo	100 Pezzo
BS-N1-K-34 FT	28 mm	34 mm	3 Nm	1187226	Pezzo	100 Pezzo
BS-N1-K-40 FT	34 mm	40 mm	3 Nm	1187232	Pezzo	100 Pezzo
BS-N1-K-46 FT	40 mm	46 mm	5 Nm	1187238	Pezzo	100 Pezzo
BS-N1-K-52 FT	46 mm	52 mm	5 Nm	1187244	Pezzo	100 Pezzo
BS-N1-K-58 FT	52 mm	58 mm	5 Nm	1187250	Pezzo	50 Pezzo
BS-N1-K-64 FT	58 mm	64 mm	5 Nm	1187256	Pezzo	50 Pezzo
BS-N1-K-70 FT	64 mm	70 mm	5 Nm	1187262	Pezzo	50 Pezzo
