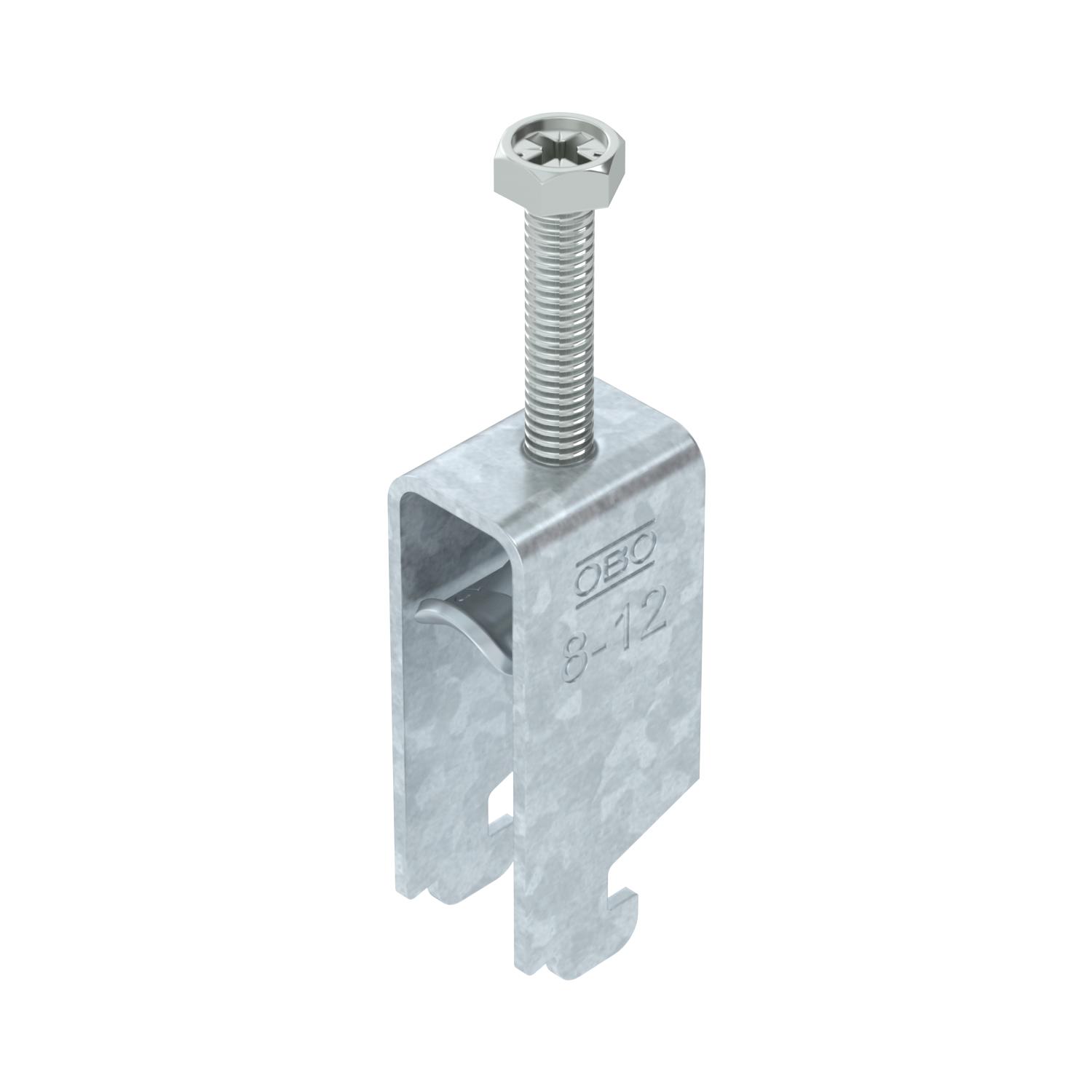

Staffa reggicavo, ancoraggio tipo N, 2 vie, coppa in metallo, FT
N. art. 1187003 | EAN 4012196852369
- Descrizione prodotto
-
Descrizione prodottoStaffa reggicavo con ancoraggio tipo N, coppa in metallo con bordi arrotondati per proteggere il cavo. Per il montaggio verticale e orizzontale di 2 cavi singoli su profilato a C. Per asola 11 - 12 mm. Con coppa di pressione, testa a vite esagonale universale SW10, intaglio a croce e a taglio. Per il montaggio in ambiente interno ed esterno. Separazione tra due cavi grazie alla coppa doppia. Si raccomanda l'uso della controcoppa.
-
- Dati tecnici
-
Dati tecnici

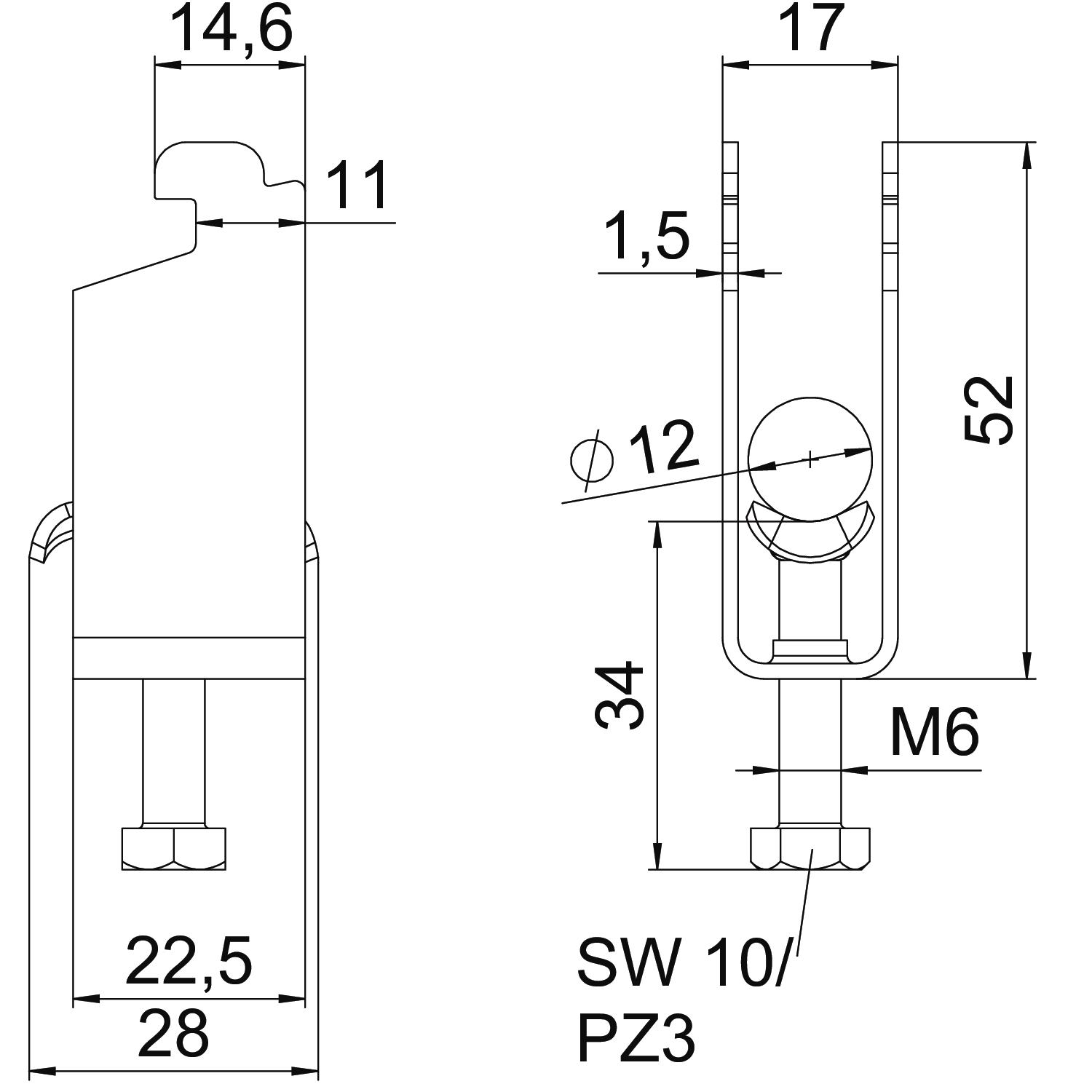

Aggiunta materiale Acciaio Aggiunta superficie zincato a caldo Altezza 52 mm Capacità D max 12 mm Capacità D min. 8 mm Con controcoppa no Con coppa in metallo sì Con coppa in plastica no Dimensione H 52 mm Dimensione 08-12mm Dimensione A 22,5 mm Dimensione B 17 mm Dimensione C 28 mm Dimensione G (mm) M6 Dimensione L 46 mm Dimensione t 1,5 mm Filettatura M6 Impronta CO2 (GWP) dalla culla al cancello 0,1386 kg CO₂e / 1 Pezzo Larghezza 17 mm Larghezza asola 10 mm Lunghezza 22,5 mm Lunghezza esterna 28 mm Materiale Acciaio Materiale della coppa Acciaio Max. Coppia di serraggio 3 Nm Modalità di montaggio Profilati Numero dei cavi/tubi 2 per diametro tubo max 12 mm per diametro tubo min. 8 mm per profilato portacavi con apertura asola (con intervallo) max 12 mm per profilato portacavi con apertura asola (con intervallo) min. 11 mm Priva di alogeni sì Spessore lamiera 1,5 mm Super- ficie zincato a caldo per immersione - Tutti i tipi
- Download
-
Scheda tecnica BS-N2-M-12 FT / 1187003 , 0.18MB , pdfCatalogo Fastening materials , 19.78MB , pdfDichiarazione di conformità UE BS-N2-M-12 FT / 1187003 , 0.13MB , pdfDichiarazione di conformità UK BS-N2-M-12 FT / 1187003 , 0.09MB , pdfIstruzioni di montaggio Clamp clip N foot, metal , 3.00MB , pdf
