Staffa reggicavo, ancoraggio tipo U, 1 cavo coppa in metallo, A4 64 | 70 | 5

Staffa reggicavo, ancoraggio tipo U, 1 cavo coppa in metallo, A4

N. art. 1186669 | EAN 4012196850662

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio

Descrizione prodotto

Descrizione prodotto

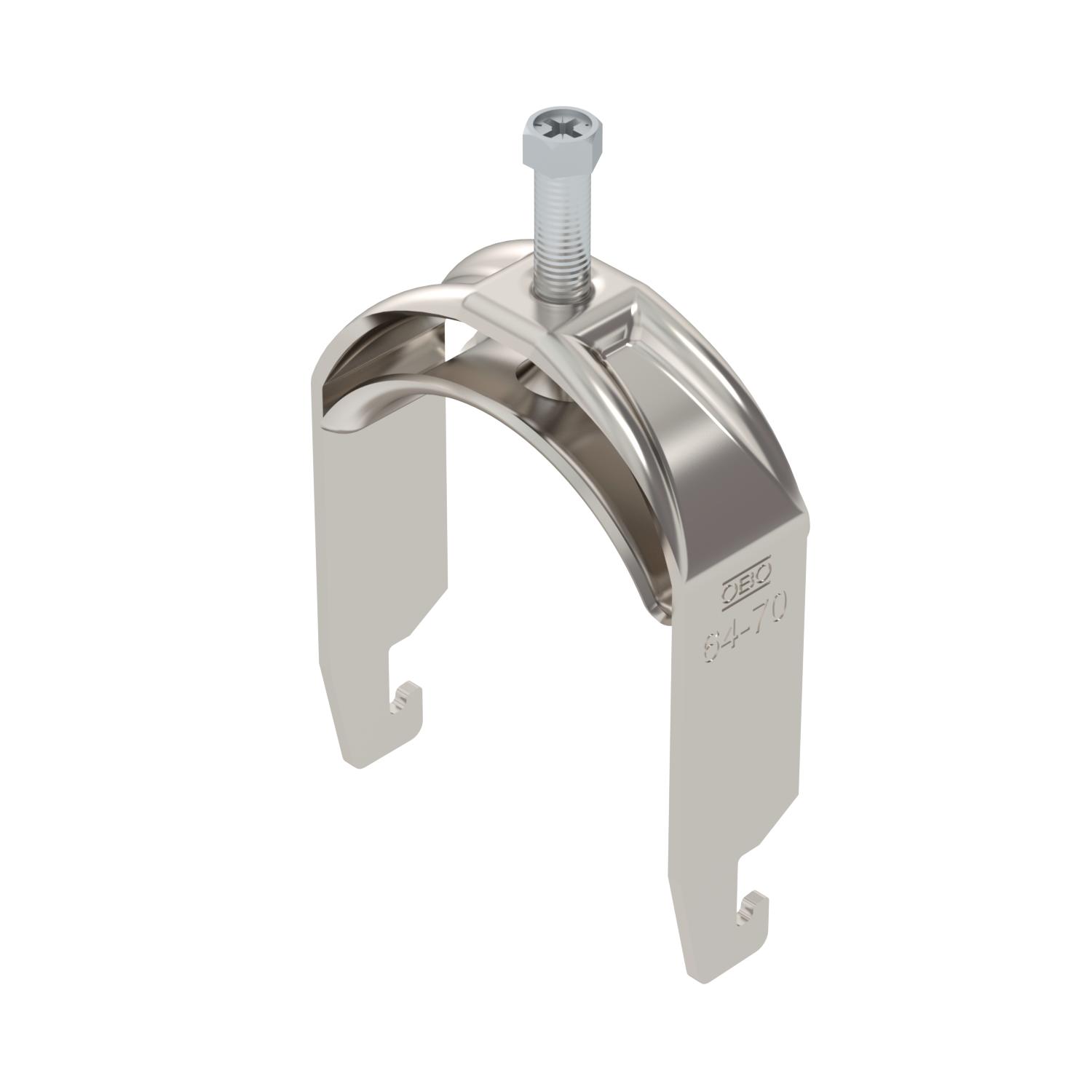

Staffa reggicavo con ancoraggio tipo U, coppa in metallo con bordi arrotondati a protezione del cavo. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato a C con scanalatura di larghezza 18 - 22 mm. Dotata di vite SW10 per il serraggio della coppa tramite testa esagonale o intaglio a croce. Per il montaggio in ambiente interno ed esterno. Si raccomanda l'uso della controcoppa, da ordinare separatamente.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio inossidabile
Aggiunta superficie	non trattato
Capacità D max	70 mm
Capacità D min.	64 mm
Con controcoppa	no
Con coppa in metallo	sì
Dimensione	64-70mm
Filettatura	M8
Larghezza asola	10 mm
Lunghezza esterna	33 mm
Materiale	Acciaio legato, INOX 1.4571

Materiale della coppa	acciaio inox
Max. Coppia di serraggio	5 Nm
Modalità di montaggio	Profilati
Numero dei cavi/tubi	1
per diametro tubo max	70 mm
per diametro tubo min.	64 mm
per profilato portacavi con apertura asola (con intervallo) max	22 mm
per profilato portacavi con apertura asola (con intervallo) min.	18 mm
Priva di alogeni	sì
Spessore lamiera	2,5 mm
Super- ficie	non trattato, ulteriore trattamento

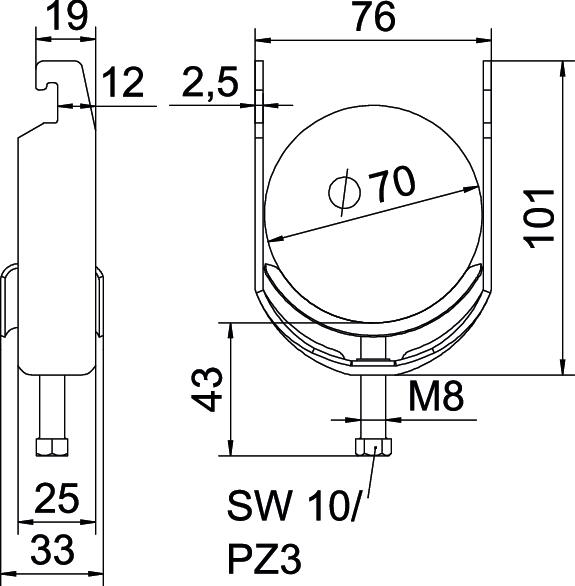

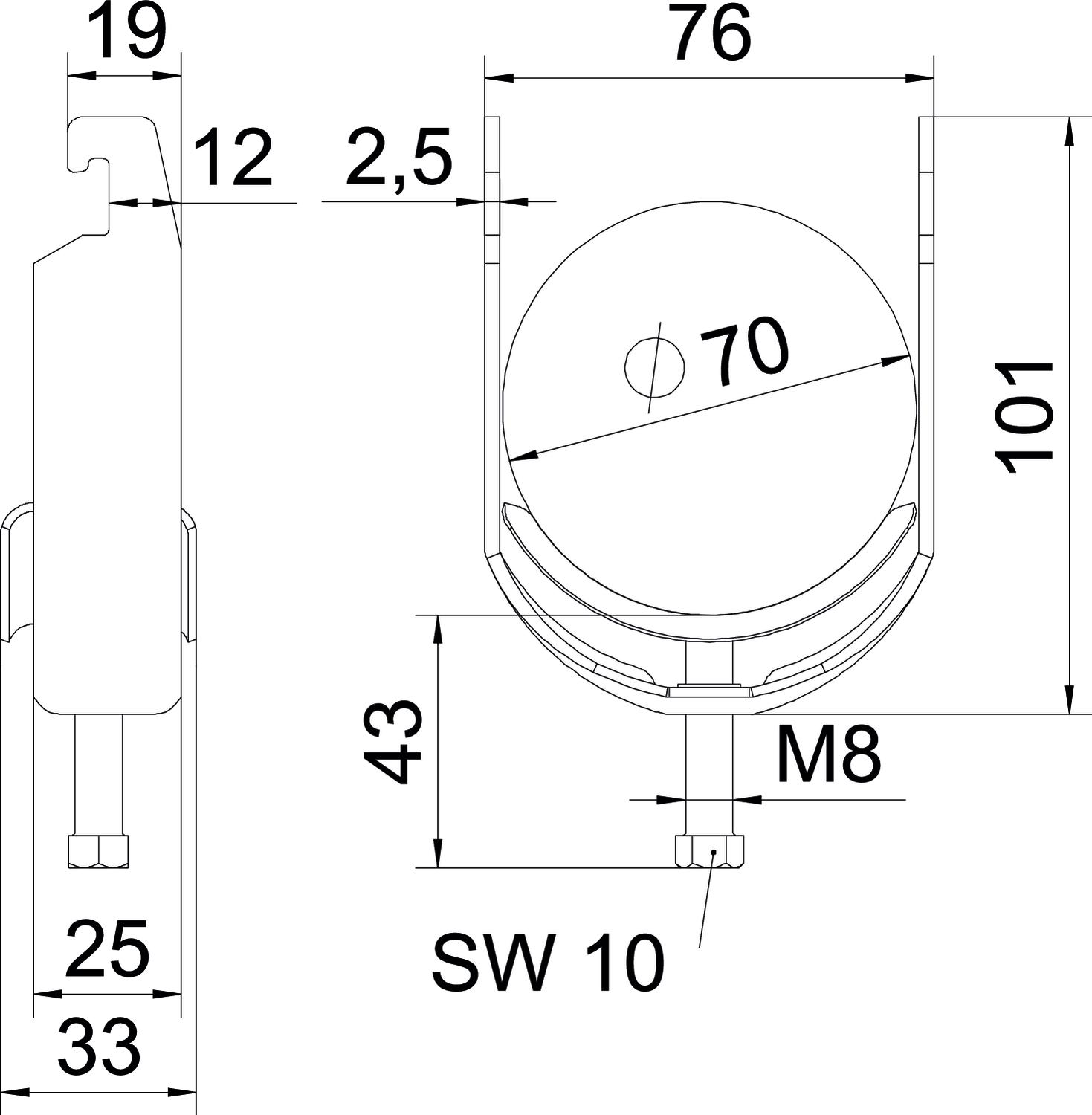

Misure

Altezza	101 mm
Dimensione H	101 mm
Dimensione A	25 mm
Dimensione B	76 mm
Dimensione C	33 mm

Dimensione G (mm)	M8
Dimensione L	43 mm
Dimensione t	2,5 mm
Larghezza	76 mm
Lunghezza	25 mm

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	0,8413 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Pezzo

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	0,8413 kg CO2e / 1 Pezzo

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-U1-M-12 A4	8 mm	12 mm	3 Nm	1186602	Pezzo	25 Pezzo
BS-U1-M-16 A4	12 mm	16 mm	3 Nm	1186609	Pezzo	25 Pezzo
BS-U1-M-22 A4	16 mm	22 mm	3 Nm	1186616	Pezzo	25 Pezzo
BS-U1-M-28 A4	22 mm	28 mm	3 Nm	1186622	Pezzo	25 Pezzo
BS-U1-M-34 A4	28 mm	34 mm	3 Nm	1186629	Pezzo	25 Pezzo
BS-U1-M-40 A4	34 mm	40 mm	3 Nm	1186636	Pezzo	25 Pezzo
BS-U1-M-46 A4	40 mm	46 mm	5 Nm	1186642	Pezzo	25 Pezzo
BS-U1-M-52 A4	46 mm	52 mm	5 Nm	1186649	Pezzo	25 Pezzo
BS-U1-M-58 A4	52 mm	58 mm	5 Nm	1186656	Pezzo	25 Pezzo
BS-U1-M-64 A4	58 mm	64 mm	5 Nm	1186662	Pezzo	25 Pezzo
BS-U1-M-70 A4	64 mm	70 mm	5 Nm	1186669	Pezzo	50 Pezzo
BS-U1-M-76 A4	70 mm	76 mm	5 Nm	1186676	Pezzo	25 Pezzo
