Staffa reggicavo, ancoraggio tipo U, 1 cavo coppa in plastica, A2 64 | 70 | 5

Staffa reggicavo, ancoraggio tipo U, 1 cavo coppa in plastica, A2

N. art. 1186869 | EAN 4012196851683

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio

Descrizione prodotto

Descrizione prodotto

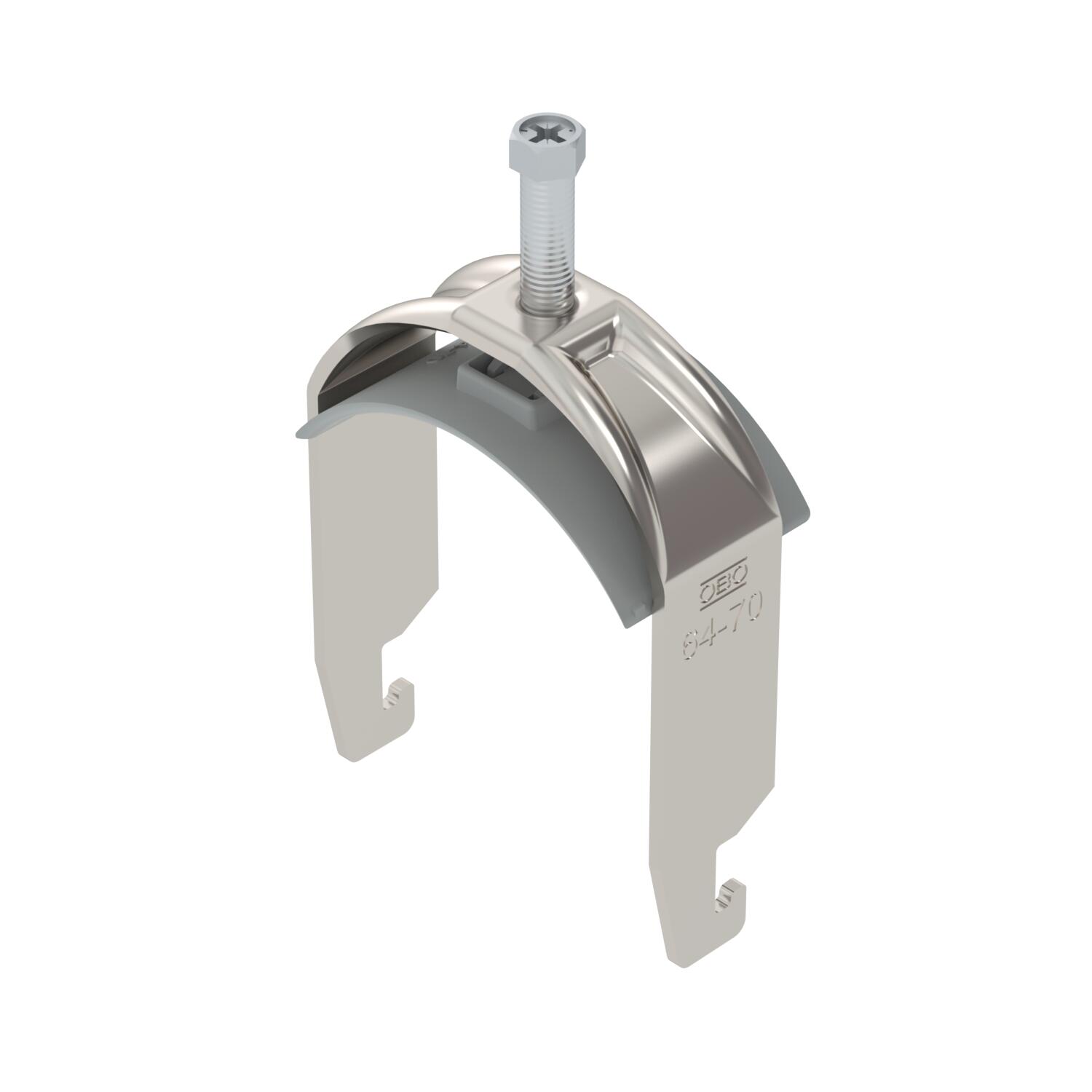

Staffa reggicavo con ancoraggio tipo U, coppa plastica in polipropilene. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato a C con scanalatura di larghezza 18 - 22 mm. Dotata di vite SW10 per il serraggio della coppa tramite testa esagonale o intaglio a croce. Per il montaggio in ambiente interno ed esterno. Si raccomanda l'uso della controcoppa, da ordinare separatamente.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio inossidabile
Aggiunta superficie	non trattato
Altezza	101 mm
Capacità D max	70 mm
Capacità D min.	64 mm
Con controcoppa	no
Con coppa in metallo	no
Con coppa in plastica	sì

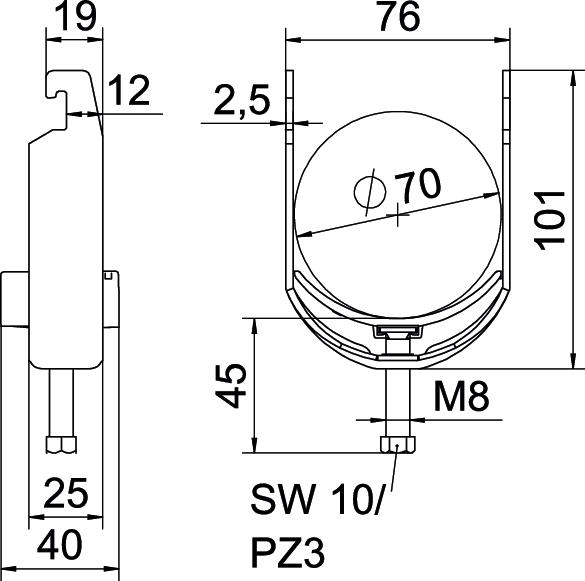

Dimensione H	101 mm
Dimensione	64-70mm
Dimensione A	25 mm
Dimensione B	76 mm
Dimensione C	40 mm
Dimensione G (mm)	M8
Dimensione L	45 mm
Dimensione t	2,5 mm
Filettatura	M8
Impronta CO2 (GWP) dalla culla al cancello	0,7456 kg CO₂e / 1 Pezzo

Larghezza	76 mm
Larghezza asola	10 mm
Lunghezza	25 mm
Lunghezza esterna	40 mm
Materiale	Acciaio, INOX 1.4301
Materiale della coppa	Plastica
Max. Coppia di serraggio	5 Nm
Modalità di montaggio	Profilati
Numero dei cavi/tubi	1
per diametro tubo max	70 mm
per diametro tubo min.	64 mm
per profilato portacavi con apertura asola (con intervallo) max	22 mm
per profilato portacavi con apertura asola (con intervallo) min.	18 mm
Priva di alogeni	sì
Qualità del materiale della coppa	Polipropilene
Spessore lamiera	2,5 mm
Super- ficie	non trattato, ulteriore trattamento

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-U1-K-12 A2	8 mm	12 mm	3 Nm	1186802	Pezzo	50 Pezzo
BS-U1-K-16 A2	12 mm	16 mm	3 Nm	1186809	Pezzo	50 Pezzo
BS-U1-K-22 A2	16 mm	22 mm	3 Nm	1186816	Pezzo	50 Pezzo
BS-U1-K-28 A2	22 mm	28 mm	3 Nm	1186822	Pezzo	50 Pezzo
BS-U1-K-34 A2	28 mm	34 mm	3 Nm	1186829	Pezzo	50 Pezzo
BS-U1-K-40 A2	34 mm	40 mm	3 Nm	1186836	Pezzo	25 Pezzo
BS-U1-K-46 A2	40 mm	46 mm	5 Nm	1186842	Pezzo	25 Pezzo
BS-U1-K-52 A2	46 mm	52 mm	5 Nm	1186849	Pezzo	25 Pezzo
BS-U1-K-58 A2	52 mm	58 mm	5 Nm	1186856	Pezzo	25 Pezzo
BS-U1-K-64 A2	58 mm	64 mm	5 Nm	1186862	Pezzo	15 Pezzo
BS-U1-K-70 A2	64 mm	70 mm	5 Nm	1186869	Pezzo	15 Pezzo
BS-U1-K-76 A2	70 mm	76 mm	5 Nm	1186876	Pezzo	10 Pezzo
