Staffa reggicavo, ancoraggio tipo U, 1 cavo coppa in plastica, FT 34 | 40 | 3

Staffa reggicavo, ancoraggio tipo U, 1 cavo coppa in plastica, FT

N. art. 1186736 | EAN 4012196850969

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio

Descrizione prodotto

Descrizione prodotto

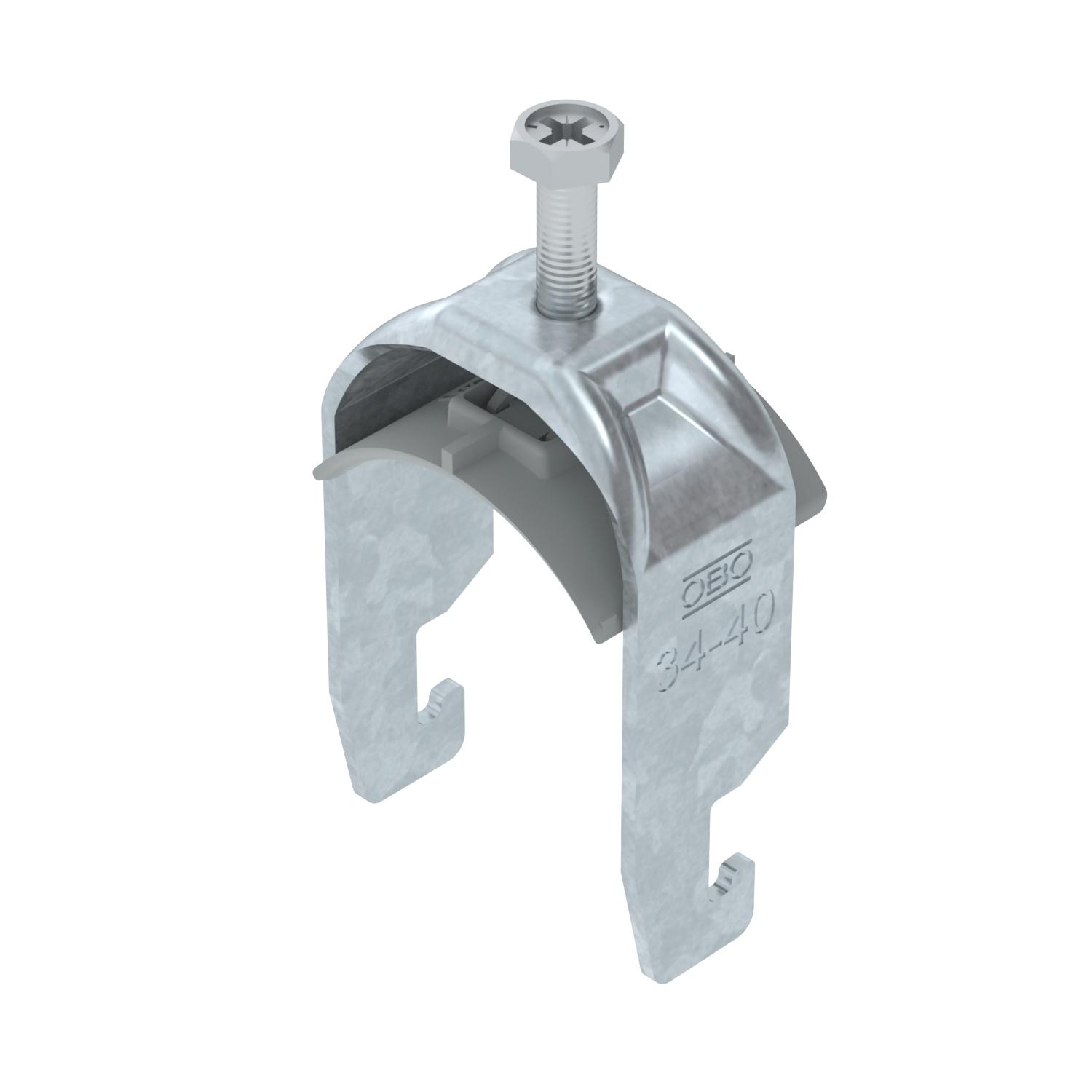

Staffa reggicavo con ancoraggio tipo U, coppa plastica in polipropilene. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato a C con scanalatura di larghezza 18 - 22 mm. Dotata di vite SW10 per il serraggio della coppa tramite testa esagonale o intaglio a croce. Per il montaggio in ambiente interno ed esterno. Separazione dei due cavi garantiti dalla coppa doppia. Si raccomanda l'uso della controcoppa, da ordinare separatamente.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio
Aggiunta superficie	zincato a caldo
Altezza	70 mm
Capacità D max	40 mm
Capacità D min.	34 mm
Con controcoppa	no
Con coppa in plastica	sì

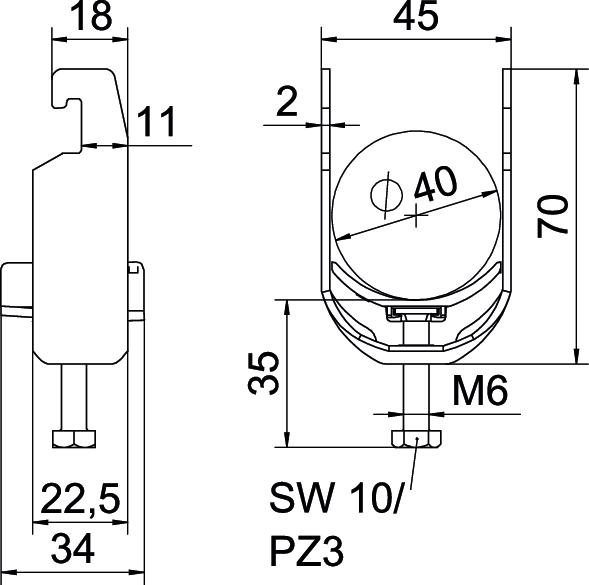

Dimensione H	70 mm
Dimensione	34-40mm
Dimensione A	22,5 mm
Dimensione B	45 mm
Dimensione C	34 mm
Dimensione G (mm)	M6
Dimensione L	35 mm
Dimensione t	2 mm
Filettatura	M6
Impronta CO₂ (GWP) dalla culla al cancello	0,141 kg CO₂e / 1 Pezzo

Larghezza	45 mm
Larghezza asola	10 mm
Lunghezza	22,5 mm
Lunghezza esterna	34 mm
Materiale	Acciaio
Materiale della coppa	Plastica
Max. Coppia di serraggio	3 Nm
Modalità di montaggio	Profilati
Numero dei cavi/tubi	1
per diametro tubo max	40 mm
per diametro tubo min.	34 mm
per profilato portacavi con apertura asola (con intervallo) max	22 mm
per profilato portacavi con apertura asola (con intervallo) min.	18 mm
Priva di alogeni	sì
Qualità del materiale della coppa	Polipropilene
Spessore lamiera	2 mm
Super- ficie	zincato a caldo per immersione

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-U1-K-12 FT	8 mm	12 mm	3 Nm	1186702	Pezzo	100 Pezzo
BS-U1-K-16 FT	12 mm	16 mm	3 Nm	1186709	Pezzo	100 Pezzo
BS-U1-K-22 FT	16 mm	22 mm	3 Nm	1186716	Pezzo	100 Pezzo
BS-U1-K-28 FT	22 mm	28 mm	3 Nm	1186722	Pezzo	100 Pezzo
BS-U1-K-34 FT	28 mm	34 mm	3 Nm	1186729	Pezzo	100 Pezzo
BS-U1-K-40 FT	34 mm	40 mm	3 Nm	1186736	Pezzo	100 Pezzo
BS-U1-K-46 FT	40 mm	46 mm	5 Nm	1186742	Pezzo	100 Pezzo
BS-U1-K-52 FT	46 mm	52 mm	5 Nm	1186749	Pezzo	100 Pezzo
BS-U1-K-58 FT	52 mm	58 mm	5 Nm	1186756	Pezzo	100 Pezzo
BS-U1-K-64 FT	58 mm	64 mm	5 Nm	1186762	Pezzo	100 Pezzo
BS-U1-K-70 FT	64 mm	70 mm	5 Nm	1186769	Pezzo	50 Pezzo
BS-U1-K-76 FT	70 mm	76 mm	5 Nm	1186776	Pezzo	25 Pezzo
BS-U1-K-82 FT	76 mm	82 mm	5 Nm	1186782	Pezzo	25 Pezzo
BS-U1-K-90 FT	82 mm	90 mm	5 Nm	1186789	Pezzo	25 Pezzo
BS-U1-K-100 FT	90 mm	100 mm	5 Nm	1186797	Pezzo	25 Pezzo
