Staffa reggicavo, ancoraggio tipo U, 2 cavi coppa in plastica, FT 52 | 58 | 5

Staffa reggicavo, ancoraggio tipo U, 2 cavi coppa in plastica, FT

N. art. 1186757 | EAN 4012196851096

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio

Descrizione prodotto

Descrizione prodotto

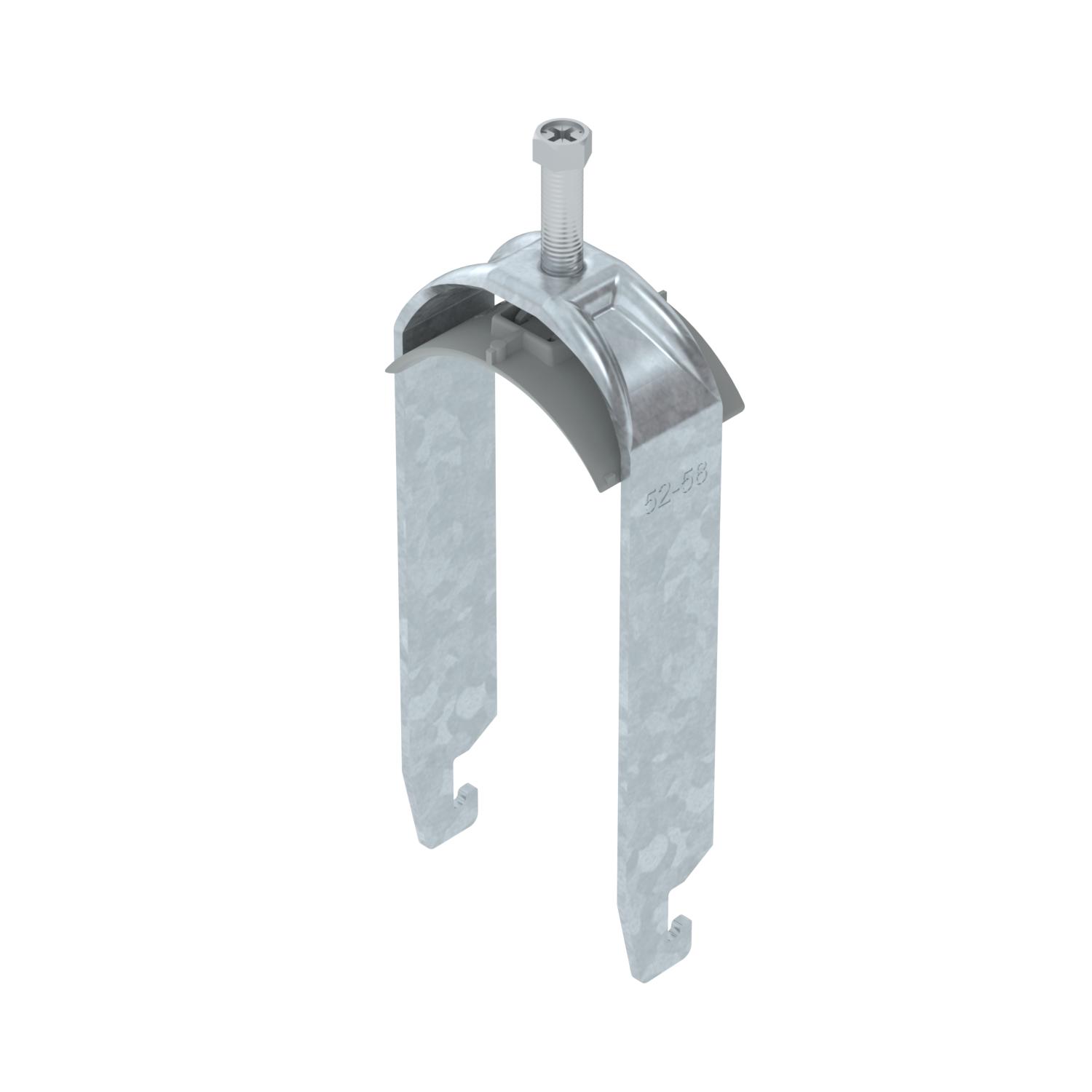

Staffa reggicavo con ancoraggio tipo U, coppa plastica in polipropilene. Per il montaggio verticale e orizzontale di 2 cavi singoli su profilato a C con scanalatura di larghezza 18 - 22 mm. Dotata di vite SW10 per il serraggio della coppa tramite testa esagonale o intaglio a croce. Per il montaggio in ambiente interno ed esterno. Separazione tra due cavi garantita dalla coppa doppia. Si raccomanda l'uso della controcoppa, da ordinare separatamente.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio
Aggiunta superficie	zincato a caldo

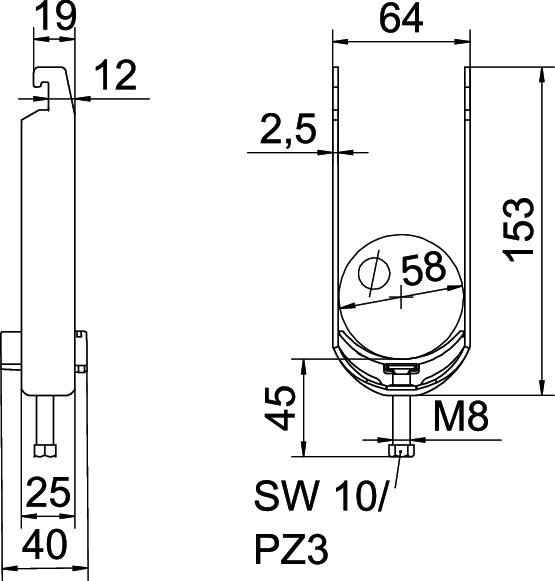

Altezza	153 mm
Capacità D max	58 mm
Capacità D min.	52 mm
Con controcoppa	no
Con coppa in plastica	sì
Dimensione H	153 mm
Dimensione	52-58mm
Dimensione A	25 mm
Dimensione B	64 mm
Dimensione C	40 mm
Dimensione G (mm)	M8
Dimensione L	45 mm
Dimensione t	2,5 mm
Filettatura	M8
Impronta CO2 (GWP) dalla culla al cancello	0,5178 kg CO₂e / 1 Pezzo

Larghezza	64 mm
Larghezza asola	10 mm
Lunghezza	25 mm
Lunghezza esterna	40 mm
Materiale	Acciaio
Materiale della coppa	Plastica
Max. Coppia di serraggio	5 Nm
Modalità di montaggio	Profilati
Numero dei cavi/tubi	2
per diametro tubo max	58 mm
per diametro tubo min.	52 mm
per profilato portacavi con apertura asola (con intervallo) max	22 mm
per profilato portacavi con apertura asola (con intervallo) min.	18 mm
Priva di alogeni	sì
Qualità del materiale della coppa	Polipropilene
Spessore lamiera	2,5 mm
Super- ficie	zincato a caldo per immersione

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-U2-K-12 FT	8 mm	12 mm	3 Nm	1186703	Pezzo	50 Pezzo
BS-U2-K-16 FT	12 mm	16 mm	3 Nm	1186710	Pezzo	50 Pezzo
BS-U2-K-22 FT	16 mm	22 mm	3 Nm	1186717	Pezzo	50 Pezzo
BS-U2-K-28 FT	22 mm	28 mm	3 Nm	1186723	Pezzo	50 Pezzo
BS-U2-K-34 FT	28 mm	34 mm	3 Nm	1186730	Pezzo	50 Pezzo
BS-U2-K-40 FT	34 mm	40 mm	3 Nm	1186737	Pezzo	50 Pezzo
BS-U2-K-46 FT	40 mm	46 mm	5 Nm	1186743	Pezzo	50 Pezzo
BS-U2-K-52 FT	46 mm	52 mm	5 Nm	1186750	Pezzo	50 Pezzo
BS-U2-K-58 FT	52 mm	58 mm	5 Nm	1186757	Pezzo	50 Pezzo
BS-U2-K-64 FT	58 mm	64 mm	5 Nm	1186763	Pezzo	50 Pezzo
