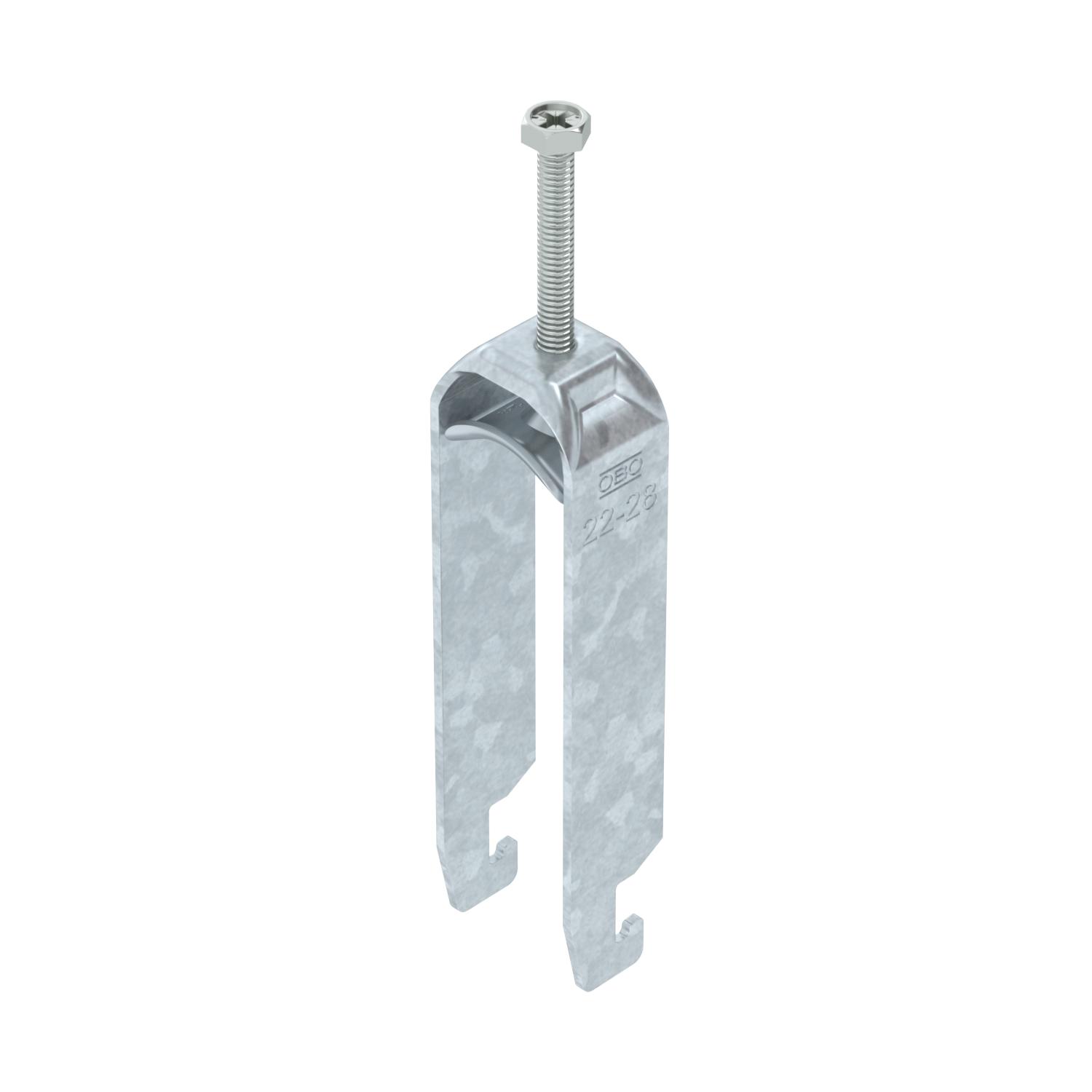

Staffa reggicavo, ancoraggio tipo U, 3 cavo coppa in metallo, FT
N. art. 1186524 | EAN 4012196849949
- Descrizione prodotto
-
Descrizione prodottoStaffa reggicavo con ancoraggio tipo U, coppa plastica in polipropilene. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato a C con scanalatura di larghezza 18 - 22 mm. Dotata di vite SW10 per il serraggio della coppa tramite testa esagonale o intaglio a croce. Per il montaggio in ambiente interno ed esterno. Separazione dei due cavi garantiti dalla coppa doppia. Si raccomanda l'uso della controcoppa, da ordinare separatamente.
-
- Dati tecnici
-
Dati tecnici

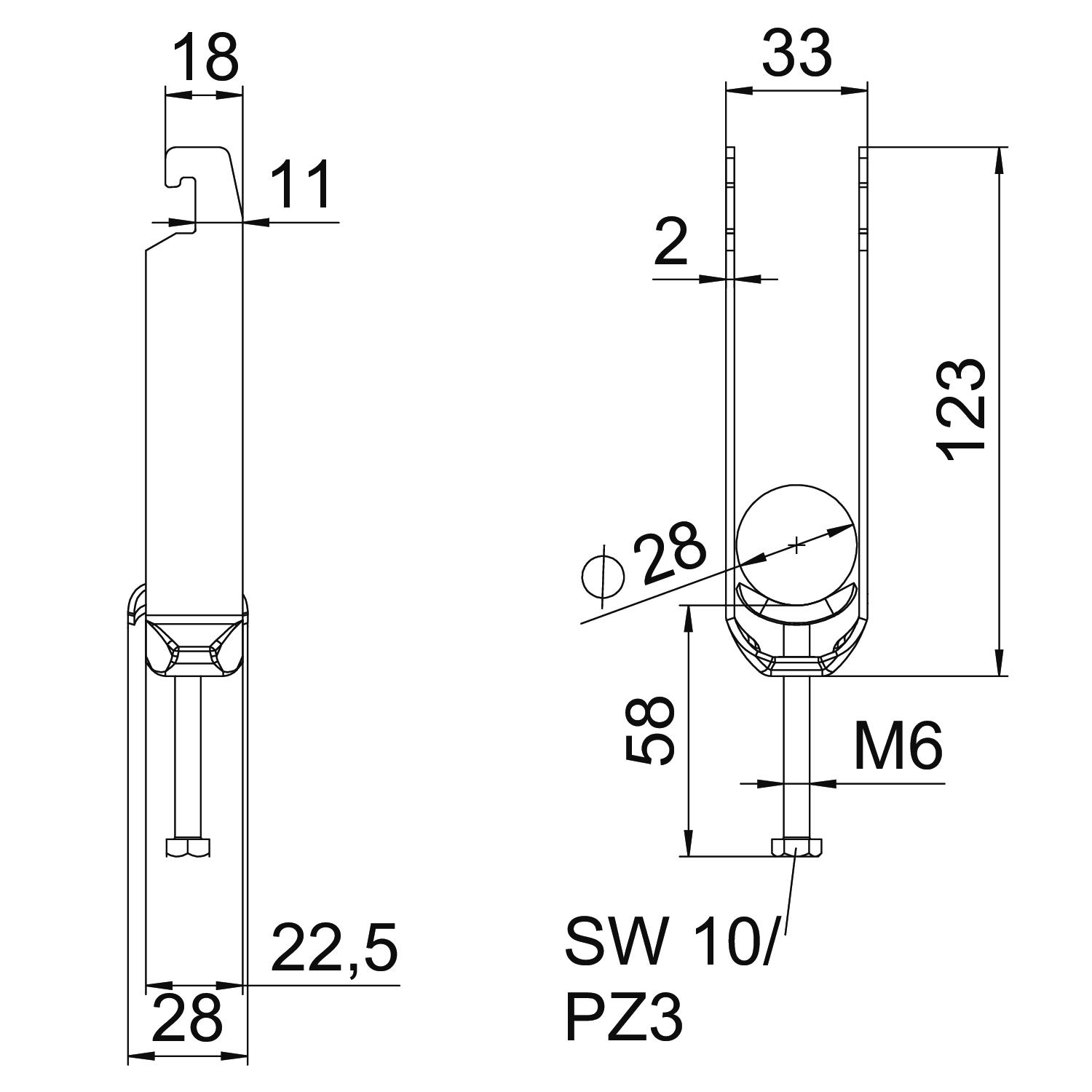

Aggiunta materiale Acciaio Aggiunta superficie zincato a caldo Altezza 123 mm Capacità D max 28 mm Capacità D min. 22 mm Con controcoppa no Con coppa in metallo sì Con coppa in plastica no Dimensione H 123 mm Dimensione 22-28mm Dimensione A 22,5 mm Dimensione B 33 mm Dimensione C 28 mm Dimensione G (mm) M6 Dimensione L 58 mm Dimensione t 2 mm Filettatura M6 Impronta CO2 (GWP) dalla culla al cancello 0,3096 kg CO₂e / 1 Pezzo Larghezza 33 mm Larghezza asola 10 mm Lunghezza 22,5 mm Lunghezza esterna 28 mm Mantenimento funzionale sì Materiale Acciaio Materiale della coppa Acciaio Max. Coppia di serraggio 3 Nm Modalità di montaggio Profilati Numero dei cavi/tubi 3 per diametro tubo max 28 mm per diametro tubo min. 22 mm per profilato portacavi con apertura asola (con intervallo) max 22 mm per profilato portacavi con apertura asola (con intervallo) min. 18 mm Priva di alogeni sì Spessore lamiera 2 mm Super- ficie zincato a caldo per immersione - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica BS-U3-M-28 FT / 1186524 , 0.20MB , pdfCatalogo Fastening materials , 19.78MB , pdfDichiarazione di conformità UE BS-U3-M-28 FT / 1186524 , 0.13MB , pdfDichiarazione di conformità UK BS-U3-M-28 FT / 1186524 , 0.09MB , pdfIstruzioni di montaggio Clamp clip U foot, metal , 2.86MB , pdf
