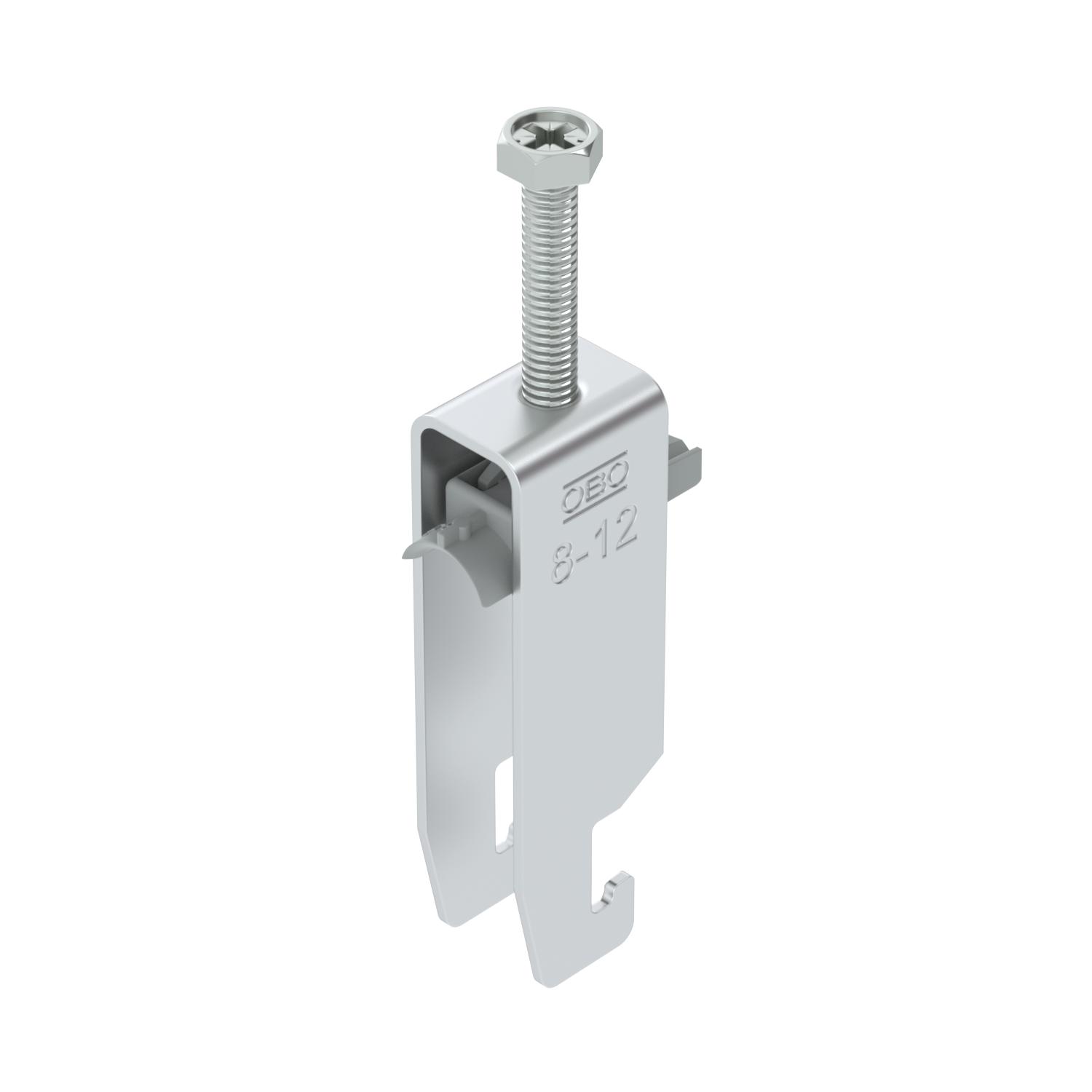

Staffa reggicavo, ancoraggio tipo U, 3 vie, coppa in plastica, Al
N. art. 1186904 | EAN 4012196851799
- Descrizione prodotto
-
Descrizione prodottoStaffa reggicavo con ancoraggio tipo U, coppa in plastica in polipropilene. Per il montaggio verticale e orizzontale di 3 cavi singoli su profilato a C. Per dimensioni scanalatura di 18-22 mm. Con coppa di pressione, testa a vite esagonale universale SW10, intaglio a croce e a taglio. Per il montaggio in ambienti interni ed esterni. Separazione tra due cavi grazie alla coppa doppia. Si raccomanda l'uso della controcoppa.
-
- Dati tecnici
-
Dati tecnici

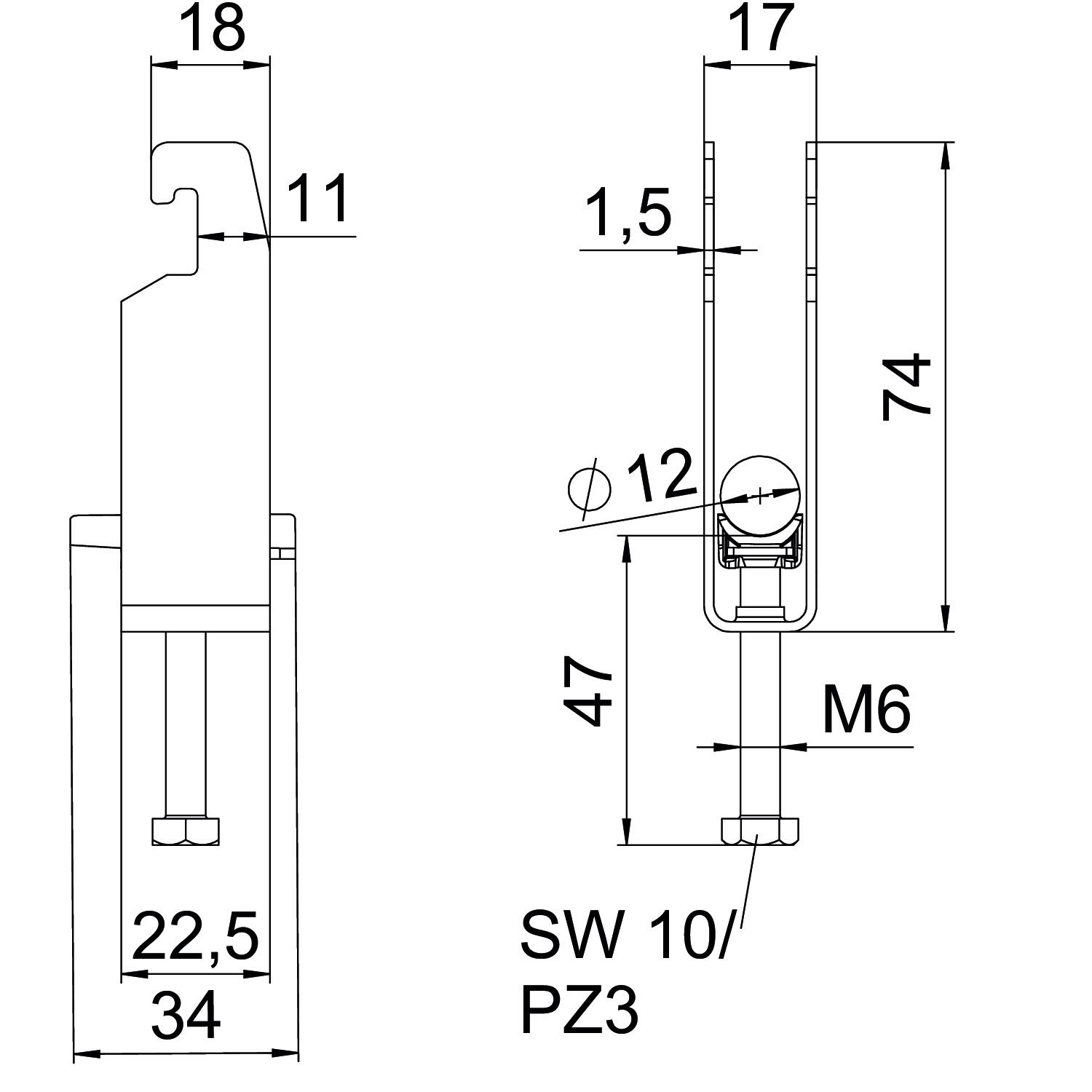

Aggiunta materiale Alluminio Aggiunta superficie non trattato Altezza 74 mm Capacità D max 12 mm Capacità D min. 8 mm Con controcoppa no Con coppa in metallo no Con coppa in plastica sì Dimensione H 74 mm Dimensione 08-12mm Dimensione A 22,5 mm Dimensione B 17 mm Dimensione C 34 mm Dimensione G (mm) M6 Dimensione L 47 mm Dimensione t 1,5 mm Filettatura M6 Impronta CO2 (GWP) dalla culla al cancello 0,2539 kg CO₂e / 1 Pezzo Larghezza 17 mm Larghezza asola 10 mm Lunghezza 22,5 mm Lunghezza esterna 34 mm Materiale Alluminio Materiale della coppa Plastica Max. Coppia di serraggio 3 Nm Modalità di montaggio Profilati Numero dei cavi/tubi 3 per diametro tubo max 12 mm per diametro tubo min. 8 mm per profilato portacavi con apertura asola (con intervallo) max 22 mm per profilato portacavi con apertura asola (con intervallo) min. 18 mm Priva di alogeni sì Qualità del materiale della coppa Polipropilene Spessore lamiera 1,5 mm - Tutti i tipi
- Download
-
Scheda tecnica BS-U3-K-12 ALU / 1186904 , 0.20MB , pdfCatalogo Fastening materials , 19.78MB , pdfDichiarazione di conformità UE BS-U3-K-12 ALU / 1186904 , 0.13MB , pdfDichiarazione di conformità UK BS-U3-K-12 ALU / 1186904 , 0.09MB , pdfIstruzioni di montaggio Clamp clip U foot, plastic , 3.09MB , pdf
