Staffa reggicavo, ancoraggio tipo W, 1 cavo coppa in metallo, A2 22 | 28 | 3

Staffa reggicavo, ancoraggio tipo W, 1 cavo coppa in metallo, A2

N. art. 1188020 | EAN 4012196855759

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio

Descrizione prodotto

Descrizione prodotto

Staffa reggicavo con ancoraggio tipo W, coppa in metallo con bordi arrotondati a protezione del cavo.

Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato angolare fino a <40 mm.

Dotata di vite SW10 per il serraggio della coppa tramite testa esagonale o intaglio a croce.

Per il montaggio in ambiente interno ed esterno. Si raccomanda l'uso della controcoppa, da ordinare separatamente.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio inossidabile
Aggiunta superficie	non trattato
Altezza	97 mm
Capacità D max	28 mm
Capacità D min.	22 mm
Con controcoppa	no
Con coppa in metallo	sì

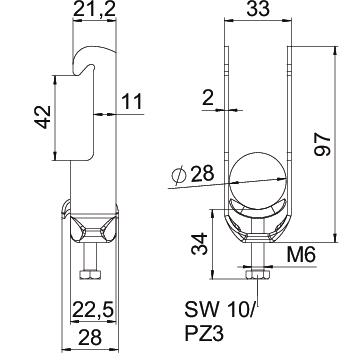

Dimensione H	97 mm
Dimensione	22-28mm
Dimensione A	22,5 mm
Dimensione B	33 mm
Dimensione C	28 mm
Dimensione G (mm)	M6
Dimensione L	34 mm
Dimensione t	2 mm
Filettatura	M6

Impronta CO₂ (GWP) dalla culla al cancello	0,6409 kg CO₂e / 1 Pezzo
Larghezza	33 mm
Larghezza asola	10 mm
Lunghezza	22,5 mm
Lunghezza esterna	28 mm
Materiale	Acciaio, INOX 1.4301
Materiale della coppa	acciaio inox
Max. Coppia di serraggio	3 Nm
Modalità di montaggio	Profilato angolare
Numero dei cavi/tubi	1
per diametro tubo max	28 mm
per diametro tubo min.	22 mm
Priva di alogeni	sì
Qualità del materiale della coppa	Acciao inox 304 (1.4301)
Spessore lamiera	2 mm
Super- ficie	non trattato, ulteriore trattamento

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-W1-M-12 A2	8 mm	12 mm	3 Nm	1188002	Pezzo	100 Pezzo
BS-W1-M-16 A2	12 mm	16 mm	3 Nm	1188008	Pezzo	100 Pezzo
BS-W1-M-22 A2	16 mm	22 mm	3 Nm	1188014	Pezzo	100 Pezzo
BS-W1-M-28 A2	22 mm	28 mm	3 Nm	1188020	Pezzo	100 Pezzo
BS-W1-M-34 A2	28 mm	34 mm	3 Nm	1188026	Pezzo	100 Pezzo
BS-W1-M-40 A2	34 mm	40 mm	3 Nm	1188032	Pezzo	100 Pezzo
BS-W1-M-46 A2	40 mm	46 mm	5 Nm	1188038	Pezzo	100 Pezzo
BS-W1-M-52 A2	46 mm	52 mm	5 Nm	1188044	Pezzo	100 Pezzo
BS-W1-M-58 A2	52 mm	58 mm	5 Nm	1188050	Pezzo	50 Pezzo
BS-W1-M-64 A2	58 mm	64 mm	5 Nm	1188056	Pezzo	50 Pezzo
