Staffa reggicavo, ancoraggio tipo W, 1 cavo coppa in plastica, A2 52 | 58 | 5

Staffa reggicavo, ancoraggio tipo W, 1 cavo coppa in plastica, A2

N. art. 1187850 | EAN 4012196854875

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio

Descrizione prodotto

Descrizione prodotto

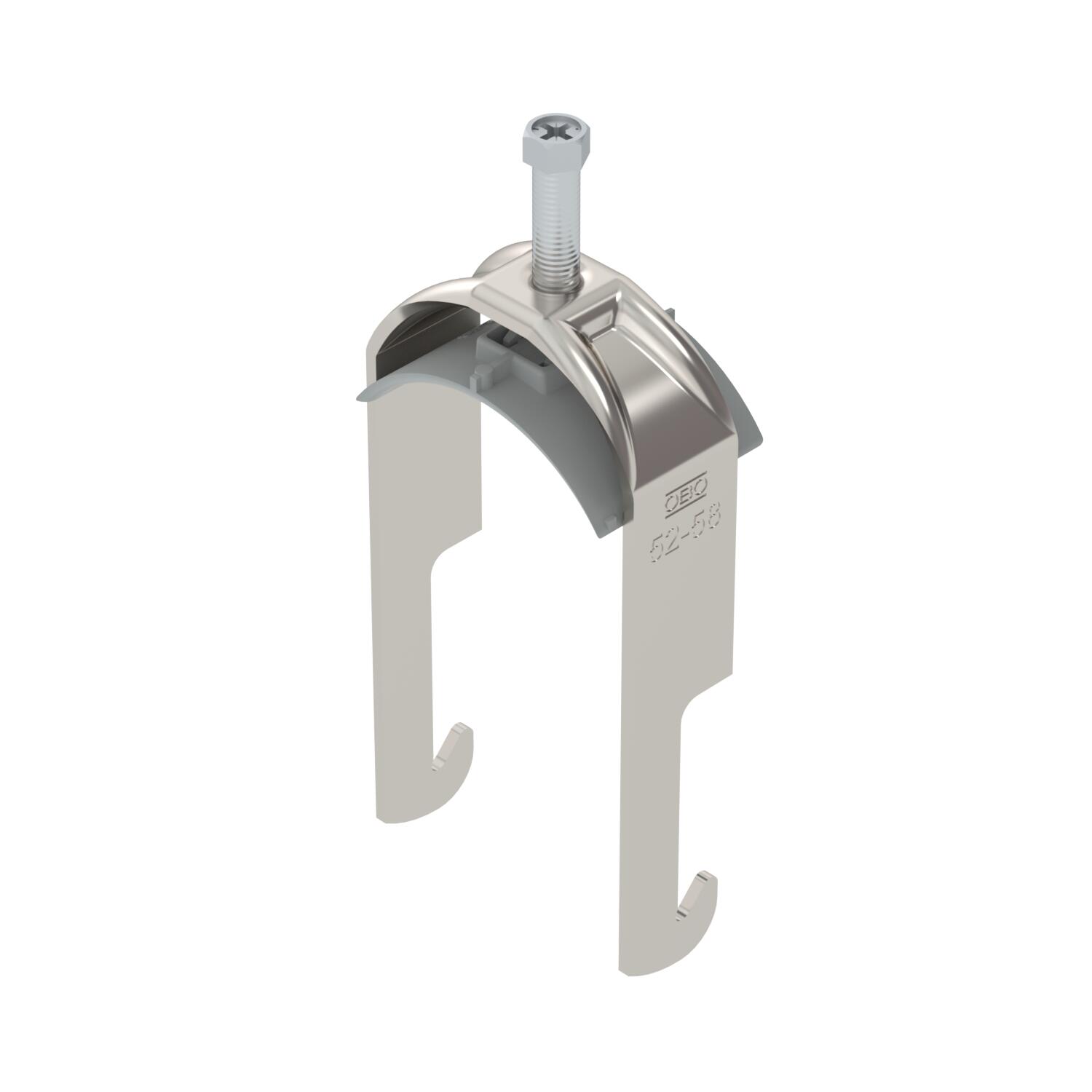

Staffa reggicavo con ancoraggio tipo W, coppa plastica in polipropilene.

Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato angolare fino a <40 mm.

Dotata di vite SW10 per il serraggio della coppa tramite testa esagonale o intaglio a croce.

Per il montaggio in ambiente interno ed esterno. Si raccomanda l'uso della controcoppa, da ordinare separatamente.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio inossidabile
Aggiunta superficie	non trattato
Altezza	128 mm
Capacità D max	58 mm
Capacità D min.	52 mm
Con controcoppa	no
Con coppa in plastica	sì

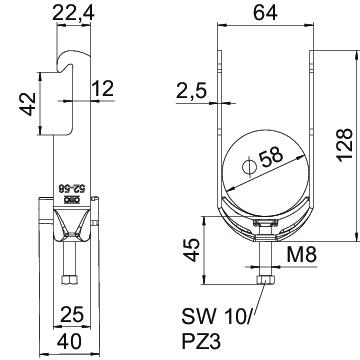

Dimensione H	128 mm
Dimensione	52-58mm
Dimensione A	25 mm
Dimensione B	64 mm
Dimensione C	40 mm
Dimensione G (mm)	M8
Dimensione L	45 mm
Dimensione t	2,5 mm
Filettatura	M8

Impronta CO₂ (GWP) dalla culla al cancello	1,09 kg CO₂e / 1 Pezzo
Larghezza	64 mm
Larghezza asola	10 mm
Lunghezza	25 mm
Lunghezza esterna	40 mm
Materiale	Acciaio, INOX 1.4301
Materiale della coppa	Plastica
Max. Coppia di serraggio	5 Nm
Modalità di montaggio	Profilato angolare
Numero dei cavi/tubi	1
per diametro tubo max	58 mm
per diametro tubo min.	52 mm
Priva di alogeni	sì
Qualità del materiale della coppa	Polipropilene
Spessore lamiera	2,5 mm
Super- ficie	non trattato, ulteriore trattamento

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-W1-K-12 A2	8 mm	12 mm	3 Nm	1187802	Pezzo	100 Pezzo
BS-W1-K-16 A2	12 mm	16 mm	3 Nm	1187808	Pezzo	100 Pezzo
BS-W1-K-22 A2	16 mm	22 mm	3 Nm	1187814	Pezzo	50 Pezzo
BS-W1-K-28 A2	22 mm	28 mm	3 Nm	1187820	Pezzo	50 Pezzo
BS-W1-K-34 A2	28 mm	34 mm	3 Nm	1187826	Pezzo	50 Pezzo
BS-W1-K-40 A2	34 mm	40 mm	3 Nm	1187832	Pezzo	25 Pezzo
BS-W1-K-46 A2	40 mm	46 mm	5 Nm	1187838	Pezzo	25 Pezzo
BS-W1-K-52 A2	46 mm	52 mm	5 Nm	1187844	Pezzo	25 Pezzo
BS-W1-K-58 A2	52 mm	58 mm	5 Nm	1187850	Pezzo	25 Pezzo
BS-W1-K-64 A2	58 mm	64 mm	5 Nm	1187856	Pezzo	50 Pezzo
