Staffa reggicavo, ancoraggio tipo W, 1 cavo coppa in plastica, Al 40 | 46 | 2

Staffa reggicavo, ancoraggio tipo W, 1 cavo coppa in plastica, Al

N. art. 1187938 | EAN 4012196855162

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio

Descrizione prodotto

Descrizione prodotto

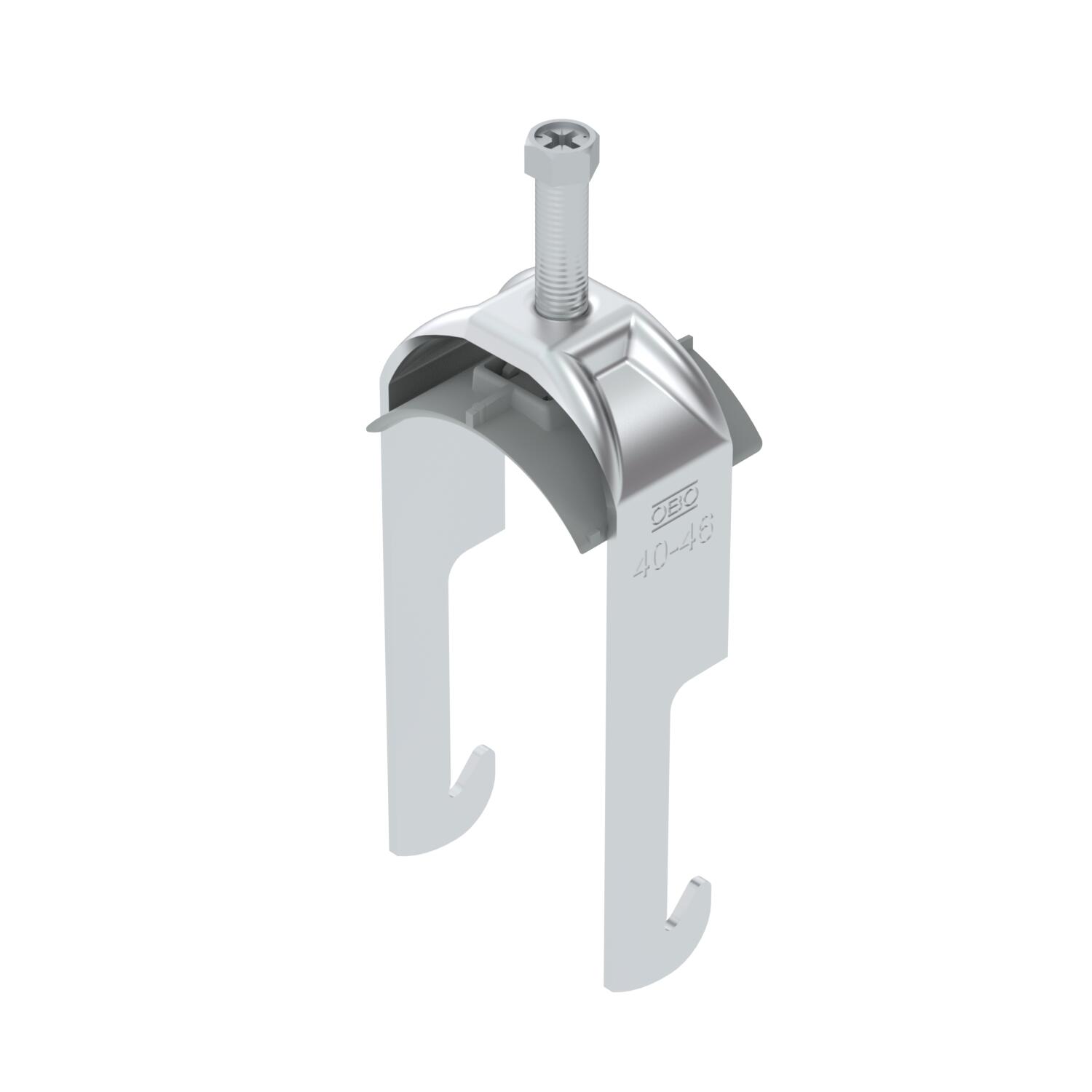

Staffa reggicavo con ancoraggio tipo W, coppa plastica in polipropilene.

Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato angolare fino a <40 mm.

Dotata di vite SW10 per il serraggio della coppa tramite testa esagonale o intaglio a croce.

Per il montaggio in ambiente interno ed esterno. Si raccomanda l'uso della controcoppa, da ordinare separatamente.

Dati tecnici

Dati tecnici

Aggiunta materiale	Alluminio
Aggiunta superficie	non trattato
Altezza	115 mm
Capacità D max	46 mm
Capacità D min.	40 mm
Con controcoppa	no
Con coppa in plastica	sì

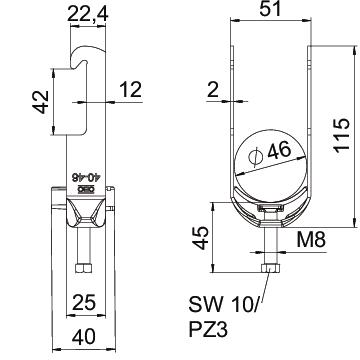

Dimensione H	115 mm
Dimensione	40-46mm
Dimensione A	25 mm
Dimensione B	51 mm
Dimensione C	40 mm
Dimensione G (mm)	M8
Dimensione L	45 mm
Dimensione t	2 mm
Filettatura	M8

Impronta CO₂ (GWP) dalla culla al cancello	0,5537 kg CO₂e / 1 Pezzo
Larghezza	51 mm
Larghezza asola	10 mm
Lunghezza	25 mm
Lunghezza esterna	40 mm
Materiale	Alluminio
Materiale della coppa	Plastica
Max. Coppia di serraggio	2 Nm
Modalità di montaggio	Profilato angolare
Numero dei cavi/tubi	1
per diametro tubo max	46 mm
per diametro tubo min.	40 mm
Priva di alogeni	sì
Qualità del materiale della coppa	Polipropilene
Spessore lamiera	2 mm

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-W1-K-12 ALU	8 mm	12 mm	3 Nm	1187902	Pezzo	100 Pezzo
BS-W1-K-16 ALU	12 mm	16 mm	3 Nm	1187908	Pezzo	100 Pezzo
BS-W1-K-22 ALU	16 mm	22 mm	2 Nm	1187914	Pezzo	50 Pezzo
BS-W1-K-28 ALU	22 mm	28 mm	2 Nm	1187920	Pezzo	50 Pezzo
BS-W1-K-34 ALU	28 mm	34 mm	2 Nm	1187926	Pezzo	50 Pezzo
BS-W1-K-40 ALU	34 mm	40 mm	2 Nm	1187932	Pezzo	50 Pezzo
BS-W1-K-46 ALU	40 mm	46 mm	2 Nm	1187938	Pezzo	50 Pezzo
BS-W1-K-52 ALU	46 mm	52 mm	2 Nm	1187944	Pezzo	50 Pezzo
BS-W1-K-58 ALU	52 mm	58 mm	2 Nm	1187950	Pezzo	50 Pezzo
BS-W1-K-64 ALU	58 mm	64 mm	2 Nm	1187956	Pezzo	50 Pezzo
