Staffa reggicavo, ancoraggio tipo W, 1 cavo coppa in plastica, FT 64 | 70 | 5

Staffa reggicavo, ancoraggio tipo W, 1 cavo coppa in plastica, FT

N. art. 1187762 | EAN 4012196854615

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio

Descrizione prodotto

Descrizione prodotto

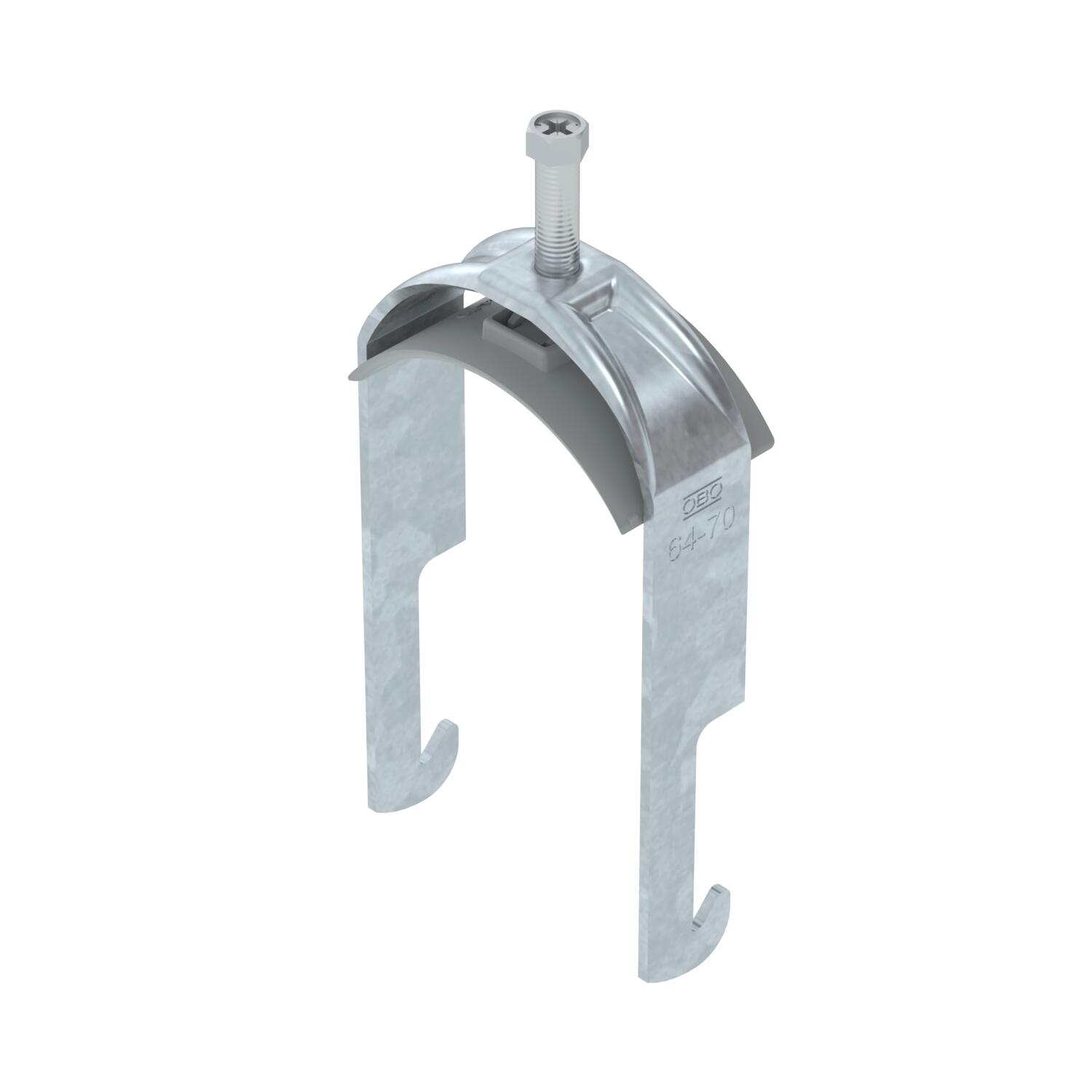

Staffa reggicavo con ancoraggio tipo W, coppa plastica in polipropilene. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato angolare fino a <40 mm. Dotata di vite SW10 per il serraggio della coppa tramite testa esagonale o intaglio a croce. Per il montaggio in ambiente interno ed esterno. Si raccomanda l'uso della controcoppa, da ordinare separatamente.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio
Aggiunta superficie	zincato a caldo
Altezza	140 mm
Capacità D max	70 mm
Capacità D min.	64 mm
Con controcoppa	no
Con coppa in plastica	sì

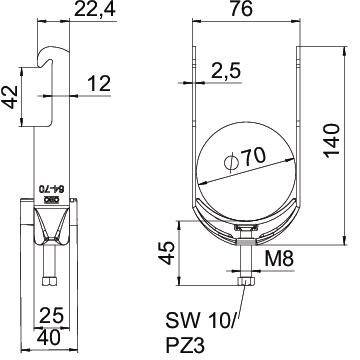

Dimensione H	140 mm
Dimensione	64-70mm
Dimensione A	25 mm
Dimensione B	76 mm
Dimensione C	40 mm
Dimensione G (mm)	M8
Dimensione L	45 mm
Dimensione t	2,5 mm
Filettatura	M8

Impronta CO2 (GWP) dalla culla al cancello	0,497 kg CO₂e / 1 Pezzo
Larghezza	76 mm
Larghezza asola	10 mm
Lunghezza	25 mm
Lunghezza esterna	40 mm
Materiale	Acciaio
Materiale della coppa	Plastica
Max. Coppia di serraggio	5 Nm
Modalità di montaggio	Profilato angolare
Numero dei cavi/tubi	1
per diametro tubo max	70 mm
per diametro tubo min.	64 mm
Priva di alogeni	sì
Qualità del materiale della coppa	Polipropilene
Spessore lamiera	2,5 mm
Super- ficie	zincato a caldo per immersione

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-W1-K-12 FT	8 mm	12 mm	3 Nm	1187702	Pezzo	100 Pezzo
BS-W1-K-16 FT	12 mm	16 mm	3 Nm	1187708	Pezzo	100 Pezzo
BS-W1-K-22 FT	16 mm	22 mm	3 Nm	1187714	Pezzo	100 Pezzo
BS-W1-K-28 FT	22 mm	28 mm	3 Nm	1187720	Pezzo	100 Pezzo
BS-W1-K-34 FT	28 mm	34 mm	3 Nm	1187726	Pezzo	100 Pezzo
BS-W1-K-40 FT	34 mm	40 mm	3 Nm	1187732	Pezzo	100 Pezzo
BS-W1-K-46 FT	40 mm	46 mm	5 Nm	1187738	Pezzo	100 Pezzo
BS-W1-K-52 FT	46 mm	52 mm	5 Nm	1187744	Pezzo	100 Pezzo
BS-W1-K-58 FT	52 mm	58 mm	5 Nm	1187750	Pezzo	50 Pezzo
BS-W1-K-64 FT	58 mm	64 mm	5 Nm	1187756	Pezzo	50 Pezzo
BS-W1-K-70 FT	64 mm	70 mm	5 Nm	1187762	Pezzo	50 Pezzo
