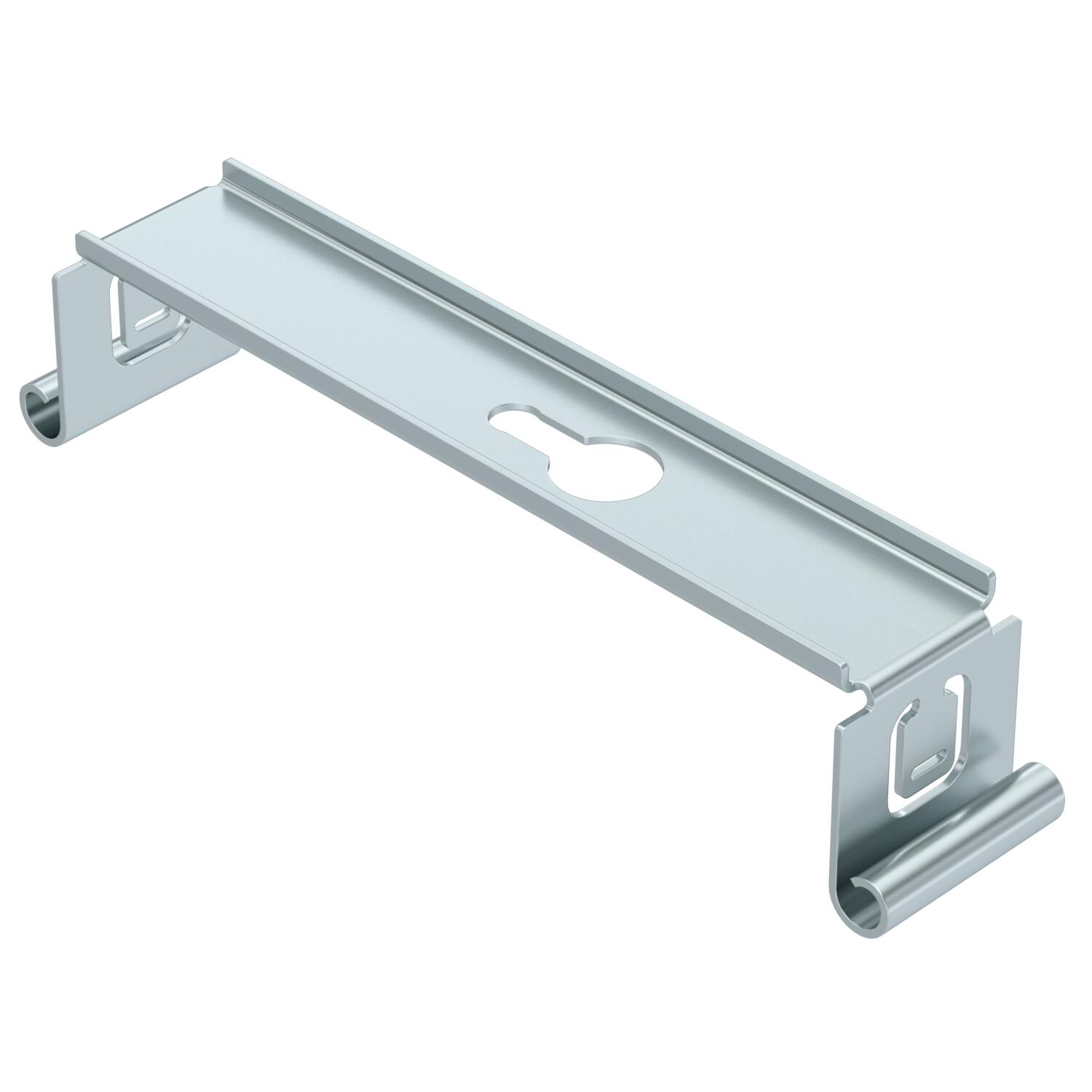

Supporto centrale, per passerelle con longherone laterale arrotondato FS

N. art. / Tipo

Lunghezza	40 mm

Larghezza

Diametro foro	8,5 mm

Dimensione B

Colore	zinco

Descrizione prodotto

Descrizione prodotto

Sospensione centrale per agganciare la passerella portacavi sui ribordi laterali.

Dati tecnici

Adatto per asta filettata metrica	8
Altezza	39,5 mm
Colore	zinco
Diametro foro	8,5 mm

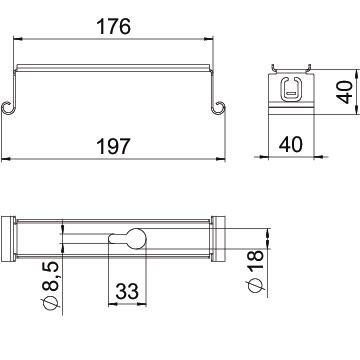

Dimensione	B200mm
Dimensione B	197 mm
Dimensione B1	176 mm
Larghezza	200 mm
Larghezza	8 in

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Diametro foro	Dimensione B	Colore	N. art.	Quantità	Conf.
MAH 050 FS	40 mm	50 mm	8,5 mm	47 mm	zinco	6358500	Pezzo	1 Pezzo
MAH 075 FS	40 mm	75 mm	8,5 mm	72 mm	zinco	6358510	Pezzo	1 Pezzo
MAH 100 FS	40 mm	100 mm	8,5 mm	97 mm	zinco	6358527	Pezzo	1 Pezzo
MAH 150 FS	40 mm	150 mm	8,5 mm	147 mm	zinco	6358535	Pezzo	1 Pezzo
MAH 200 FS	40 mm	200 mm	8,5 mm	197 mm	zinco	6358543	Pezzo	1 Pezzo
