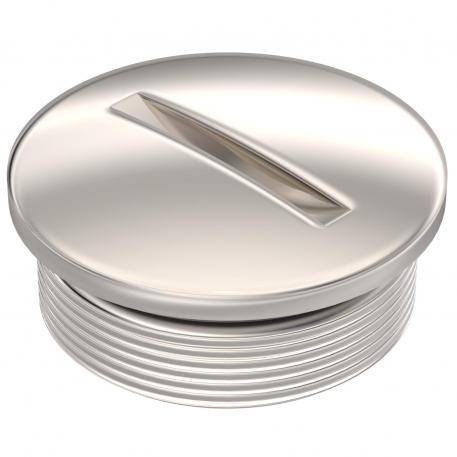

Tappo filettato, filettatura PG

N. art. 2090616 | EAN 4012197455729

N. art. / Tipo

Filettatura

Descrizione prodotto

Descrizione prodotto

Tappo filettato secondo DIN 46320, con filettatura PG a norma DIN 40430.

Utilizzando la guarnizione di tipo 107, 170 o 171 otteniamo un grado di protezione IP 68 (5 bar/1 h).

La guarnizione è da ordine separatamente.

Dati tecnici

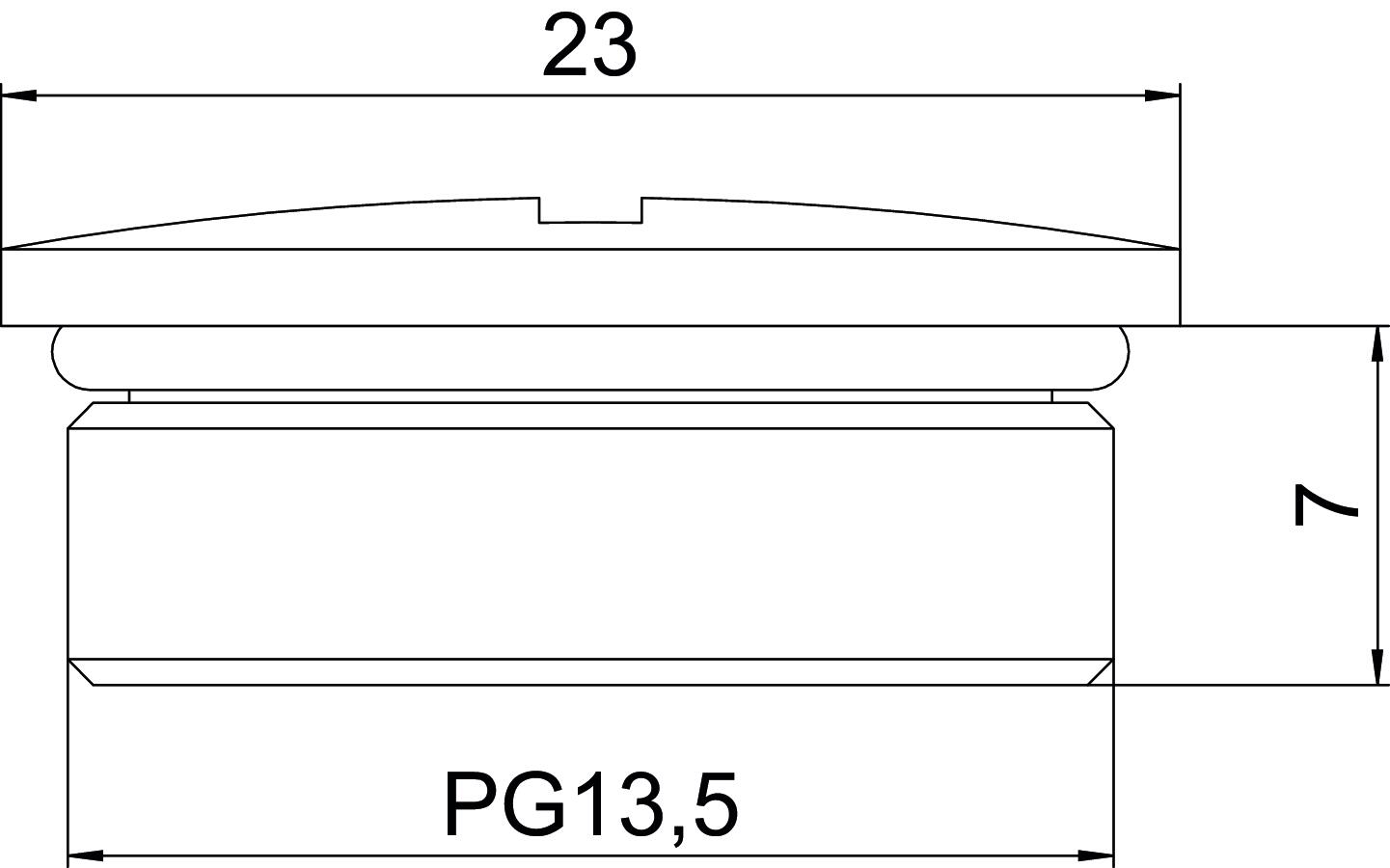

Misure

Altezza	10 mm
antiesplosione	no
Dimensione	Ø23x9.5
Dimensione D	23 mm
Dimensione L	7 mm
Dimensioni nominali filettatura metrico/PG	13,5
Filettatura	Pg 13,5
Grado di protezione	IP68
Impronta CO2 (GWP) dalla culla al cancello	0,0008 kg CO2e / 1 Pezzo
Larghezza	23 mm

Lunghezza	23 mm
Materiale	ottone
Passo filettatura	1,41 mm
per zone con gas esplosivi	senza
per zone con polveri esplosive	senza
Priva di alogeni	sì
Resistente agli urti	no
Rinforzato con fibre di vetro	no
Super- ficie	nichelato
Tipo filettatura	Pg

Tutti i tipi

Tutti i tipi

Tipo	Filettatura	N. art.	Quantità	Conf.
168 MS PG 7 + O	Pg 7	2090610	Pezzo	100 Pezzo
168 MS PG 9 + O	Pg 9	2090612	Pezzo	100 Pezzo
168 MS PG11 + O	Pg 11	2090614	Pezzo	100 Pezzo
168 MS PG13 + O	Pg 13,5	2090616	Pezzo	100 Pezzo
168 MS PG16 + O	Pg 16	2090618	Pezzo	100 Pezzo
168 MS PG21 + O	Pg 21	2090620	Pezzo	50 Pezzo
168 MS PG29 + O	Pg 29	2090624	Pezzo	50 Pezzo
168 MS PG36 + O	Pg 36	2090626	Pezzo	50 Pezzo
168 MS PG42 + O	Pg 42	2090630	Pezzo	25 Pezzo
168 MS PG48 + O	Pg 48	2090632	Pezzo	25 Pezzo
