Tassello di ancoraggio A4
N. art. 3497832 | EAN 4012196606825
- Descrizione prodotto
-
Descrizione prodottoCon la asta di ancoraggio e la bussola a rete in plastica adatta e la malta per iniezione VMU plus i carichi possono essere fissati a pareti e soffitti di calcestruzzo e muratura senza pressione di espansione. Il sistema viene anche utilizzato per il fissaggio in soffitti in calcestruzzo. Sulle pareti in calcestruzzo e pietra piena, la barra di ancoraggio va montata solo con la malta a iniezione VMU plus, senza bussola a rete.
Il tassello di ancoraggio VMU-A 8x110 mm occorre montarlo con il manicotto di filtro in plastica VM-SH 12x80 o VM-SH 16x85.
Il tassello di ancoraggio VMU-A 10x130 mm è montato con il manicotto in plastica VM-SH 16x85.
Il tassello di ancoraggio VMU-A 10x150 mm è montato con il manicotto di filtro in plastica VM-SH 16x85 o VM-SH 16x130.
Il tassello di ancoraggio VMU-A 12x155 mm è montato con il manicotto di filtro in plastica VM-SH 20x85.
Per barre di ancoraggio M6 (L=65 mm) e M8 (L=65 mm) deve essere utilizzato il manicotto filtrante VMU-SH 12x50. Con le barre di ancoraggio M8 (L=120 mm), M10 (L=140 mm), M10 (L=160 mm) e M12 (L=165 mm), è necessario usare i manicotti filtranti VMU-SH 18x95.
- Dati tecnici
-
Dati tecnici

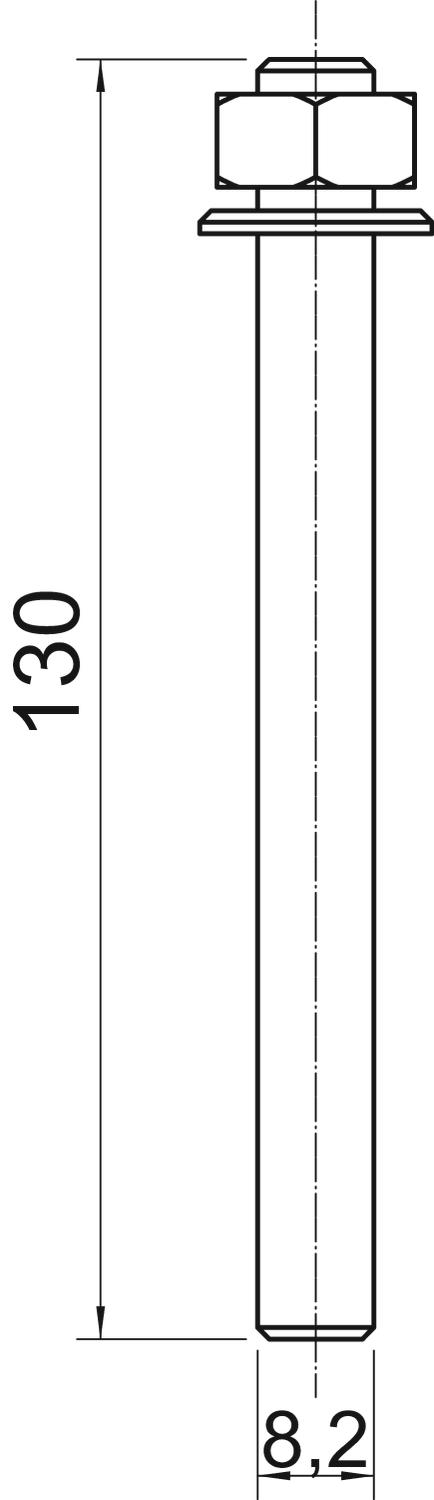

Apertura chiave 17 Colore acciaio legato Con filettatura esterna sì Dimensione 130x8,2 Dimensione d 10 mm Dimensione L 130 mm Filettatura M10 Filettatura metrica 10 Lunghezza 130 mm Marcatura profondità sì Materiale Acciaio, inox Tipo filettatura metrica - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Spazzola di pulizia in acciaio con adattatore
RB 14 M 6 3497874 1 Pezzo
Manicotto filtrante in plastica
VMU-SH 16x85 3497862 10 Pezzo
Manicotto filtrante in plastica
VMU-SH 16x130 3497864 10 Pezzo
Malta per iniezione in cartuccia da 420 ml
VMU plus 420 3497803 1 Pezzo - Download
-
Scheda tecnica VMU-A 10-130A4 / 3497832 , 0.21MB , pdfIstruzioni di montaggio Istruzioni di montaggio per il sistema di iniezione VMU plus II , 3.12MB , pdf
