Tenditore a vite G 14 | 13,5 | 125 | 5 | M10

morepic-1

morepic-2

morepic-3

Tenditore a vite G

N. art. 5300053 | EAN 4012195413592

N. art. / Tipo

Dimensione A

Dimensione B

Dimensione C

Carico di rottura

Filettatura

Descrizione prodotto

Descrizione prodotto

Con gancio e occhiello secondo DIN 1480.

Dati tecnici

Dati tecnici

Carico di rottura	5 kN
Diametro interno	14/13,5 mm
Dimensione	M10
Dimensione A	14 mm
Dimensione B	13,5 mm
Dimensione C	125 mm

Filettatura	M10
Impronta CO2 (GWP) dalla culla al cancello	0,51 kg CO2e / 1 Pezzo
Larghezza colonna	80 mm
Lunghezza del manicotto C	125 mm
Materiale	Acciaio
Super- ficie	zincato galvanicamente

Tutti i tipi

Tutti i tipi

Tipo	Dimensione A	Dimensione B	Dimensione C	Carico di rottura	Filettatura	N. art.	Quantità	Conf.
945 M6 G	9 mm	8,5 mm	110 mm	2 kN	M6	5300037	Pezzo	5 Pezzo
945 M10 G	14 mm	13,5 mm	125 mm	5 kN	M10	5300053	Pezzo	5 Pezzo
945 M12 G	16 mm	15,5 mm	125 mm	7 kN	M12	5300061	Pezzo	5 Pezzo
945 M16 G	22 mm	19 mm	170 mm	8,5 kN	M16	5300088	Pezzo	5 Pezzo

Download

Scheda tecnica 945 M10 G / 5300053 , 0.15MB , pdf

Catalogo Fastening materials , 19.78MB , pdf

Dichiarazione di conformità UE 945 M10 G / 5300053 , 0.06MB , pdf

Download

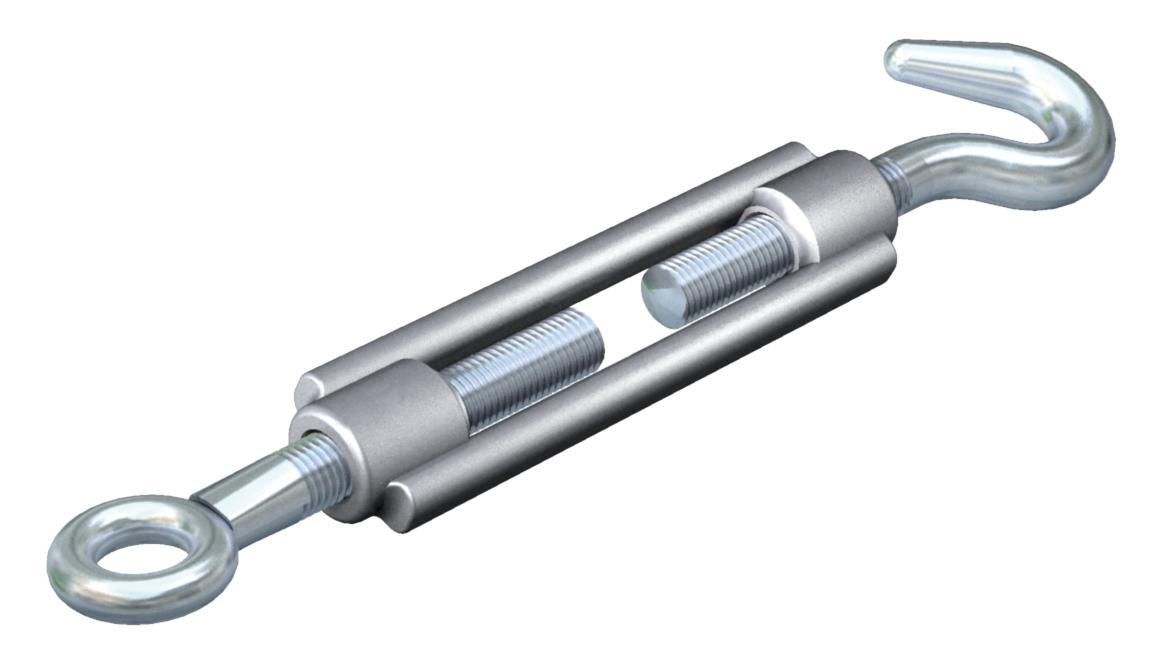

Grafico prodotto 945 M10 G / 5300053, 38.52 kB, jpg

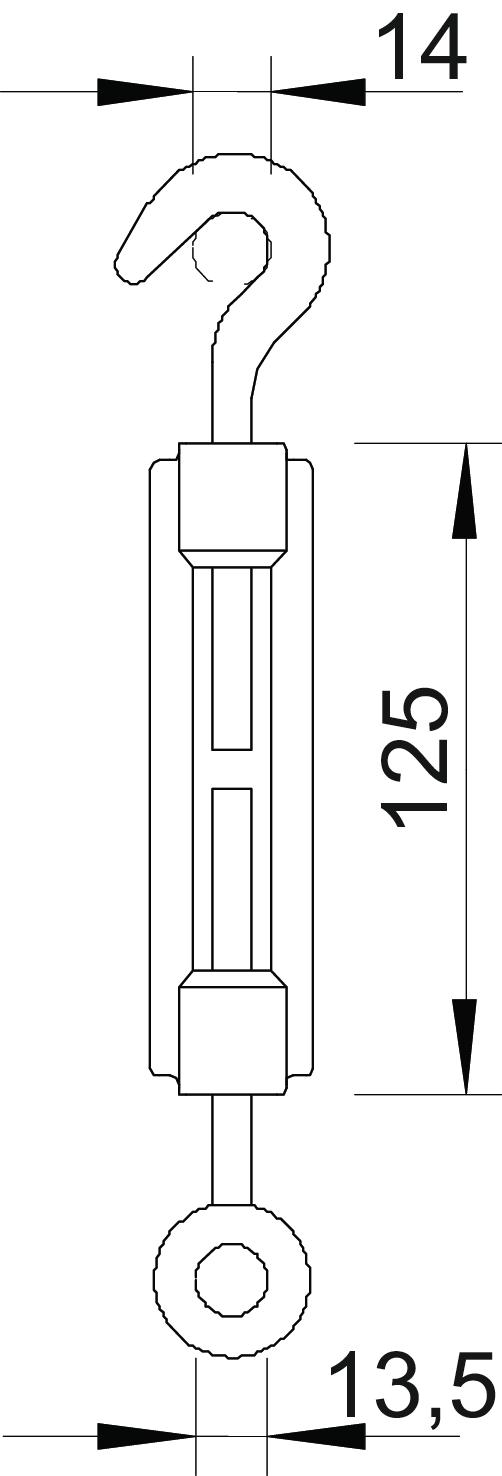

Disegno quotato 945 M10 G / 5300053, 37.75 kB, jpg

945 M10 G / 5300053
