Scatole di connessione dei generatori per impianti fotovoltaici
Una protezione da sovratensioni affidabile insieme a scatole di connessione robuste

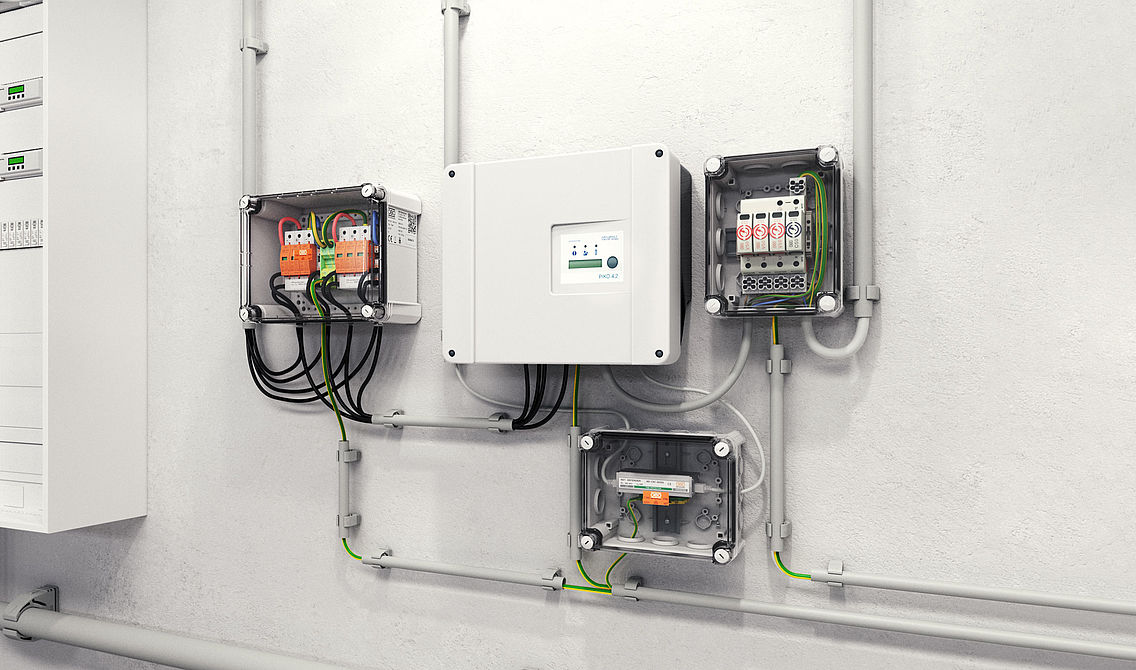

Per la protezione da sovratensioni negli impianti fotovoltaici bisogna sempre considerare che, per varie ragioni, le sovratensioni possono verificarsi nel sistema sia sul lato a tensione continua che su quello a tensione alternata e, ad esempio, danneggiare l'inverter. La protezione da sovratensioni di OBO protegge in modo affidabile entrambi i lati. Per proteggere l'ingresso sul lato DC dell'inverter, OBO offre una gamma di scatole di connessione dei generatori con protezione da fulmini e sovratensioni. Tali scatole si sono dimostrate una soluzione particolarmente affidabile per la protezione degli impianti fotovoltaici e, al contempo, riuniscono l'esperienza OBO di due settori produttivi: da un lato le scatole di connessione resistenti agli agenti atmosferici del settore della tecnica di collegamento e di fissaggio e, dall'altro, le soluzioni affidabili del settore della protezione da sovratensioni.
I vantaggi in breve
- Disponibili varianti per edifici con o senza sistema esterno di protezione dai fulmini
- Collegamento rapido e sicuro dei cavi
- Disponibili varie misure e varianti preconfezionate
- Alloggiamento robusto e resistente ai raggi UV con classe di protezione IP66
- Coperchio trasparente per facilitare il controllo del funzionamento
Molteplici varianti per un impianto fotovoltaico sicuro
Sono disponibili scatole di connessione dei generatori in due varianti: sia con il limitatore di tipo 1+2 per edifici dotati di sistema esterno di protezione dai fulmini, sia con limitatore di tipo 2 per edifici senza sistema esterno di protezione dai fulmini.
La gamma comprende scatole di connessione dei generatori per un massimo di tre Maximum Power Point Tracker (MPPT), nonché versioni per un massimo di quattro stringhe per ogni MPPT. I cavi vengono collegati in modo rapido e sicuro tramite morsetti con tecnologia push-in. Le molteplici misure delle scatole di connessione dei generatori e le varianti delle versioni preconfenzionate consentono di adattarne l'installazione alle specifiche condizioni.
Per l'installazione in ambienti interni ed esterni.
L'alloggiamento robusto e resistente ai raggi UV delle scatole di connessione dei generatori per fotovoltaico è realizzato in policarbonato con termostabilità dimensionale e classe di protezione IP66. Dispongono, quindi, di una completa protezione del contatto e sono a tenuta di polvere. Per queste ragioni le cassette possono essere installate in ambienti interni ed esterni. Il coperchio trasparente consente di osservare la protezione da sovratensioni e quindi di controllarne comodamente il funzionamento.
Curate nei minimi dettagli
La dotazione delle scatole di connessione dei generatori OBO comprende anche un elemento di compensazione della pressione, il pressacavo e linguette per il fissaggio esterno. Anche questi piccoli componenti garantiscono vantaggi decisivi: le linguette per il fissaggio esterno possono essere inserite molto facilmente e, inoltre, consentono di allineare con altrettanta semplicità molteplici scatole di connessione dei generatori. Se successivamente l'impianto fotovoltaico dovesse essere ampliato, anche le scatole di connessione dei generatori per la sua protezione possono essere aumentate in modo molto facile e aggiunte alla serie di quelle già presenti. L'elemento di compensazione della pressione, invece, impedisce la formazione di condensa nelle scatole di connessione dei generatori.
Sistema completo per la protezione di impianti fotovoltaici
Le scatole di connessione dei generatori costituiscono solo una parte del sistema completo di OBO per la protezione di impianti fotovoltaici, il quale consente di soddisfare pressoché tutti i requisiti elettrotecnici. Un quadro sintetico si trova nella brochure dedicata alle soluzioni per impianti fotovoltaici.
