Cassetta livellabile cieca, RKNUZD3, acciaio inox
N. art. 7409621 | EAN 4012197438616
- Descrizione prodotto
-
Descrizione prodottoLe cassette livellabili e disaccoppiabili quadre servono ad incassare gli apparecchi a livello pavimento in scatole di connessione UGD-3. In base alla versione, sono indicate per pavimenti trattati a secco, a umido o per lavaggio bagnato. La cassetta poggia sull'angolare di fissaggio fissato nel telaio superiore della scatola, tramite questo la cassetta può essere installata sul bordo superiore del rivestimento del pavimento. Mediante l'angolare di fissaggio la cassetta può essere staccata dal pavimento grezzo. La scatola di connessione deve disporre di una corrispondente apertura d'incasso e su questa base necessita di un coperchio di montaggio con la corrispondente apertura d'incasso. Le cassette sono fabbricate in acciaio o ottone. Tutte le cassette contengono una piastra in lamiera di acciaio dello spessore di 4 mm per sopportare in sicurezza gli eventuali carichi. Sono disponibili cassette adatte a spessori del rivestimento pavimento diversi, di 20 e 25 mm.

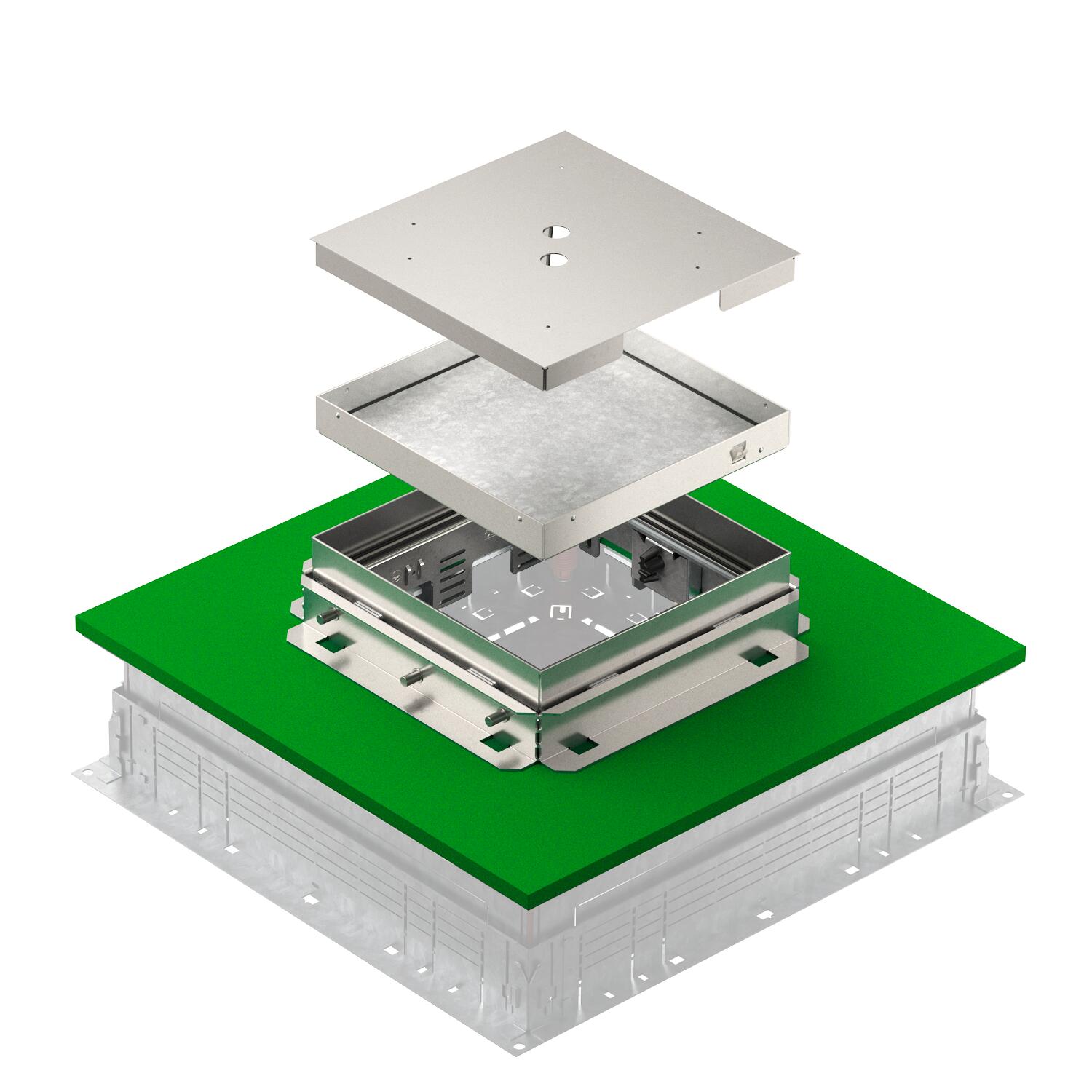

Height-adjustable cassette with blanking cover. The scope of delivery contains an aluminium screed protection cover (grindable), a suitable mounting lid to fix the cassette lined body and an ISO apron for decoupling from the underfloor connection socket.
-
- Dati tecnici
-
Dati tecnici

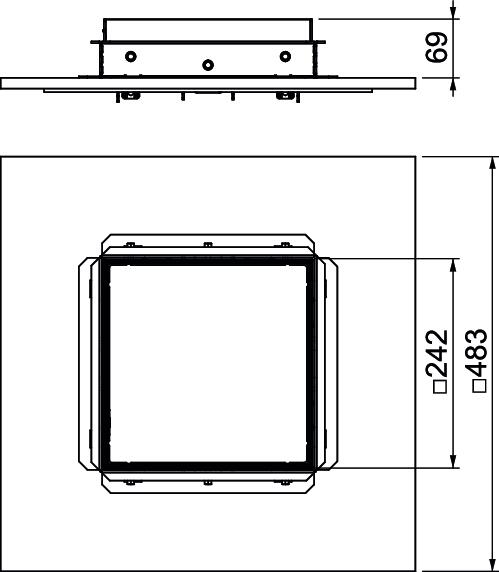

Adatto per incasso in intercapedini del pavimento no Adatto per incasso nel pavimento doppio no Altezza massetto max 110 mm Altezza massetto min. 69 mm Altezza pavimento min. 136 mm Carico verticale, grande superficie fino a 5.000 N Carico verticale, piccola superficie fino a 3.000 N Dimensione 243x243x118 Dimensione nominale per torretta 9 Disaccoppiabile sì Grado di protezione (IP) con coperchio aperto IP00 Grado di protezione (IP) con coperchio chiuso IP55 Grado di protezione IK-Code IK10 Intervallo di livellamento max 110 mm Intervallo di livellamento min. 69 mm Materiale Acciaio, INOX 1.4301 Norma EN 50085-2-2 Omologazioni VDE Porta apparecchi per l'installazione di scatola porta apparecchi no Profondità di montaggio 136 mm Spessore rivestimento pavimento 25 mm Tipo di sistema di installazione UT4 Trattamento del pavimento bagnato Versione quadrato Versione per carichi pesanti no Versione uscita cavo Nessuna uscita cavo Misure
Altezza 81 mm Dimensione h 81 mm Larghezza 243 mm Lunghezza 243 mm Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 49,4163 kg CO₂e Data di rilevazione valore CO2 2025-05-27T00:00:00.000+0200 Declared Unit (LCA) Pezzo Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 49,4163 kg CO2e / 1 Pezzo - Tutti i tipi
