Cassetta livellabile sospesa cieca, acciaio inox
N. art. 7409601 | EAN 4012197369170
- Descrizione prodotto
-

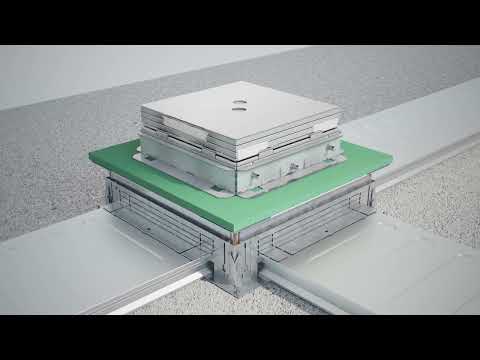

Descrizione prodottoCassetta quadrata livellabile sospesa per il montaggio a filo pavimento per scatole massetto UGD55 250 (profondità minima di installazione 136 mm) / UZD 250 (profondità minima di installazione 151 mm). Adatta per pavimenti in cemento. Sistema completo di cassetta con livellamento integrato e controcassa per seminato veneziano. La cassetta può essere portata a filo pavimento per mezzo delle 4 viti longitudinali, che ne permettono il livellamento. Adatto per pavimenti trattati con lavaggio secco o umido. La cassetta viene fissata mediante staffe interne alla controcassa per seminato prima della fase di realizzazione della pavimentazione, garantendo elevata solidità del sistema ed integrazione con l'ambiente. La cassetta livellabile sospesa realizzata in acciaio inox è dotata di un recesso nel coperchio di 25mm, per accogliere le molteplici tipologie di rivestimenti. Installazione semplificata e durabilità nel tempo.
Cassetta livellabile cieca, dimensione nominale R7. È possibile installare 3 supporti APMT5. Per il montaggio di 3 supporti universali UT4 8 moduli ciascuno.
Cassetta livellabile sospesa cieca. La dotazione comprende un coperchio di protezione in alluminio (adatto a proteggere il sistema durante le fasi di realizzazione del seminato), una controcassa, due staffe di fissaggio, una cassetta sospesa, un isolante ISO ed un coperchio di montaggio.
-
- Dati tecnici
-
Dati tecnici

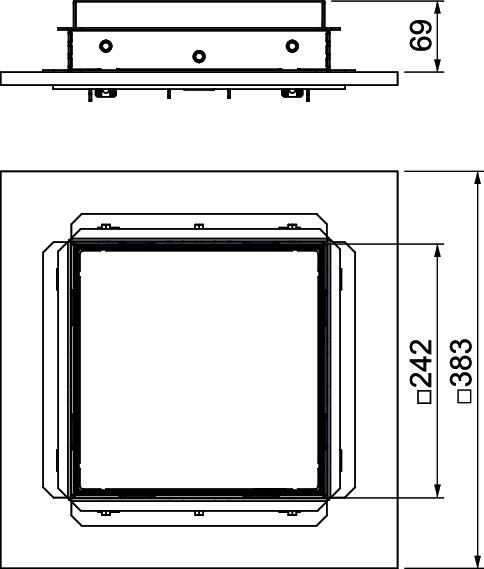

Adatto per incasso in intercapedini del pavimento no Adatto per incasso nel pavimento doppio no Altezza massetto max 110 mm Altezza massetto min. 69 mm Altezza pavimento min. 136 mm Carico verticale, grande superficie fino a 5.000 N Carico verticale, piccola superficie fino a 3.000 N Dimensione 243x243x118 Dimensione nominale per torretta 9 Disaccoppiabile sì Grado di protezione (IP) con coperchio aperto IP00 Grado di protezione (IP) con coperchio chiuso IP55 Grado di protezione IK-Code IK10 Intervallo di livellamento max 110 mm Intervallo di livellamento min. 69 mm Materiale Acciaio, inox Norma EN 50085-2-2 Omologazioni VDE Porta apparecchi per l'installazione di scatola porta apparecchi no Profondità di montaggio 136 mm Spessore rivestimento pavimento 25 mm Tipo di sistema di installazione UT4 Trattamento del pavimento bagnato Versione quadrato Versione per carichi pesanti no Versione uscita cavo Nessuna uscita cavo Misure
Altezza 81 mm Larghezza 243 mm Lunghezza 243 mm Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 40,7164 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Pezzo Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 40,7164 kg CO2e / 1 Pezzo - Tutti i tipi
