Mensola a parete e a profilato AW 30 A2
N. art. 6442803 | EAN 4012196208937
| N. art. / Tipo |
6442803 / AW 30 11 A2
|
|---|
- Descrizione prodotto
-
Descrizione prodottoMensola medio-pesante a parete e a profilato con supporto saldato.
-
- Dati tecnici
-
Dati tecnici

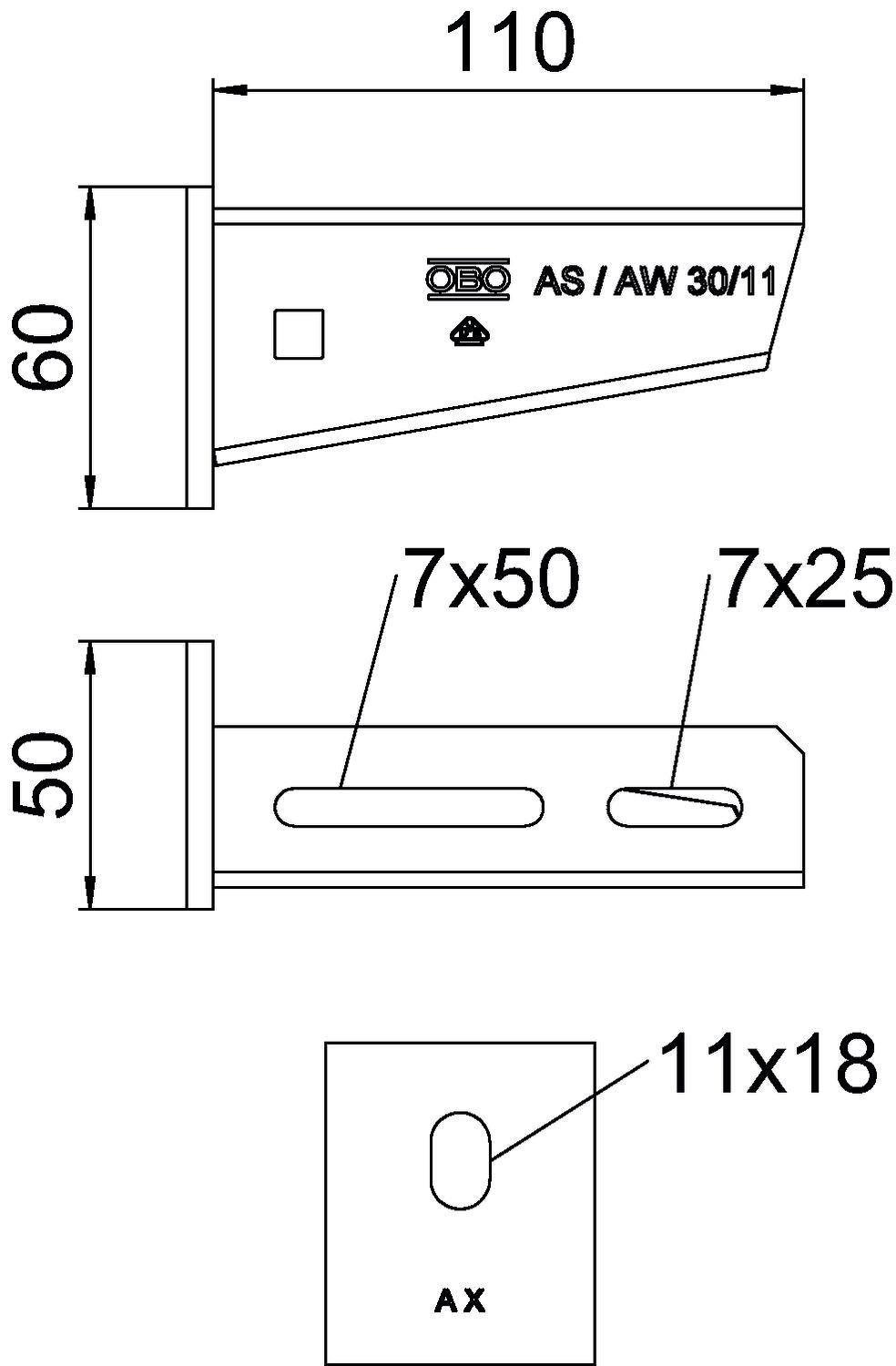

Acciaio inossidabile, decapato sì Altezza 60 mm Area ad angolo max 90 mm Area ad angolo min. 90 mm Colore acciaio legato Diametro foro 11 mm Dimensione H 60 mm Dimensione B110mm Dimensione A 50 mm Dimensione B 110 mm F in kN 3 kN Impronta CO2 (GWP) dalla culla al cancello 1,1282 kg CO2e / 1 Pezzo Larghezza 110 mm Lunghezza 50 mm Mantenimento funzionale no Materiale Acciaio, INOX 1.4301 Super- ficie non trattato, ulteriore trattamento Versione Mensola parete e profilato Dati tecnici
Schema di sollecitazione mensola AW 30
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Vite a testa tonda con dado flangiato, A2
FRSB 6x12 A2 6406138 100 Pezzo - Download
-
