Mensola a parete e a profilato AW 30 A2
N. art. 6442838 | EAN 4012196209057
- Descrizione prodotto
-

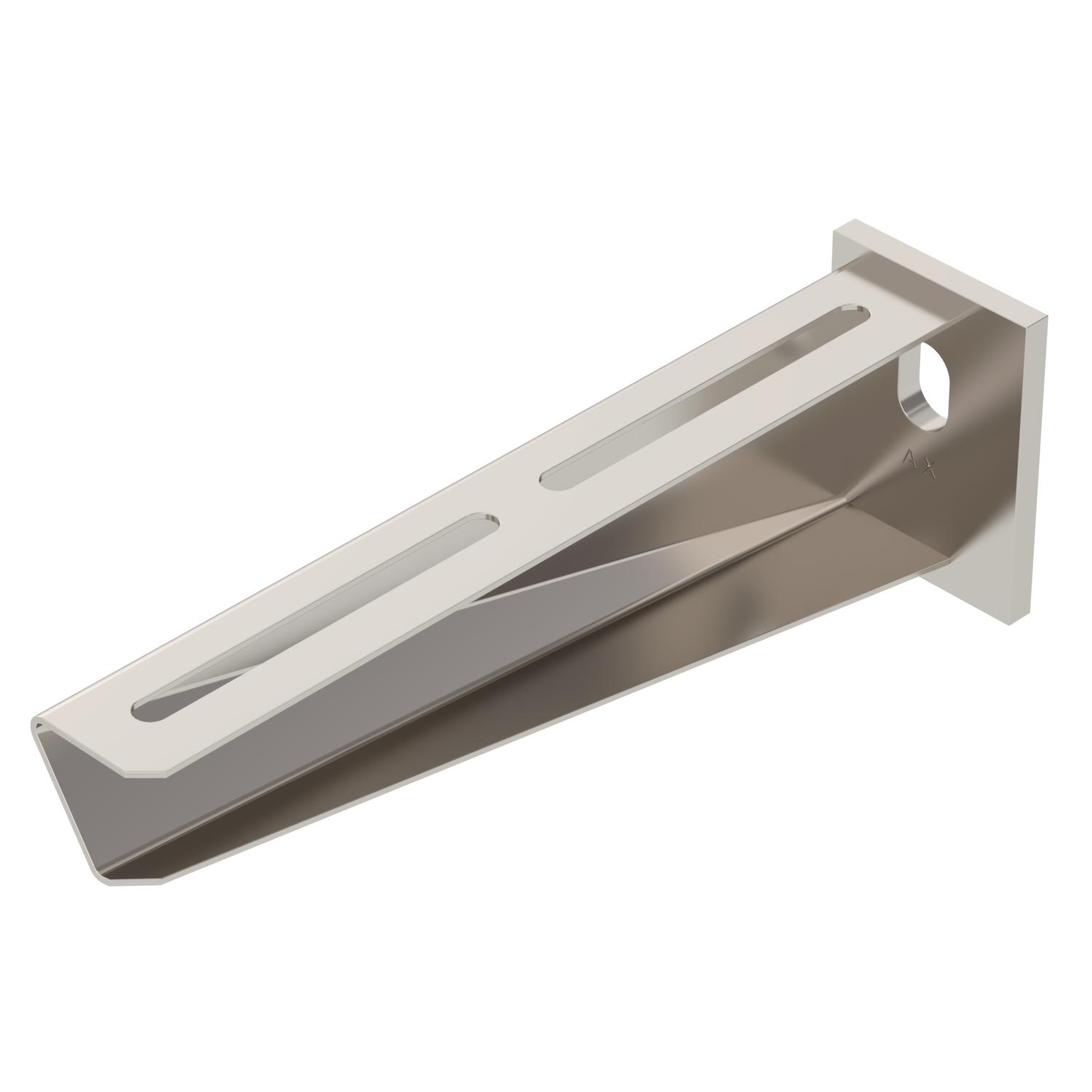

Descrizione prodottoMensola medio-pesante a parete e a profilato con supporto saldato.
Fissaggio della mensola al profilato a U a partire dalla larghezza di 400 mm con vite a testa esagonale attraverso entrambi i longheroni del profilato. Si consiglia l'utilizzo dei distanziatori adatti.
-
- Dati tecnici
-
Dati tecnici

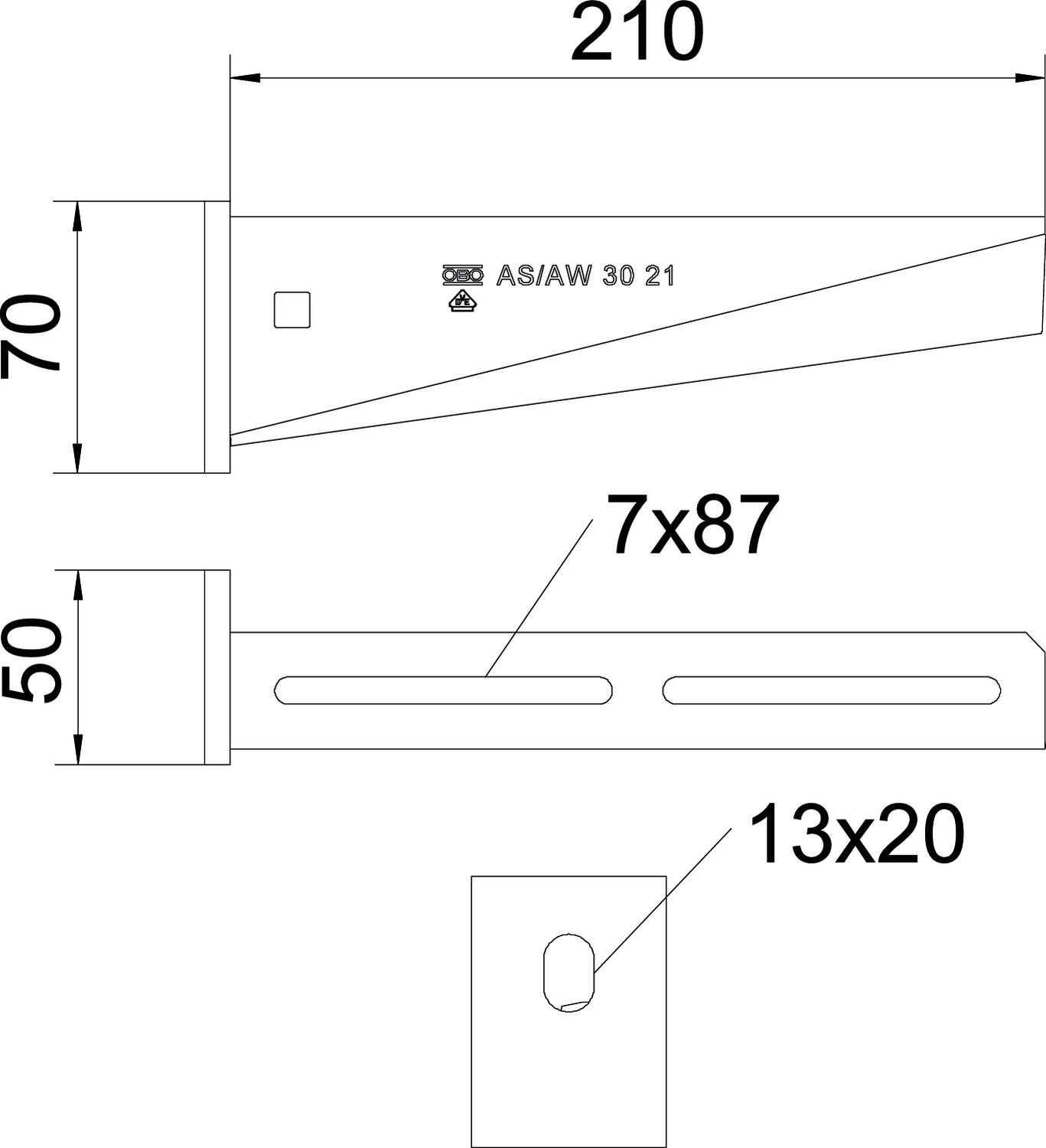

Acciaio inossidabile, decapato sì Altezza 70 mm Area ad angolo max 90 mm Area ad angolo min. 90 mm Colore acciaio legato Diametro foro 13 mm Dimensione H 70 mm Dimensione B210mm Dimensione A 50 mm Dimensione B 210 mm F in kN 3 kN Impronta CO2 (GWP) dalla culla al cancello 2,1799 kg CO2e / 1 Pezzo Larghezza 210 mm Lunghezza 50 mm Mantenimento funzionale no Materiale Acciaio, INOX 1.4301 Super- ficie non trattato, ulteriore trattamento Versione Mensola parete e profilato Dati tecnici
Schema di sollecitazione mensola AW 30
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Vite a testa tonda con dado flangiato, A2
FRSB 6x12 A2 6406138 100 Pezzo - Download
-
