Passerella a grande portata WKLG 110 A4 6000 | 300 | 2 | no

Passerella a grande portata WKLG 110 A4

N. art. 6311227 | EAN 4012195866282

N. art. / Tipo

Lunghezza	6000 mm

Larghezza

Spessore longherone	2 mm

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

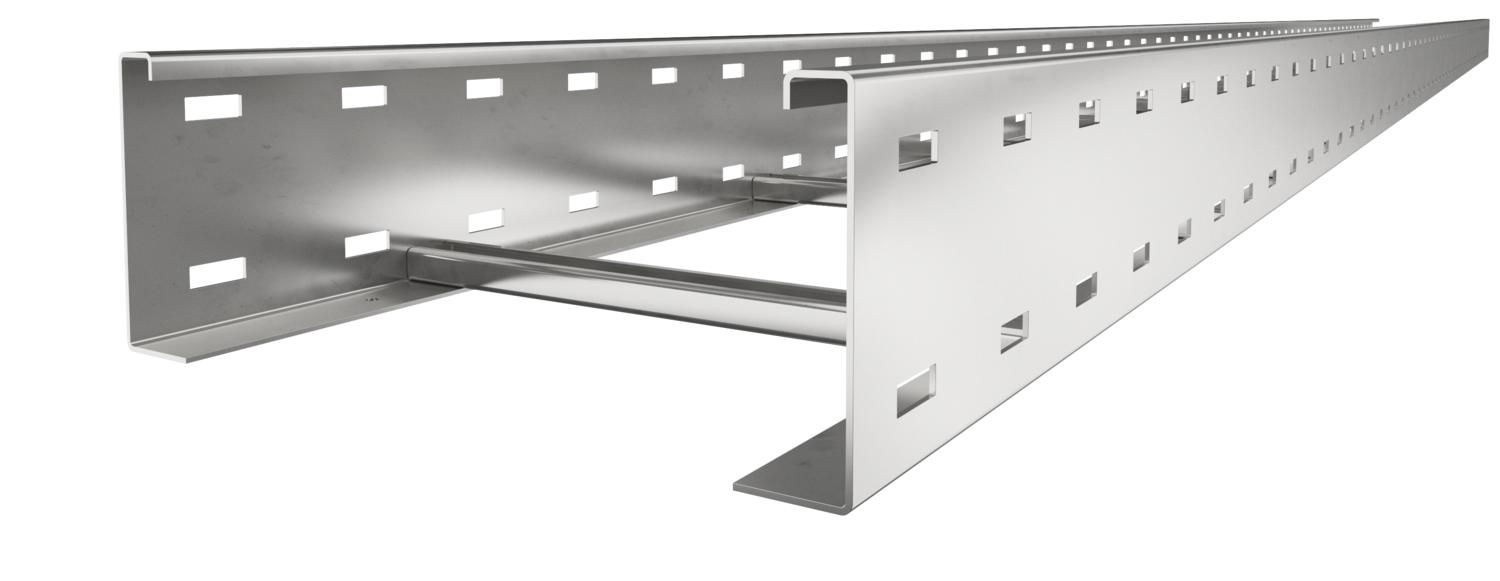

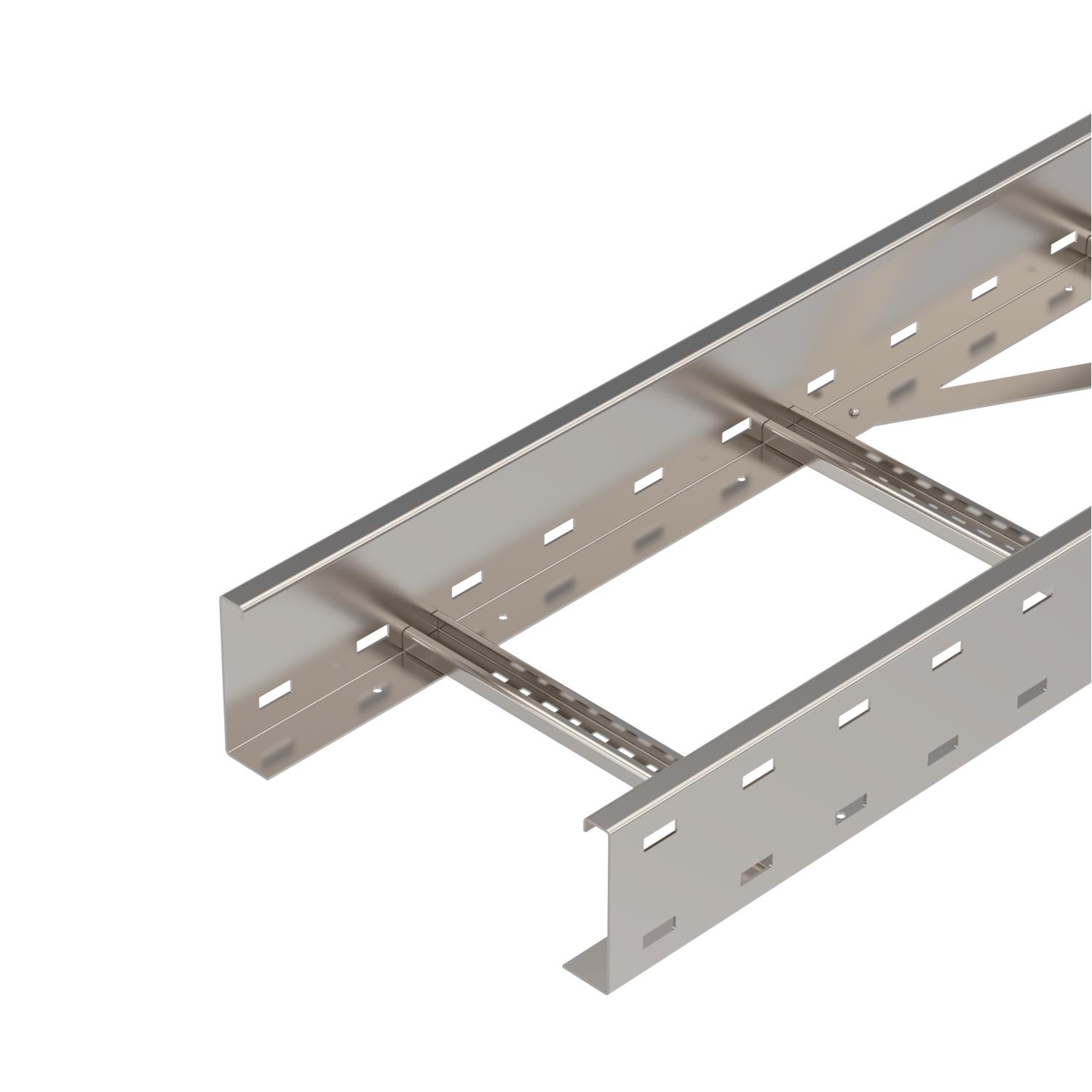

Passerella a grande portata con longherone laterale forato con bordo di 110 mm. Fissaggio di cavi e linee con staffa reggicavo tipo 2056.

Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

I giunti lineari tipo WRVL 110 devono essere ordinati separatamente.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	acciaio legato
Dimensione	110x300x6000
Fissaggio del piolo	ribaditura totale
Foratura laterale	sì
Mantenimento funzionale	no
Materiale	Acciaio legato, INOX 1.4571
Serie di prodotti	Serie WKLG

Sezione utile	281 cm²
Sezione utile	28100 mm²
Spessore longherone	2 mm
Super- ficie	non trattato, ulteriore trattamento
Versione a grande portata	sì
Versione dei pioli	Profilo forato
Versione del longherone laterale	Profilo (aperto)

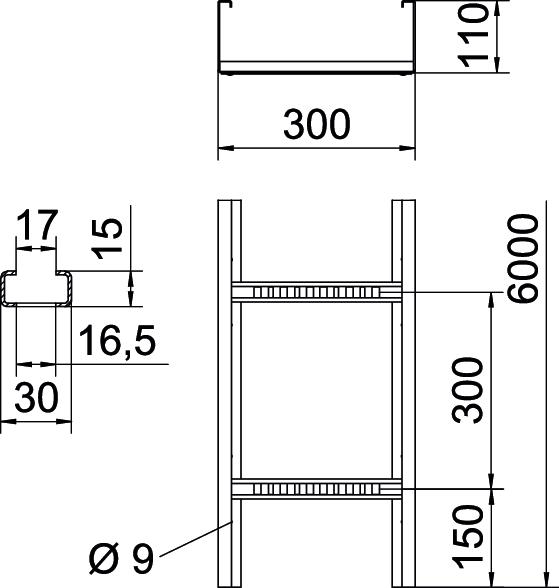

Misure

Altezza	110 mm
Dimensione B	300 mm
Dimensione L	6000 mm

Dimensioni fessura piolo	17,00
Larghezza	300 mm
Lunghezza	6000 mm

Carichi

Distanza tra gli appoggi 3,0 m	2,3 kN/m
Distanza tra gli appoggi 3,5 m	1,9 kN/m
Distanza tra gli appoggi 4,0 m	1,6 kN/m
Distanza tra gli appoggi 4,5 m	1,33 kN/m

Distanza tra gli appoggi 5,0 m	1,1 kN/m
Distanza tra gli appoggi 6,0 m	0,8 kN/m
Distanza tra gli appoggi 7,0 m	0,4 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	29,3575 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	29,3575 kg CO2e / 1 Metro

Dati tecnici

Schema di sollecitazione passerella a grande portata tipo WKLG 110.

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.
WKLG 1120 A4	6000 mm	200 mm	2 mm	no	6311225	m	6 m
WKLG 1130 A4	6000 mm	300 mm	2 mm	no	6311227	m	6 m
WKLG 1140 A4	6000 mm	400 mm	2 mm	no	6311229	m	6 m
WKLG 1150 A4	6000 mm	500 mm	2 mm	no	6311231	m	6 m
WKLG 1160 A4	6000 mm	600 mm	2 mm	no	6311233	m	6 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Coperchio con bussola girevole WDRL 1116 30 A4	WDRL 1116 30 A4	6227363	m	6 m
Connettore lineare A4	WRVL 110 A4	6091234	Pezzo	2 Pezzo
Connettore angolare 110 A4	WRWVK 110 A4	6091397	Pezzo	2 Pezzo
Connettore regolabile A4	WRGV 110 A4	6091343	Pezzo	2 Pezzo
Curva 90° 110 A4	WLB 90 113 A4	6312552	Pezzo	1 Pezzo
Derivazione a T 110 A4	WLT 1130 A4	6312817	Pezzo	1 Pezzo
