Passerella a grande portata WKLG 110 A4 6000 | 500 | 2 | no

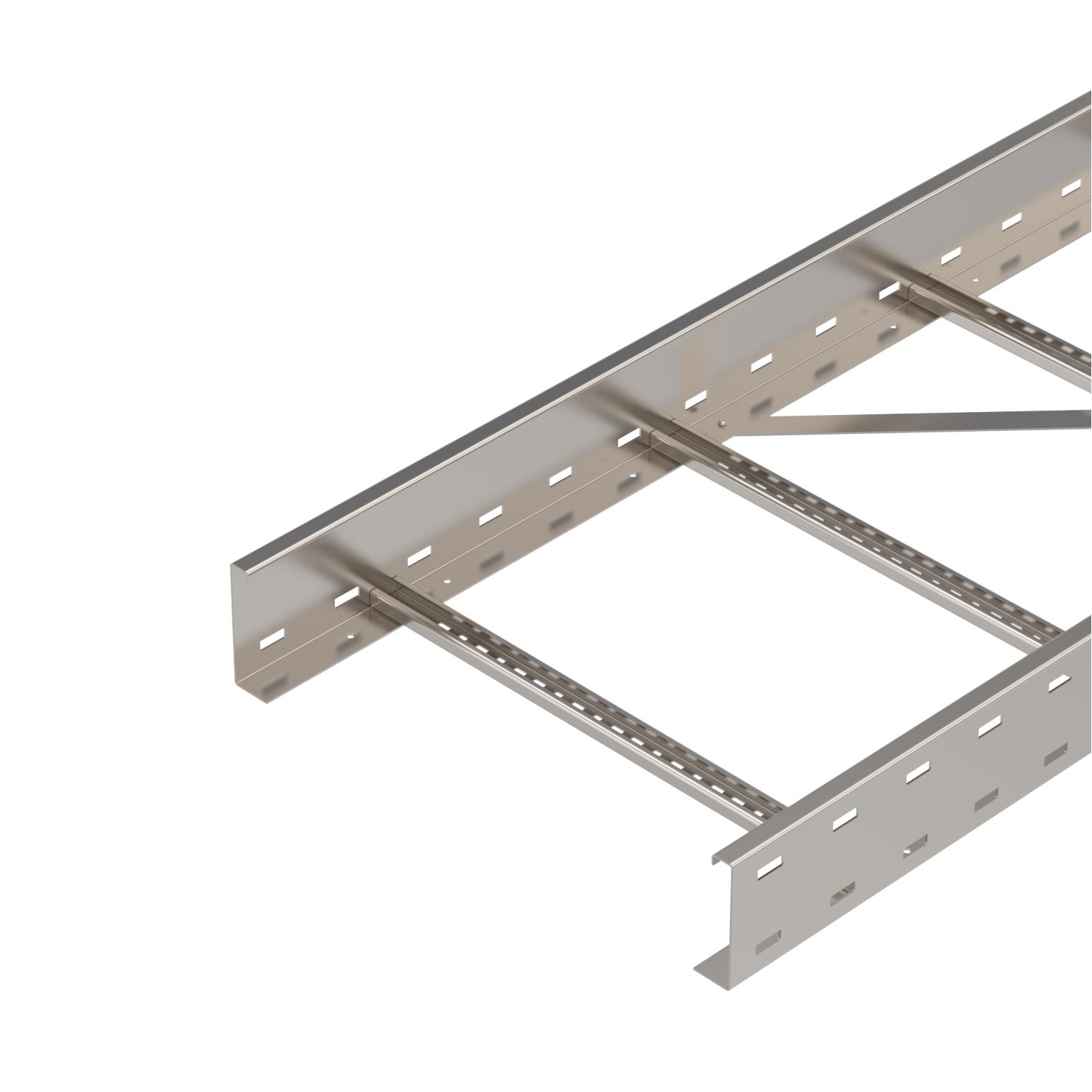

Passerella a grande portata WKLG 110 A4

N. art. 6311231 | EAN 4012195866329

N. art. / Tipo

Lunghezza	6000 mm

Larghezza

Spessore longherone	2 mm

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

Passerella a grande portata con longherone laterale forato con bordo di 110 mm. Fissaggio di cavi e linee con staffa reggicavo tipo 2056.

Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

I giunti lineari tipo WRVL 110 devono essere ordinati separatamente.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Colore	acciaio legato

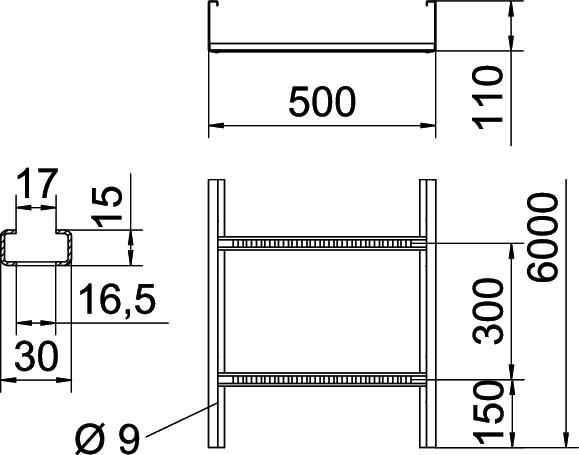

Dimensione	110x500x6000
Dimensione B	500 mm
Dimensione L	6000 mm
Dimensioni fessura piolo	17,00
Distanza tra gli appoggi 3,0 m	2,3 kN/m
Distanza tra gli appoggi 3,5 m	1,9 kN/m
Distanza tra gli appoggi 4,0 m	1,6 kN/m
Distanza tra gli appoggi 4,5 m	1,33 kN/m
Distanza tra gli appoggi 5,0 m	1,1 kN/m
Distanza tra gli appoggi 6,0 m	0,8 kN/m
Distanza tra gli appoggi 7,0 m	0,4 kN/m

Fissaggio del piolo	ribaditura totale
Foratura laterale	sì
Impronta CO2 (GWP) dalla culla al cancello	32,0228 kg CO2e / 1 Metro
Larghezza	500 mm
Lunghezza	6000 mm
Mantenimento funzionale	no
Materiale	Acciaio legato, INOX 1.4571
Sezione utile	47100 mm²
Sezione utile	471 cm²
Spessore longherone	2 mm
Super- ficie	non trattato, ulteriore trattamento
Versione a grande portata	sì
Versione dei pioli	Profilo forato
Versione del longherone laterale	Profilo (aperto)

Dati tecnici

Schema di sollecitazione passerella a grande portata tipo WKLG 110.

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.
WKLG 1120 A4	6000 mm	200 mm	2 mm	no	6311225	m	6 m
WKLG 1130 A4	6000 mm	300 mm	2 mm	no	6311227	m	6 m
WKLG 1140 A4	6000 mm	400 mm	2 mm	no	6311229	m	6 m
WKLG 1150 A4	6000 mm	500 mm	2 mm	no	6311231	m	6 m
WKLG 1160 A4	6000 mm	600 mm	2 mm	no	6311233	m	6 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Coperchio con chiusura con bussola girevole WDRL 1116 50 A4	WDRL 1116 50 A4	6227367	m	6 m
Connettore lineare A4	WRVL 110 A4	6091234	Pezzo	2 Pezzo
Connettore angolare A4	WRWVK 110 A4	6091397	Pezzo	2 Pezzo
Connettore regolabile A4	WRGV 110 A4	6091343	Pezzo	2 Pezzo
Curva 90° 110 A4	WLB 90 115 A4	6312556	Pezzo	1 Pezzo
Derivazione a T 110 A4	WLT 1150 A4	6312821	Pezzo	1 Pezzo
