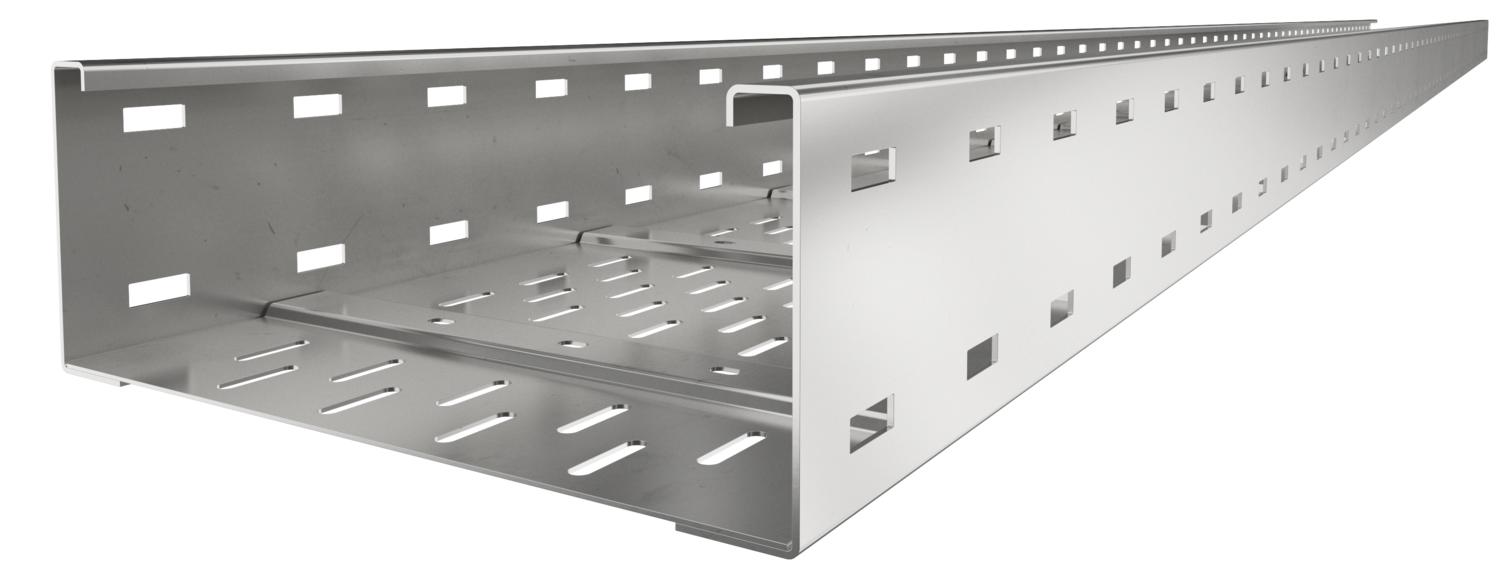

Passerella a grande portata WKSG 110 A2
N. art. 6098161 | EAN 4012195683506
- Descrizione prodotto
-
Descrizione prodottoSistema di passerelle a grande portata, asolata, con altezza dei bordi di 110 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
I connettori lineari tipo WRVL 110 devono essere ordinati separatamente.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Colore acciaio legato Dimensione 110x200x6000 Dimensioni 110 X 200 Foratura laterale sì Foro di montaggio nel pavimento sì Lunghezza utile 6000 mm Mantenimento funzionale no Materiale Acciaio, INOX 1.4301 Schermatura magnetica con coperchio 50 dB Schermatura magnetica senza coperchio 20 dB Sezione utile 20200 mm² Sezione utile 202 cm² Spessore lamiera 2 mm Super- ficie non trattato, ulteriore trattamento Tipo di giunto sistema portacavi avvitato Versione a grande portata sì Versione connettore senza connettore Misure
Altezza 110 mm Dimensione B 200 mm Dimensione L 6000 mm Larghezza 200 mm Lunghezza 6000 mm Carichi
Distanza tra gli appoggi 3,0 m 2,5 kN/m Distanza tra gli appoggi 3,5 m 2,01 kN/m Distanza tra gli appoggi 4,0 m 1,6 kN/m Distanza tra gli appoggi 4,5 m 1,32 kN/m Distanza tra gli appoggi 5,0 m 1,1 kN/m Distanza tra gli appoggi 6,0 m 0,75 kN/m Distanza tra gli appoggi 7,0 m 0,45 kN/m Distanza tra gli appoggi 8,0 m 0,2 kN/m Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 35,9073 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metro Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 35,9073 kg CO2e / 1 Metro Dati tecnici
Diagramma di carico passerella portacavi a grande portata tipo WKSG 110
- Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
Coperchio con chiusura con bussola girevole A2
WDRL 1116 20 A2 6227360 3 m
Connettore lineare A2
WRVL 110 A2 6091229 2 Pezzo

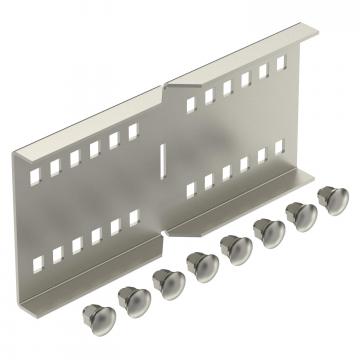

Connettore angolare A2
WRWVK 110 A2 6091393 2 Pezzo
Giunto di base A2
SSLB 200 A2 7070361 20 Pezzo

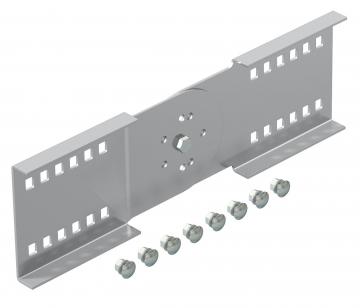

Connettore regolabile A2
WRGV 110 A2 6091338 2 Pezzo

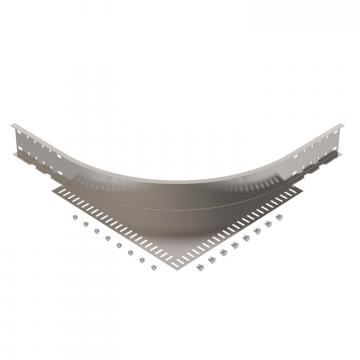

Giunzione angolare 110 A2
WEAS 110 A2 6098483 1 Pezzo
Separatore 85 A2
TSG 85 A2 6062173 3 m - Download
-
