Passerella a grande portata WKSG 110 A2
N. art. 6098173 | EAN 4012195683568
- Descrizione prodotto
-

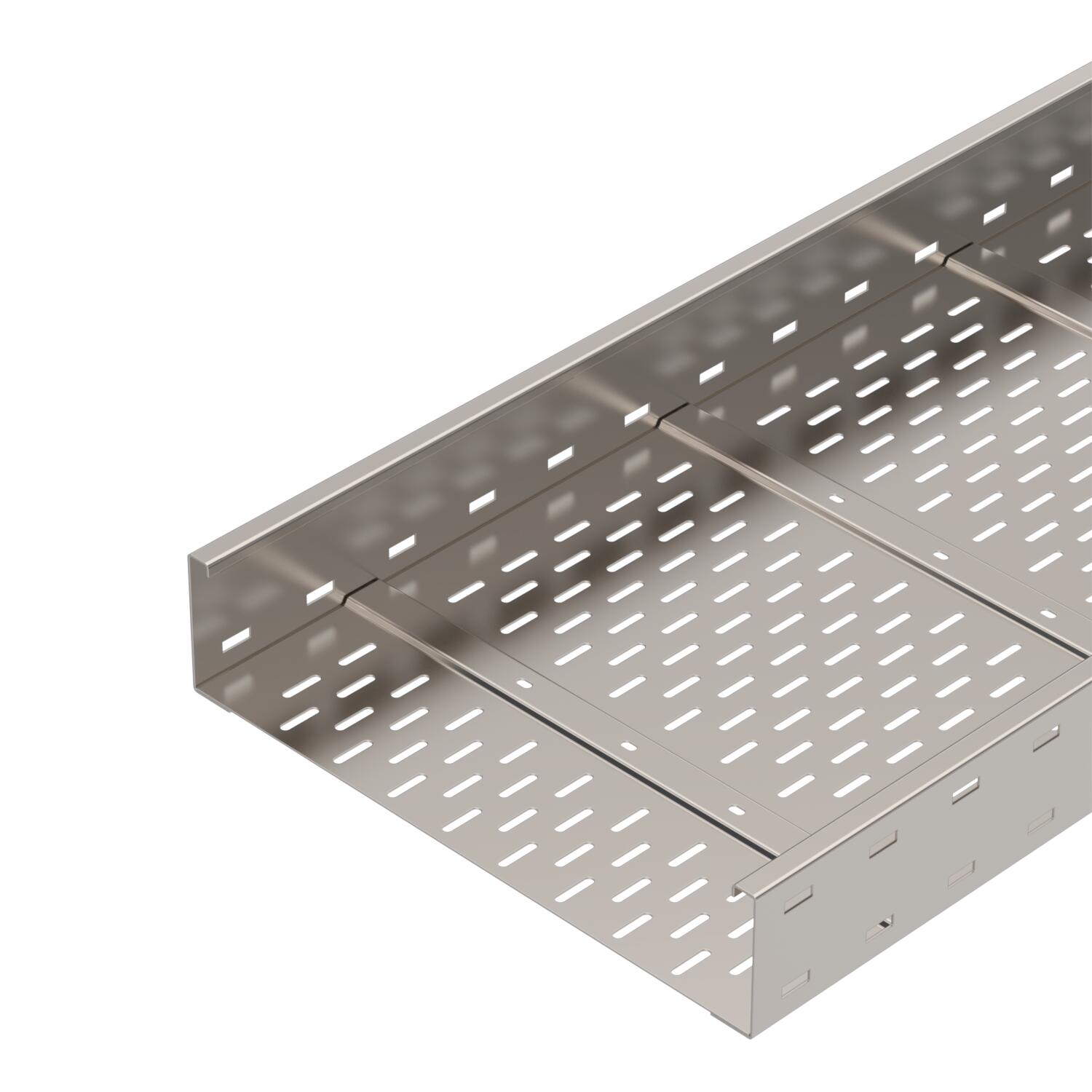

Descrizione prodottoSistema di passerelle a grande portata, asolata, con altezza dei bordi di 110 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
I connettori lineari tipo WRVL 110 devono essere ordinati separatamente.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Colore acciaio legato Dimensione 110x500x6000 Dimensioni 110 X 500 Foratura laterale sì Foro di montaggio nel pavimento sì Lunghezza utile 6000 mm Mantenimento funzionale no Materiale Acciaio, INOX 1.4301 Schermatura magnetica con coperchio 50 dB Schermatura magnetica senza coperchio 20 dB Sezione utile 511 cm² Sezione utile 51100 mm² Spessore lamiera 2 mm Super- ficie non trattato, ulteriore trattamento Tipo di giunto sistema portacavi avvitato Versione a grande portata sì Versione connettore senza connettore Misure

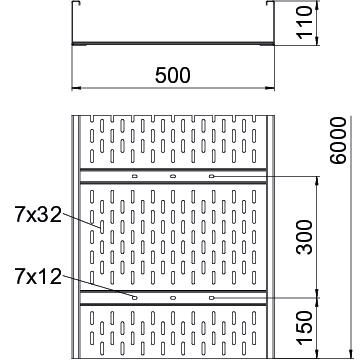

Altezza 110 mm Dimensione B 500 mm Dimensione L 6000 mm Larghezza 500 mm Lunghezza 6000 mm Carichi
Distanza tra gli appoggi 3,0 m 2,9 kN/m Distanza tra gli appoggi 3,5 m 2,43 kN/m Distanza tra gli appoggi 4,0 m 2 kN/m Distanza tra gli appoggi 4,5 m 1,72 kN/m Distanza tra gli appoggi 5,0 m 1,5 kN/m Distanza tra gli appoggi 6,0 m 1 kN/m Distanza tra gli appoggi 7,0 m 0,7 kN/m Distanza tra gli appoggi 8,0 m 0,4 kN/m Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 52,7155 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metro Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 52,7155 kg CO2e / 1 Metro Dati tecnici
Diagramma di carico passerella portacavi a grande portata tipo WKSG 110
- Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
Coperchio con chiusura con bussola girevole A2
WDRL 1116 50 A2 6227366 3 m
Connettore lineare A2
WRVL 110 A2 6091229 2 Pezzo
Connettore angolare A2
WRWVK 110 A2 6091393 2 Pezzo
Giunto di base A2
SSLB 500 A2 7070373 20 Pezzo
Connettore regolabile A2
WRGV 110 A2 6091338 2 Pezzo
Giunzione angolare 110 A2
WEAS 110 A2 6098483 1 Pezzo
Separatore 85 A2
TSG 85 A2 6062173 3 m - Download
-
