Passerella a traversini LCIS 60, 3 m C30 FS 3000 | 100 | 1,5 | no

Passerella a traversini LCIS 60, 3 m C30 FS

N. art. 6209608 | EAN 4012197347949

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

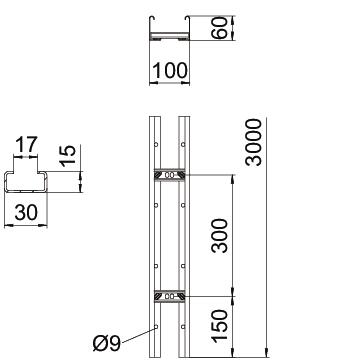

Passerella a traversini con bordo di altezza pari a 60 mm, con pioli del profilato C30 aperti verso l'alto saldati. Longherone laterale arrotondato come rinforzo e protezione dei bordi. Il fissaggio alla mensola viene eseguito con morsetti tipo LKS 40. La misura della scanalatura del piolo è pari a 16,5 mm, la staffa reggicavo è il tipo BS-H....
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Colore	zinco
Dimensione	60x100x3000
Dimensione B	100 mm
Distanza tra gli appoggi 1,5 m	2,8 kN/m
Distanza tra gli appoggi 2,0 m	1,3 kN/m
Distanza tra gli appoggi 2,5 m	0,8 kN/m
Distanza tra gli appoggi 3,0 m	0,6 kN/m
Distanza tra gli appoggi 3,5 m	0,4 kN/m
Distanza tra gli appoggi 4,0 m	0,25 kN/m
Distanza tra i pioli	300 mm
Fissaggio del piolo	saldato

Foratura laterale	sì
Impronta CO2 (GWP) dalla culla al cancello	5,9032 kg CO2e / 1 Metro
Larghezza	100 mm
Lunghezza	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	40 cm²
Sezione utile	4000 mm²
Spessore longherone	1,5 mm
Super- ficie	zincato in continuo
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.
LCIS 610 3 FS	3000 mm	100 mm	1,5 mm	no	6209608	m	3 m
LCIS 620 3 FS	3000 mm	200 mm	1,5 mm	no	6209610	m	3 m
LCIS 630 3 FS	3000 mm	300 mm	1,5 mm	no	6209612	m	3 m
LCIS 640 3 FS	3000 mm	400 mm	1,5 mm	no	6209614	m	3 m
LCIS 650 3 FS	3000 mm	500 mm	1,5 mm	no	6209616	m	3 m
LCIS 660 3 FS	3000 mm	600 mm	1,5 mm	no	6209618	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Coperchio con bussola girevole FS	DRL 100 FS	6052096	m	3 m
Connettore lineare FS	LVG 60 FS	6208840	Pezzo	10 Pezzo
Connettore angolare FS	LWVG 60 FS	6208895	Pezzo	10 Pezzo
Connettore regolabile FS	LGVG 60 FS	6208941	Pezzo	10 Pezzo
Cappuccio protettivo 60	SKH 60 OR	6222537	Coppia	40 Coppia
Elemento di connessione FS	LAS 60 FS	6221351	Pezzo	10 Pezzo
Piastra angolare FS	LEB 25 FS	6221203	Pezzo	1 Pezzo
Piastra angolare FS	LEB 50 FS	6221246	Pezzo	1 Pezzo
