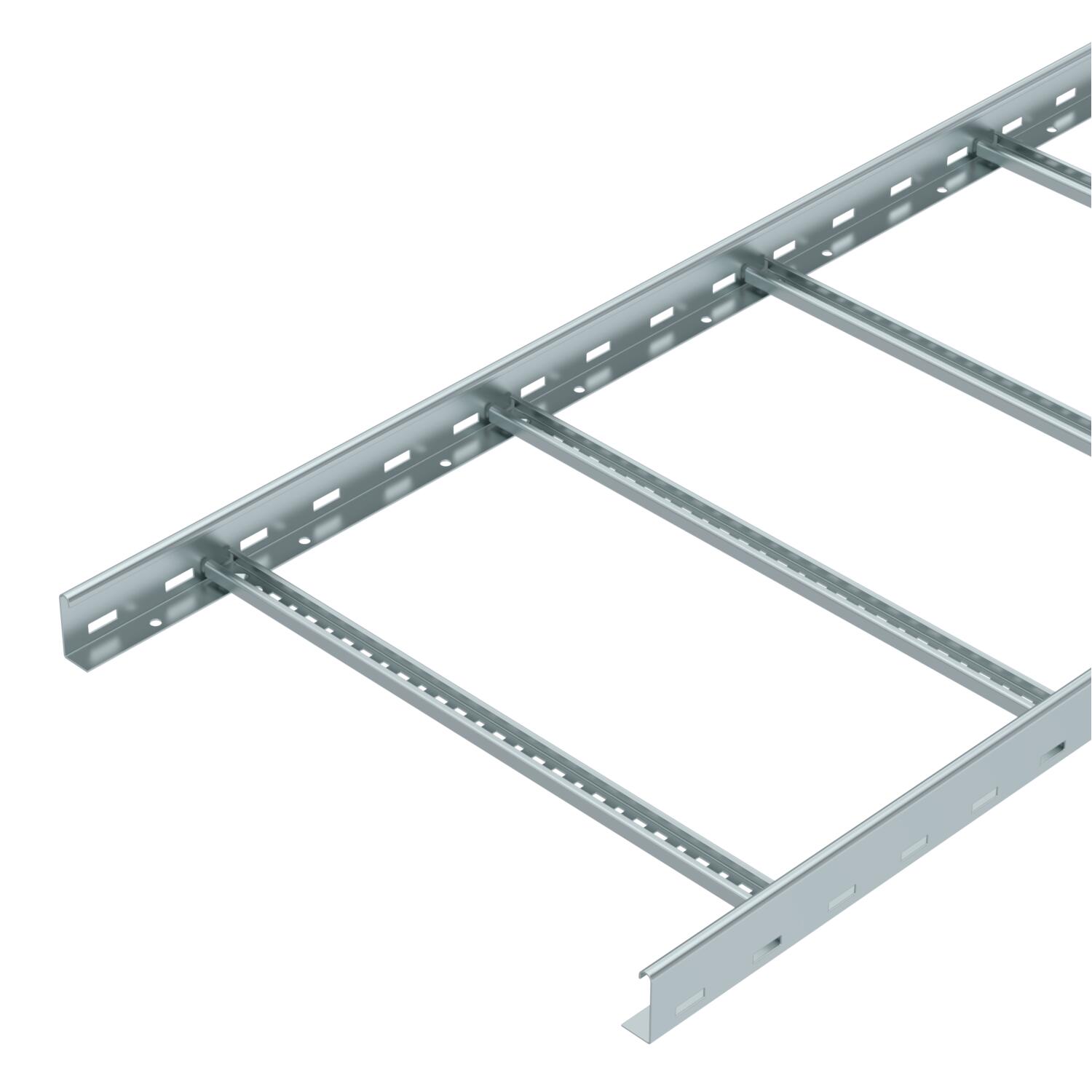

Passerella a traversini LCIS 60, 3 m C30 FS 3000 | 600 | 1,5 | no

Passerella a traversini LCIS 60, 3 m C30 FS

N. art. 6209618 | EAN 4012196487615

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

Passerella a traversini con bordo di altezza pari a 60 mm, con pioli del profilato C30 aperti verso l'alto saldati. Longherone laterale arrotondato come rinforzo e protezione dei bordi. Il fissaggio alla mensola viene eseguito con morsetti tipo LKS 40. La misura della scanalatura del piolo è pari a 16,5 mm, la staffa reggicavo è il tipo BS-H....
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Colore	zinco

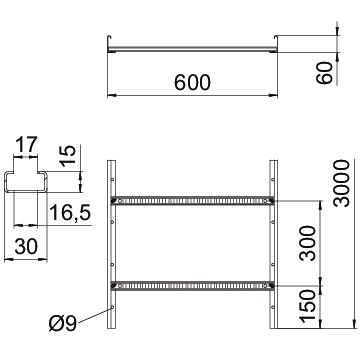

Dimensione	60x600x3000
Dimensione B	600 mm
Dimensioni fessura piolo	17,00
Distanza tra gli appoggi 1,5 m	3,3 kN/m
Distanza tra gli appoggi 2,0 m	2 kN/m
Distanza tra gli appoggi 2,5 m	1,3 kN/m
Distanza tra gli appoggi 3,0 m	1 kN/m
Distanza tra gli appoggi 3,5 m	0,78 kN/m
Distanza tra gli appoggi 4,0 m	0,4 kN/m
Distanza tra gli appoggi 4,5 m	0,3 kN/m
Distanza tra gli appoggi 5,0 m	0,2 kN/m
Distanza tra i pioli	300 mm

Fissaggio del piolo	saldato
Foratura laterale	sì
Impronta CO2 (GWP) dalla culla al cancello	8,7106 kg CO2e / 1 Metro
Larghezza	600 mm
Lunghezza	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	240 cm²
Sezione utile	24000 mm²
Spessore longherone	1,5 mm
Super- ficie	zincato in continuo
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Diagramma di carico passerella tipo LCIS 60

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.
LCIS 610 3 FS	3000 mm	100 mm	1,5 mm	no	6209608	m	3 m
LCIS 620 3 FS	3000 mm	200 mm	1,5 mm	no	6209610	m	3 m
LCIS 630 3 FS	3000 mm	300 mm	1,5 mm	no	6209612	m	3 m
LCIS 640 3 FS	3000 mm	400 mm	1,5 mm	no	6209614	m	3 m
LCIS 650 3 FS	3000 mm	500 mm	1,5 mm	no	6209616	m	3 m
LCIS 660 3 FS	3000 mm	600 mm	1,5 mm	no	6209618	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Coperchio con bussola girevole FS	DRL 600 FS	6052606	m	3 m
Connettore lineare FS	LVG 60 FS	6208840	Pezzo	10 Pezzo
Connettore angolare FS	LWVG 60 FS	6208895	Pezzo	10 Pezzo
Connettore regolabile FS	LGVG 60 FS	6208941	Pezzo	10 Pezzo
Connettore multifunzionale FS	LMFV 660 FS	6225718	Pezzo	1 Pezzo

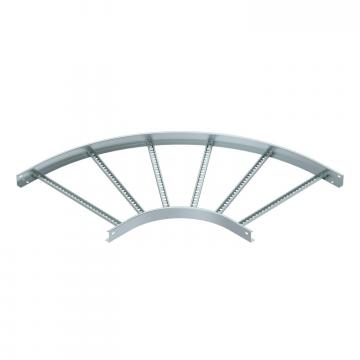

Curva 90° 60 FS	LB 90 660 R3 FS	6225050	Pezzo	1 Pezzo

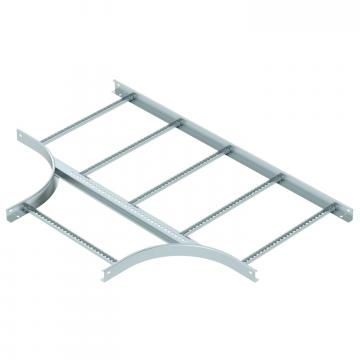

Derivazione a T 60 FS	LT 660 R3 FS	6225218	Pezzo	1 Pezzo

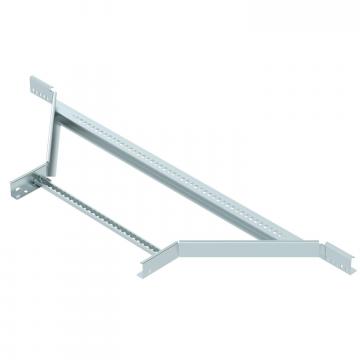

Derivazione laterale 60 FS	LAA 660 R3 FS	6225858	Pezzo	1 Pezzo
Elemento per curve snodate 60 FS	LGBE 660 FS	6225458	Pezzo	1 Pezzo
Cappuccio protettivo 60	SKH 60 OR	6222537	Coppia	40 Coppia
Elemento di connessione FS	LAS 60 FS	6221351	Pezzo	10 Pezzo
Separatore	TSG 45 FS	6062033	m	3 m
Piastra angolare FS	LEB 25 FS	6221203	Pezzo	1 Pezzo
Piastra angolare FS	LEB 50 FS	6221246	Pezzo	1 Pezzo
Lamiera asolata di base FS	ELB-L 60 FS	6103332	m	3 m
