Passerella a traversini LG 110, 6 m VS A2 6000 | 300 | 1,5 | | Acciaio, INOX 1.4301 | non trattato, ulteriore trattamento

Passerella a traversini LG 110, 6 m VS A2

N. art. 6216493 | EAN 4012196039425

N. art. / Tipo

Lunghezza	6000 mm

Larghezza

Spessore longherone	1,5 mm

Materiale	Acciaio, INOX 1.4301

Super- ficie	non trattato, ulteriore trattamento

Descrizione prodotto

Descrizione prodotto

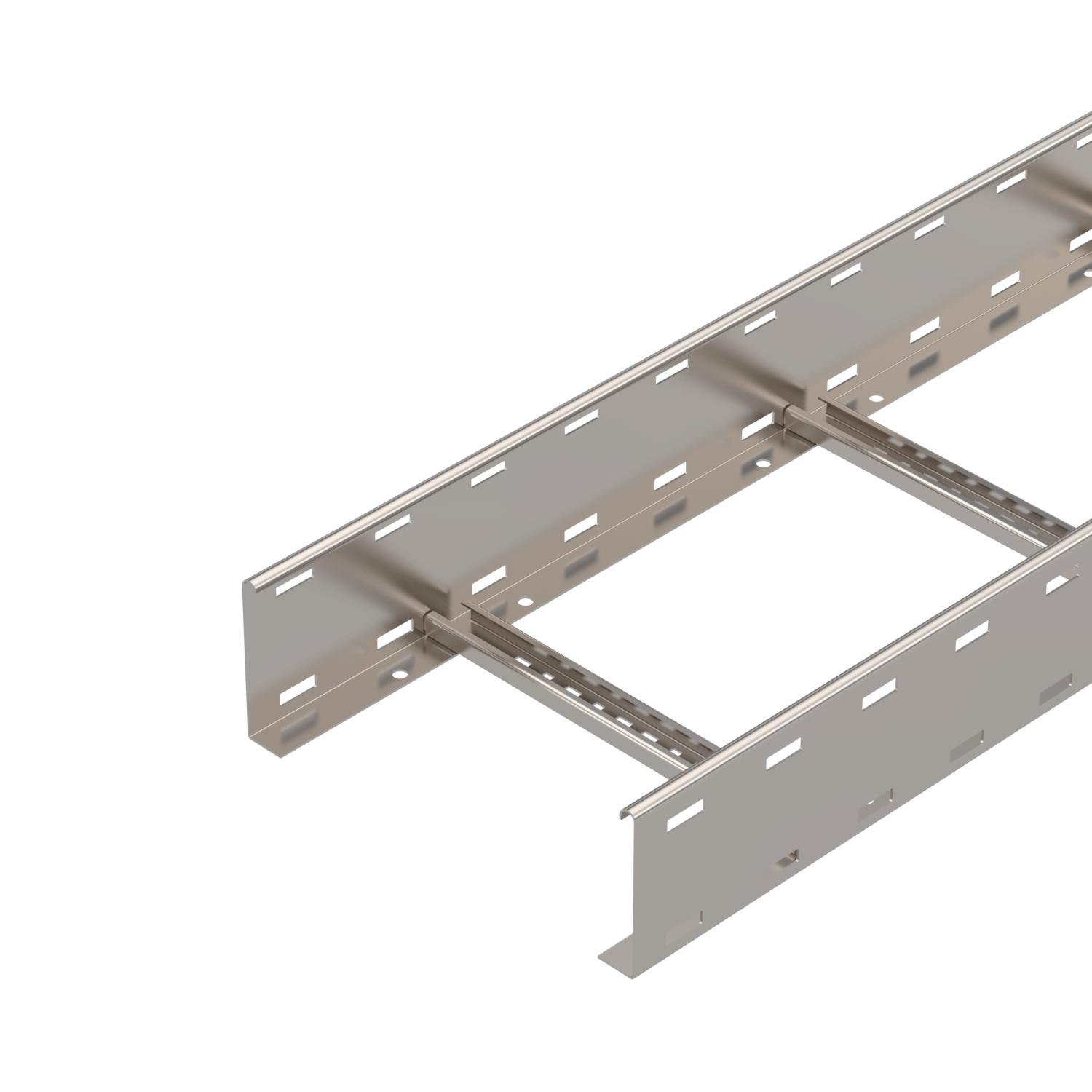

Passerella a traversini con longherone forato, con bordo di altezza pari a 110 mm, pioli del profilato a C rivettati e aperti verso l'alto.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

La passerella a traversini viene fornita ripiegata.

Potete trovare la staffa reggicavo adatta del tipo 2056 nei sistemi di passerelle a traversini verticali.

Dati tecnici

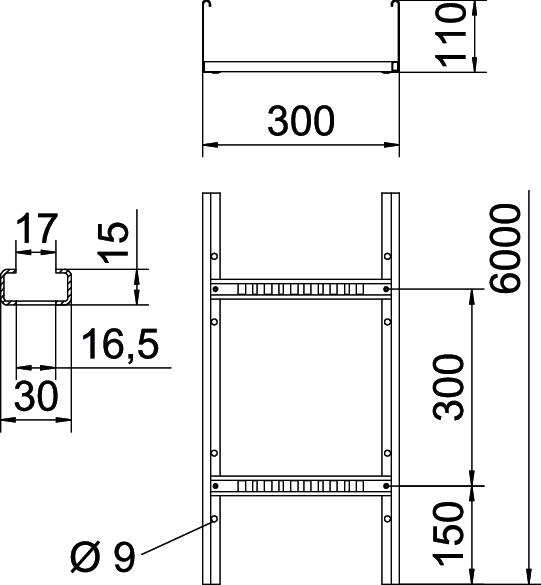

Misure

Altezza	110 mm
Colore	acciaio legato
Dimensione	110x300x6000
Dimensione B	300 mm
Dimensioni	110x300
Dimensioni fessura piolo	16,50
Distanza tra gli appoggi 2,0 m	3,1 kN/m
Distanza tra gli appoggi 2,5 m	2 kN/m
Distanza tra gli appoggi 3,0 m	1,3 kN/m
Distanza tra gli appoggi 3,5 m	0,9 kN/m
Distanza tra gli appoggi 4,0 m	0,6 kN/m
Distanza tra gli appoggi 4,5 m	0,5 kN/m
Distanza tra gli appoggi 5,0 m	0,45 kN/m

Distanza tra gli appoggi 6,0 m	0,15 kN/m
Distanza tra i pioli	300 mm
Fissaggio del piolo	ribaditura cieca
Impronta CO2 (GWP) dalla culla al cancello	20,66 kg CO2e / 1 Metro
Larghezza	300 mm
Lunghezza	6000 mm
Materiale	Acciaio, INOX 1.4301
Sezione utile	28300 mm²
Sezione utile	283 cm²
Spessore longherone	1,5 mm
Super- ficie	non trattato, ulteriore trattamento
Versione a grande portata	no

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Materiale	Super- ficie	N. art.	Quantità	Conf.
LG 112 VS6 A2	6000 mm	200 mm	1,5 mm	Acciaio, INOX 1.4301	non trattato, ulteriore trattamento	6216492	m	6 m
LG 113 VS6 A2	6000 mm	300 mm	1,5 mm	Acciaio, INOX 1.4301	non trattato, ulteriore trattamento	6216493	m	6 m
LG 114 VS6 A2	6000 mm	400 mm	1,5 mm	Acciaio, INOX 1.4301	non trattato, ulteriore trattamento	6216495	m	6 m
LG 115 VS6 A2	6000 mm	500 mm	1,5 mm	Acciaio, INOX 1.4301	non trattato, ulteriore trattamento	6216497	m	6 m
LG 116 VS6 A2	6000 mm	600 mm	1,5 mm	Acciaio, INOX 1.4301	non trattato, ulteriore trattamento	6216499	m	6 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Coperchio, non forato A2	DRLU 200 A2	6052831	m	3 m
Giunto longitudinale 110 A2	LVG 110 A2	6216550	Pezzo	10 Pezzo
Connettore angolare A2	LWVG 110 A2	6216590	Pezzo	10 Pezzo
Connettore snodato 110 A2	LGVG 110 A2	6216648	Pezzo	10 Pezzo
Cappuccio protettivo	SKH 110 OR	6222553	Coppia	20 Coppia
Elemento di connessione 110 A2	LAS 110 A2	6221432	Pezzo	1 Pezzo
Separatore 85 A2	TSG 85 A2	6062173	m	3 m
Piastra di protezione A2	LAB 30 A2	7164025	Pezzo	1 Pezzo
Lamiera asolata di base A2	ELB-L30 A2	6103618	m	3 m
