Passerella a traversini LG 110, 6 m VS A2 6000 | 600 | 1,5 | | Acciaio, INOX 1.4301 | non trattato, ulteriore trattamento

Passerella a traversini LG 110, 6 m VS A2

N. art. 6216499 | EAN 4012196039470

N. art. / Tipo

Lunghezza	6000 mm

Larghezza

Spessore longherone	1,5 mm

Materiale	Acciaio, INOX 1.4301

Super- ficie	non trattato, ulteriore trattamento

Descrizione prodotto

Descrizione prodotto

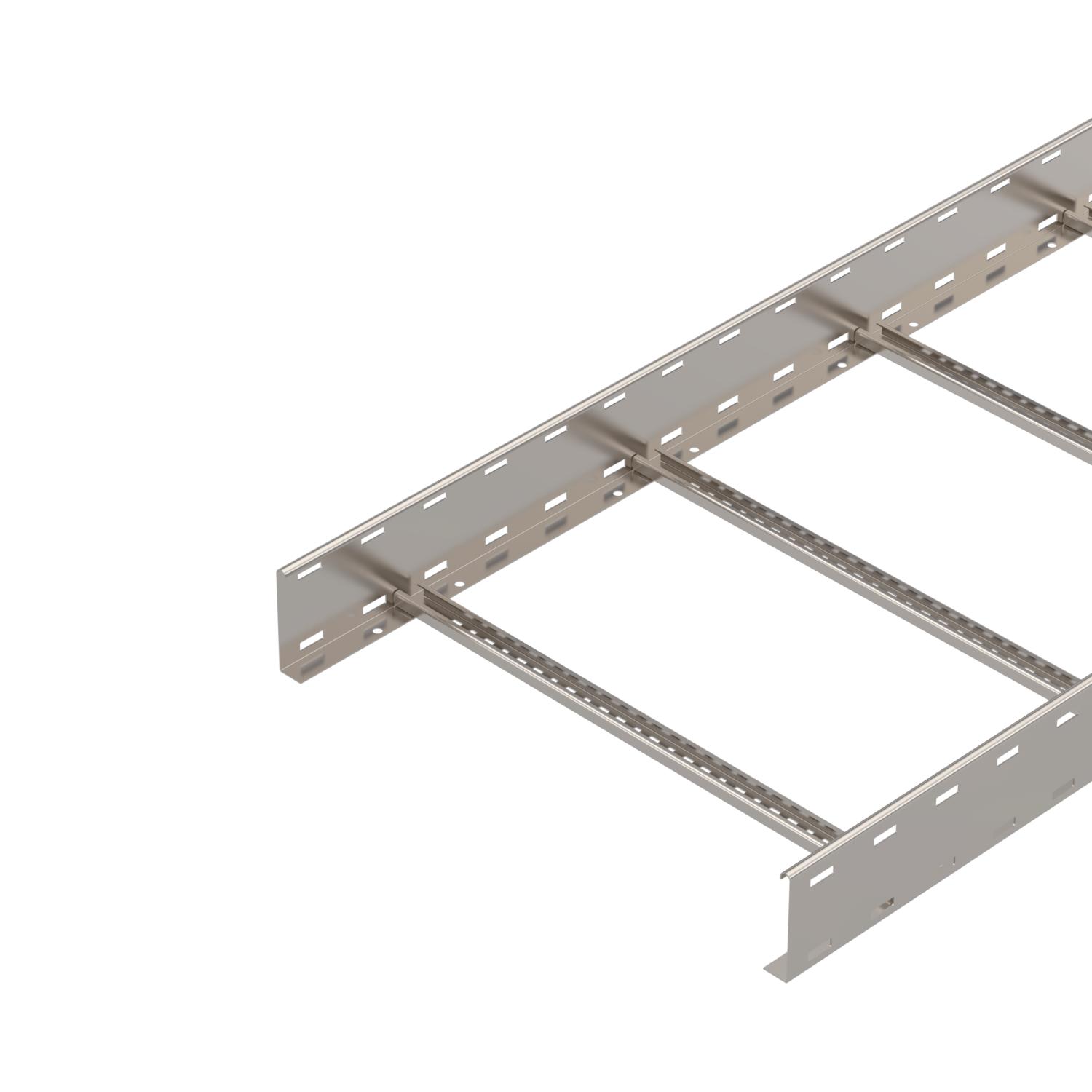

Passerella a traversini con longherone forato, con bordo di altezza pari a 110 mm, pioli del profilato a C rivettati e aperti verso l'alto.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

La passerella a traversini viene fornita ripiegata.

Potete trovare la staffa reggicavo adatta del tipo 2056 nei sistemi di passerelle a traversini verticali.

Dati tecnici

Dati tecnici

Colore	acciaio legato
Dimensione	110x600x6000
Dimensioni	110x600
Distanza tra i pioli	300 mm
Fissaggio del piolo	ribaditura cieca
Materiale	Acciaio, INOX 1.4301

Sezione utile	56800 mm²
Sezione utile	568 cm²
Spessore longherone	1,5 mm
Super- ficie	non trattato, ulteriore trattamento
Versione a grande portata	no

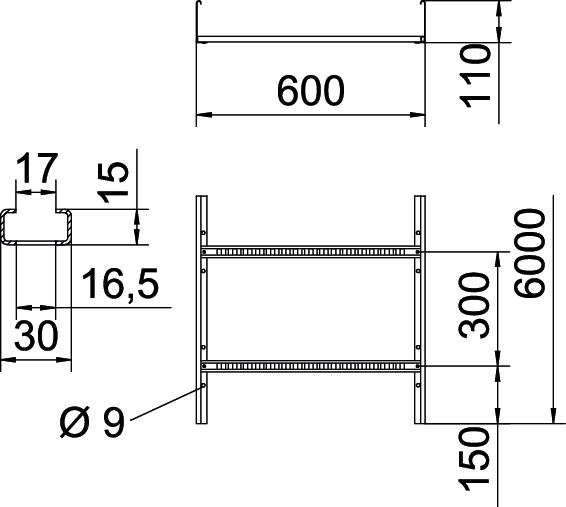

Misure

Altezza	110 mm
Dimensione B	600 mm
Dimensioni fessura piolo	16,50

Larghezza	600 mm
Lunghezza	6000 mm

Carichi

Distanza tra gli appoggi 2,0 m	3,1 kN/m
Distanza tra gli appoggi 2,5 m	2 kN/m
Distanza tra gli appoggi 3,0 m	1,3 kN/m
Distanza tra gli appoggi 3,5 m	0,9 kN/m

Distanza tra gli appoggi 4,0 m	0,6 kN/m
Distanza tra gli appoggi 4,5 m	0,5 kN/m
Distanza tra gli appoggi 5,0 m	0,45 kN/m
Distanza tra gli appoggi 6,0 m	0,15 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	24,1896 kg CO₂e
Data di rilevazione valore CO2	2025-05-21T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	24,1896 kg CO2e / 1 Metro

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Materiale	Super- ficie	N. art.	Quantità	Conf.
LG 112 VS6 A2	6000 mm	200 mm	1,5 mm	Acciaio, INOX 1.4301	non trattato, ulteriore trattamento	6216492	m	6 m
LG 113 VS6 A2	6000 mm	300 mm	1,5 mm	Acciaio, INOX 1.4301	non trattato, ulteriore trattamento	6216493	m	6 m
LG 114 VS6 A2	6000 mm	400 mm	1,5 mm	Acciaio, INOX 1.4301	non trattato, ulteriore trattamento	6216495	m	6 m
LG 115 VS6 A2	6000 mm	500 mm	1,5 mm	Acciaio, INOX 1.4301	non trattato, ulteriore trattamento	6216497	m	6 m
LG 116 VS6 A2	6000 mm	600 mm	1,5 mm	Acciaio, INOX 1.4301	non trattato, ulteriore trattamento	6216499	m	6 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Coperchio, non forato A2	DRLU 500 A2	6052841	m	3 m
Giunto longitudinale 110 A2	LVG 110 A2	6216550	Pezzo	10 Pezzo
Connettore angolare 110 A2	LWVG 110 A2	6216590	Pezzo	10 Pezzo
Connettore snodato 110 A2	LGVG 110 A2	6216648	Pezzo	10 Pezzo
Cappuccio protettivo	SKH 110 OR	6222553	Coppia	20 Coppia
Elemento di connessione 110 A2	LAS 110 A2	6221432	Pezzo	1 Pezzo
Separatore 85 A2	TSG 85 A2	6062173	m	3 m
Piastra di protezione A2	LAB 60 A2	7164068	Pezzo	1 Pezzo
Lamiera asolata di base A2	ELB-L60 A2	6103630	m	3 m
