Passerella grigliata G Magic® 125 A4
N. art. 6005571 | EAN 4012195771647
- Descrizione prodotto
-

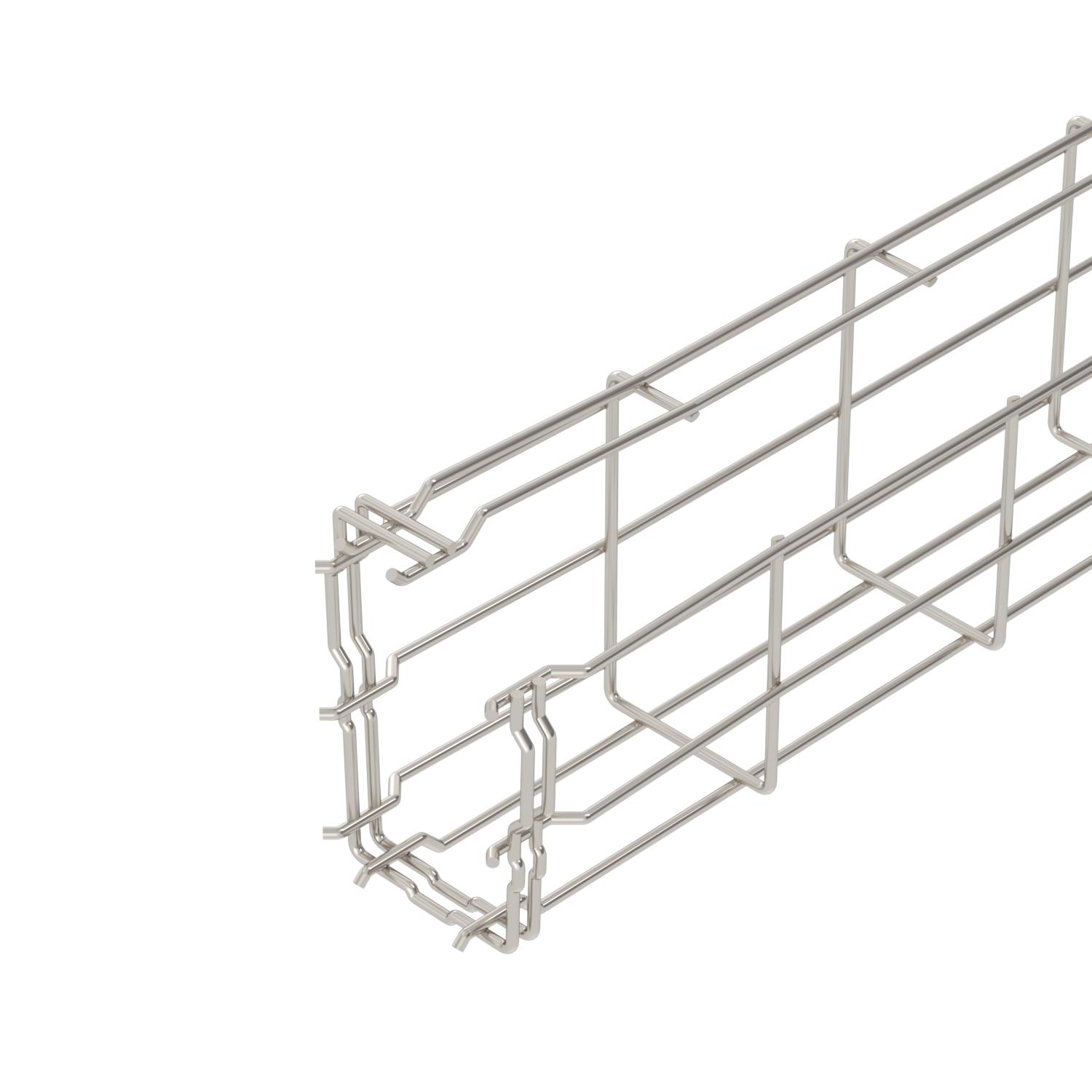

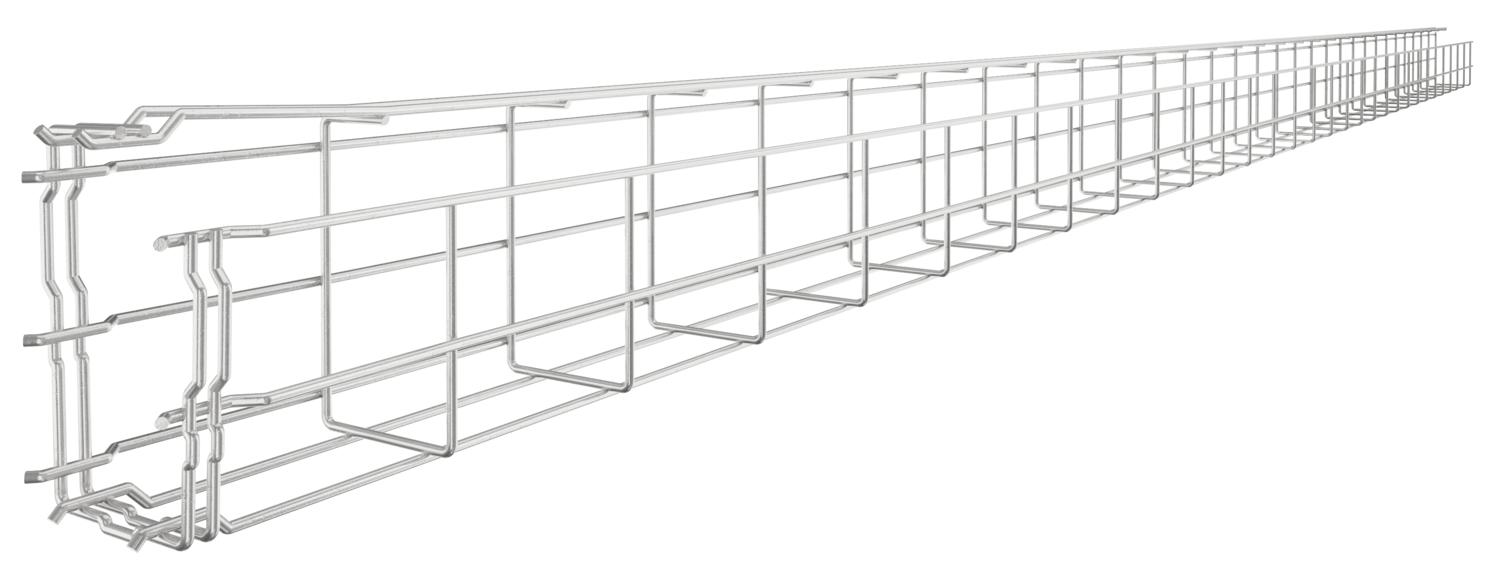

Descrizione prodottoPasserella grigliata con forma a G ad innesto rapido senza l'utilizzo di morsetti di giunzione.
Possibile montaggio diretto a parete e a soffitto. Le indicazioni relative al carico per i diversi tipi di posa sono disponibili su richiesta.
Schermatura magnetica 15 dB.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato sì Colore acciaio legato Conformità ROHS sì Connettore senza viti sì Diametro filo 3,9 mm Dimensione 125x75x3000 Forma del profilato Forma a G Mantenimento funzionale no Materiale Acciaio legato, INOX 1.4401 Separatore integrato senza Serie di prodotti Serie G-GRM Sezione utile 6100 mm² Sezione utile 61 cm² Super- ficie non trattato, ulteriore trattamento Tipo di giunto sistema portacavi Fissaggio a scatto Tipo di prova di carico secondo IEC 61537 Tipo II Versione a grande portata no Versione connettore connettore integrato Misure

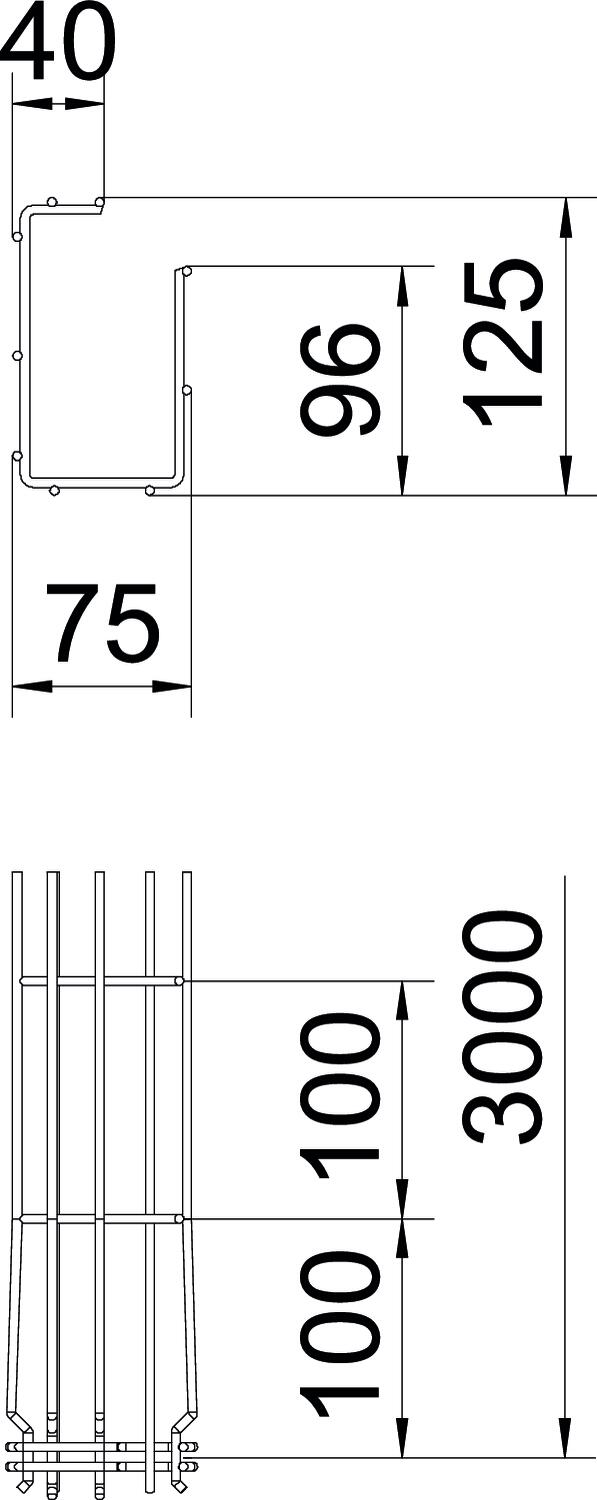

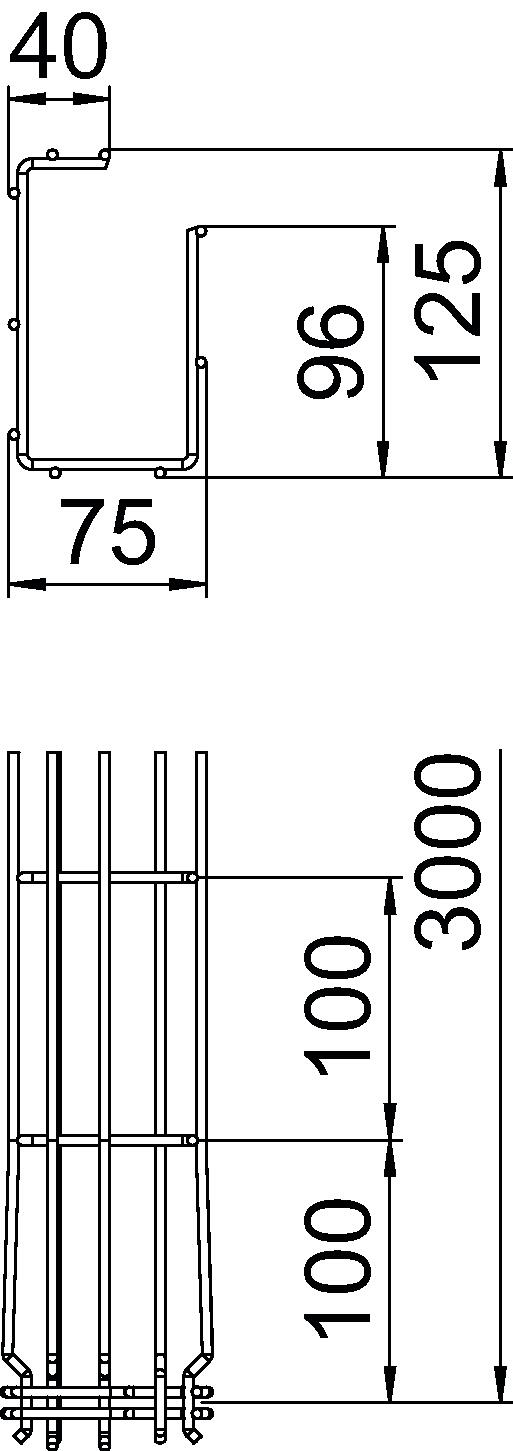

Altezza 4,92 in Altezza 125 mm Dimensione H 125 mm Dimensione A 96 mm Dimensione B 75 mm Dimensione C 38 mm Larghezza 2,95 in Larghezza 75 mm Lunghezza 3000 mm Carichi
Distanza tra gli appoggi 1,0 m 0,6 kN/m Distanza tra gli appoggi 1,5 m 0,35 kN/m Distanza tra gli appoggi 2,0 m 0,3 kN/m Distanza tra gli appoggi 2,5 m 0,25 kN/m Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 5,4561 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit Metro Declared Unit Quantity 1 Impronta CO2 (GWP) dalla culla al cancello 5,4561 kg CO2e / 1 Metro - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Connettore A4
GSV 34 A4 6016648 20 Pezzo
Fissaggio a pavimento e a parete A4
WB GR A4 6017164 20 Pezzo - Download
-
Scheda tecnica G-GRM 125 75 A4 / 6005571 , 0.22MB , pdfDichiarazione di conformità UE G-GRM 125 75 A4 / 6005571 , 0.13MB , pdfREACH Dichiarazione di conformità G-GRM 125 75 A4 / 6005571 , 0.12MB , pdfRoHS Dichiarazione di conformità G-GRM 125 75 A4 / 6005571 , 0.12MB , pdfDichiarazione ambientale di prodotto (EPD) G-GRM 125 75 A4 / 6005571 , 2.03MB , pdfGuida alla scelta GR-Magic® , 0.66MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
