Passerella grigliata G Magic® 125 G
N. art. 6005541 | EAN 4012195686453
- Descrizione prodotto
-

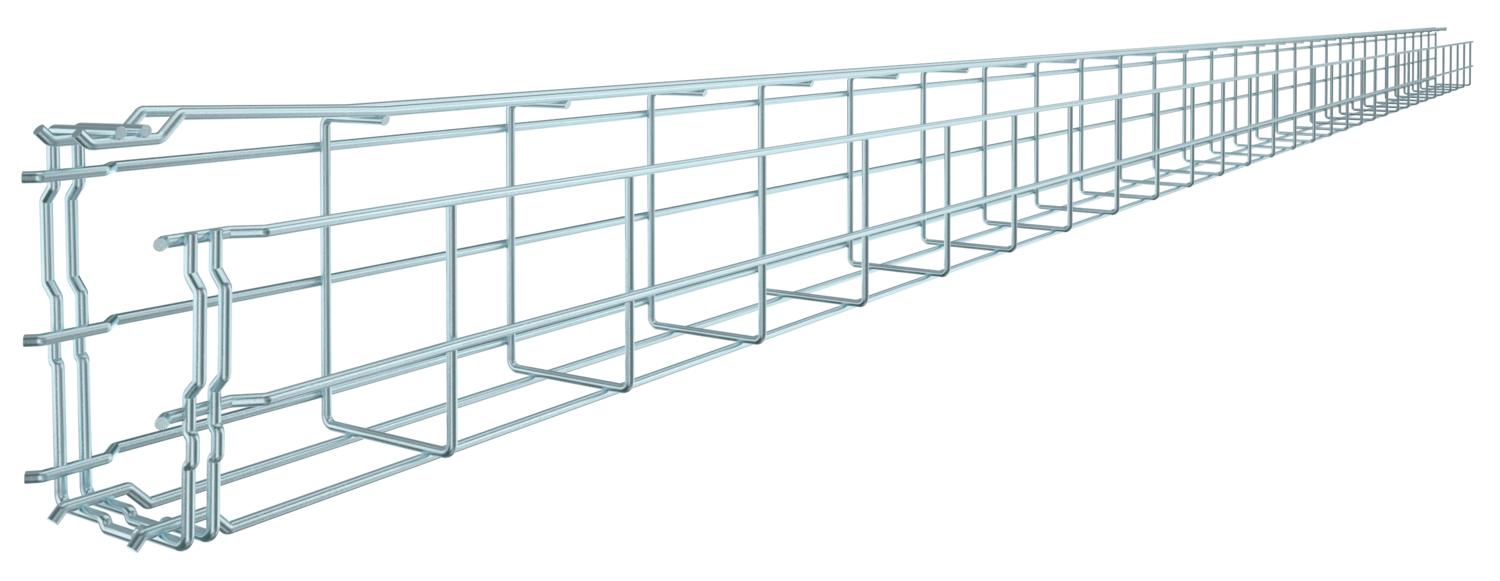

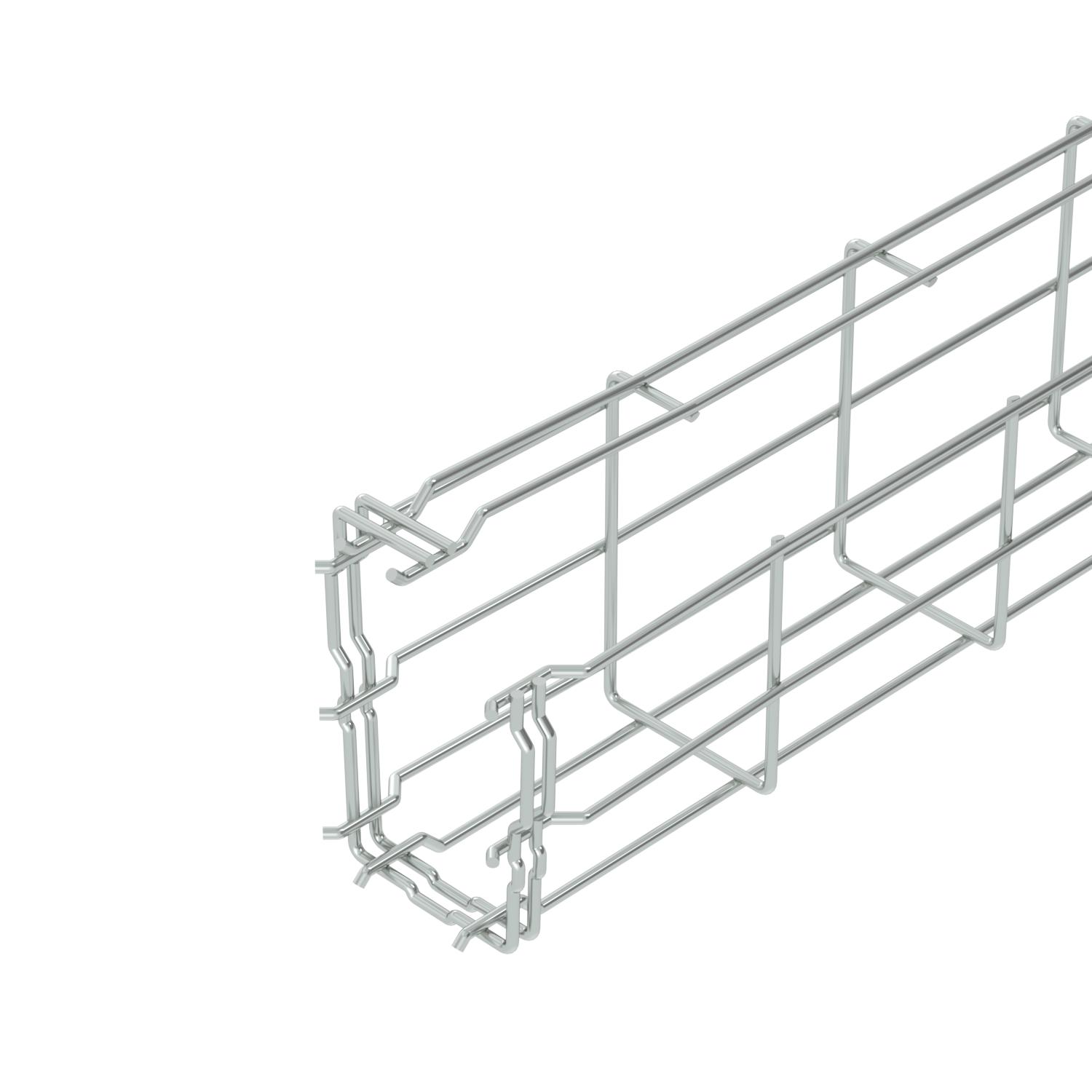

Descrizione prodottoPasserella grigliata con forma a G ad innesto rapido senza l'utilizzo di morsetti di giunzione.
Possibile montaggio diretto a parete e a soffitto. Le indicazioni relative al carico per i diversi tipi di posa sono disponibili su richiesta.
Schermatura magnetica 15 dB.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Colore zinco Conformità ROHS sì Connettore senza viti sì Diametro filo 3,9 mm Dimensione 125x75x3000 Forma del profilato Forma a G Mantenimento funzionale no Materiale Acciaio Separatore integrato senza Serie di prodotti Serie G-GRM Sezione utile 61 cm² Sezione utile 6100 mm² Super- ficie zincato galvanicamente Tipo di giunto sistema portacavi Fissaggio a scatto Tipo di prova di carico secondo IEC 61537 Tipo II Versione a grande portata no Versione connettore connettore integrato Misure

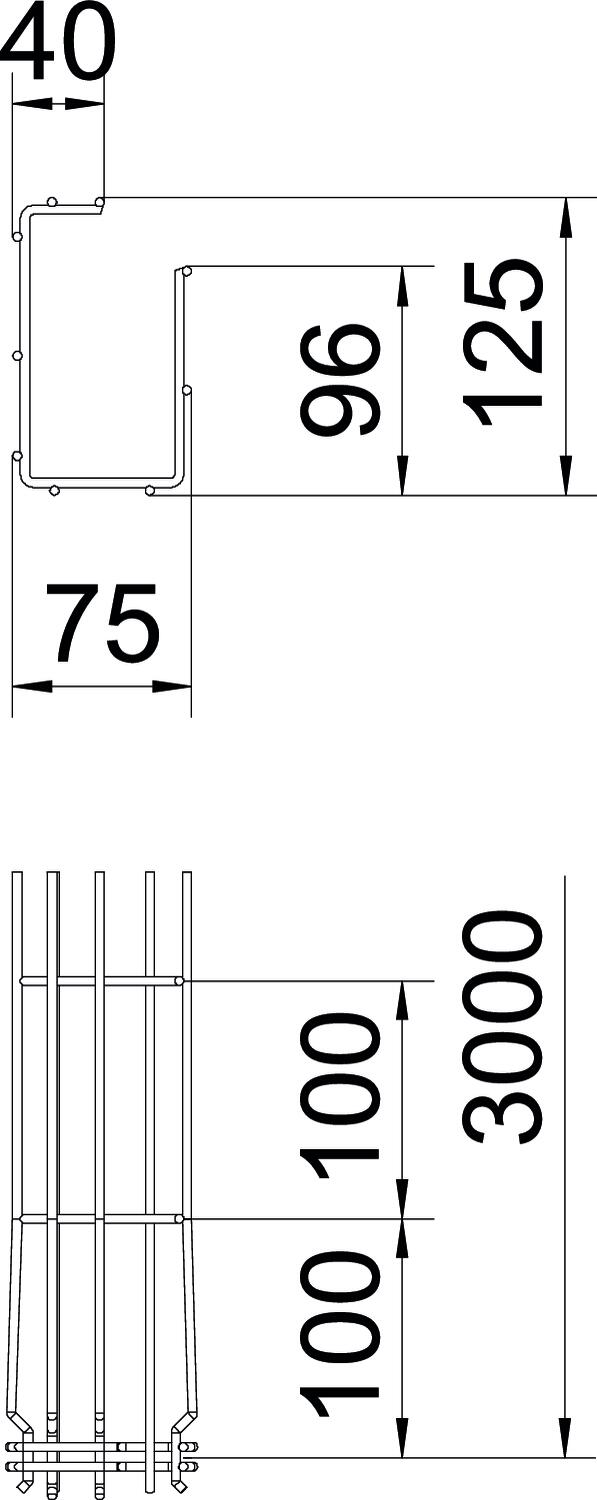

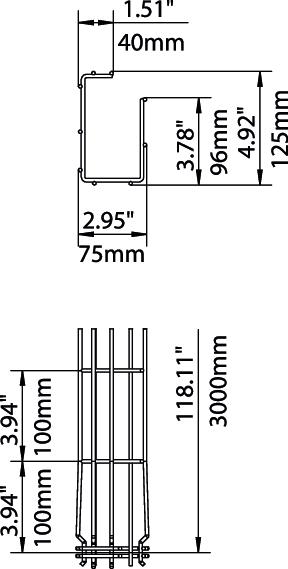

Altezza 125 mm Altezza 4,92 in Dimensione H 125 mm Dimensione A 96 mm Dimensione B 75 mm Dimensione C 38 mm Larghezza 2,95 in Larghezza 75 mm Lunghezza 3000 mm Carichi
Distanza tra gli appoggi 1,0 m 0,6 kN/m Distanza tra gli appoggi 1,5 m 0,35 kN/m Distanza tra gli appoggi 2,0 m 0,3 kN/m Distanza tra gli appoggi 2,5 m 0,25 kN/m Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 2,0574 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit Metro Declared Unit Quantity 1 Impronta CO2 (GWP) dalla culla al cancello 2,0574 kg CO2e / 1 Metro - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Connettore FT
GSV 34 FT 6016634 20 Pezzo
Fissaggio a pavimento e a parete FT
WB GR FT 6017160 20 Pezzo - Download
-
Scheda tecnica G-GRM 125 75 G / 6005541 , 0.17MB , pdfDichiarazione di conformità UE G-GRM 125 75 G / 6005541 , 0.13MB , pdfDichiarazione di conformità UK G-GRM 125 75 G / 6005541 , 0.09MB , pdfREACH Dichiarazione di conformità G-GRM 125 75 G / 6005541 , 0.12MB , pdfRoHS Dichiarazione di conformità G-GRM 125 75 G / 6005541 , 0.13MB , pdfDichiarazione ambientale di prodotto (EPD) G-GRM 125 75 G / 6005541 , 2.03MB , pdfGuida alla scelta GR-Magic® , 0.66MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
