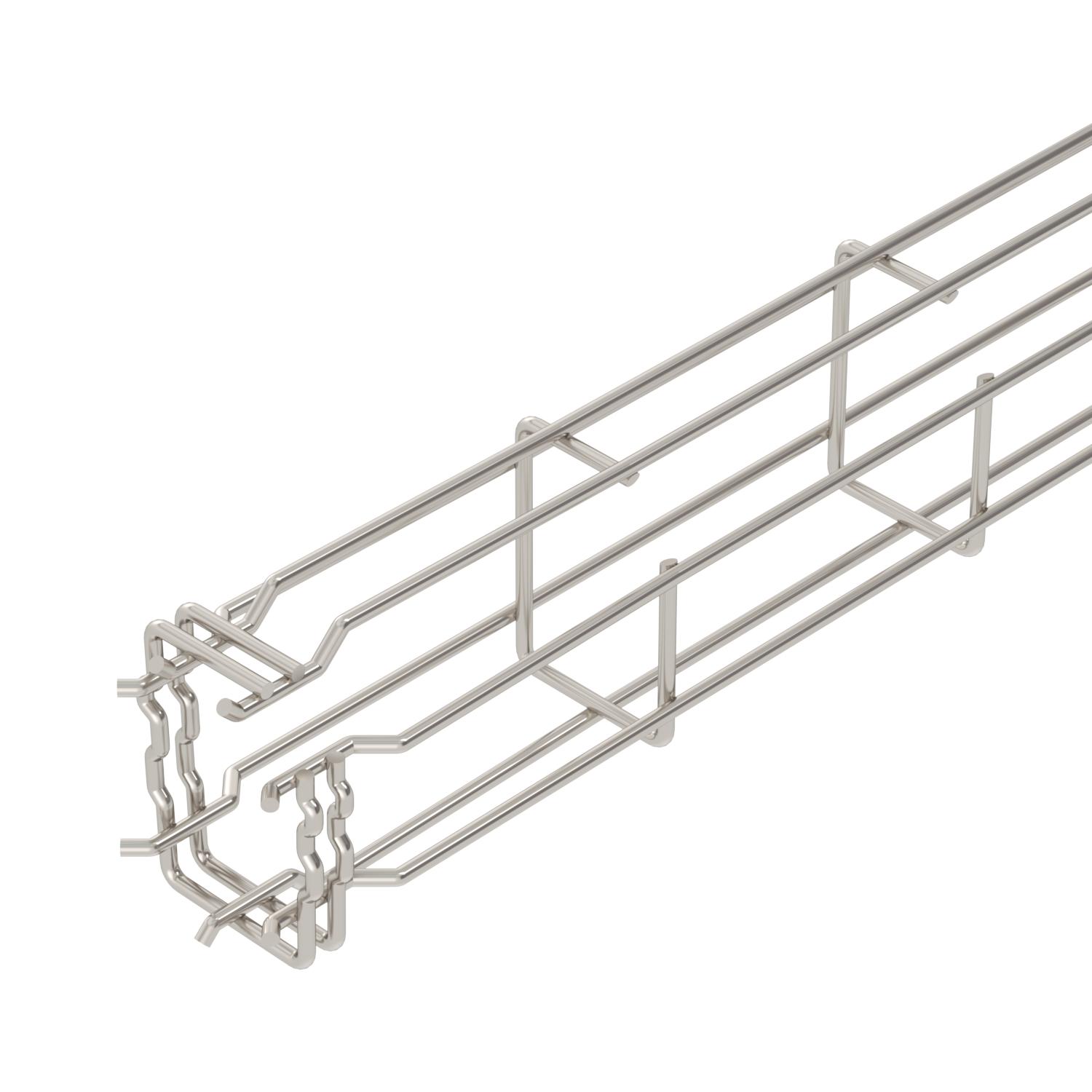

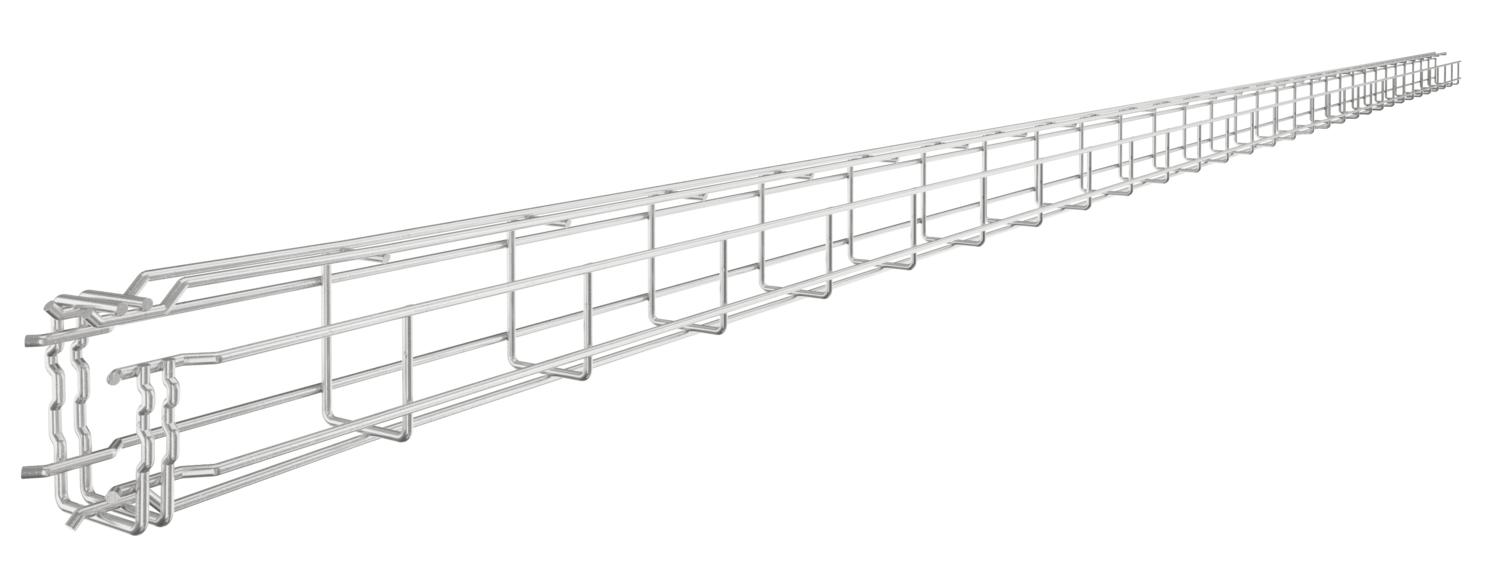

Passerella grigliata G Magic® 75 A4
N. art. 6005568 | EAN 4012195771609
- Descrizione prodotto
-
Descrizione prodottoPasserella grigliata con forma a G ad innesto rapido senza l'utilizzo di morsetti di giunzione.
Possibile montaggio diretto a parete e a soffitto. Le indicazioni relative al carico per i diversi tipi di posa sono disponibili su richiesta.
Schermatura magnetica 15 dB.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato sì Colore acciaio legato Connettore senza viti sì Diametro filo 3,9 mm Dimensione 75x50x3000 Forma del profilato Forma a G Mantenimento funzionale no Materiale Acciaio legato, INOX 1.4401 Separatore integrato senza Sezione utile 2200 mm² Sezione utile 22 cm² Super- ficie non trattato, ulteriore trattamento Tipo di giunto sistema portacavi Fissaggio a scatto Tipo di prova di carico secondo IEC 61537 Tipo II Versione a grande portata no Versione connettore connettore integrato Misure

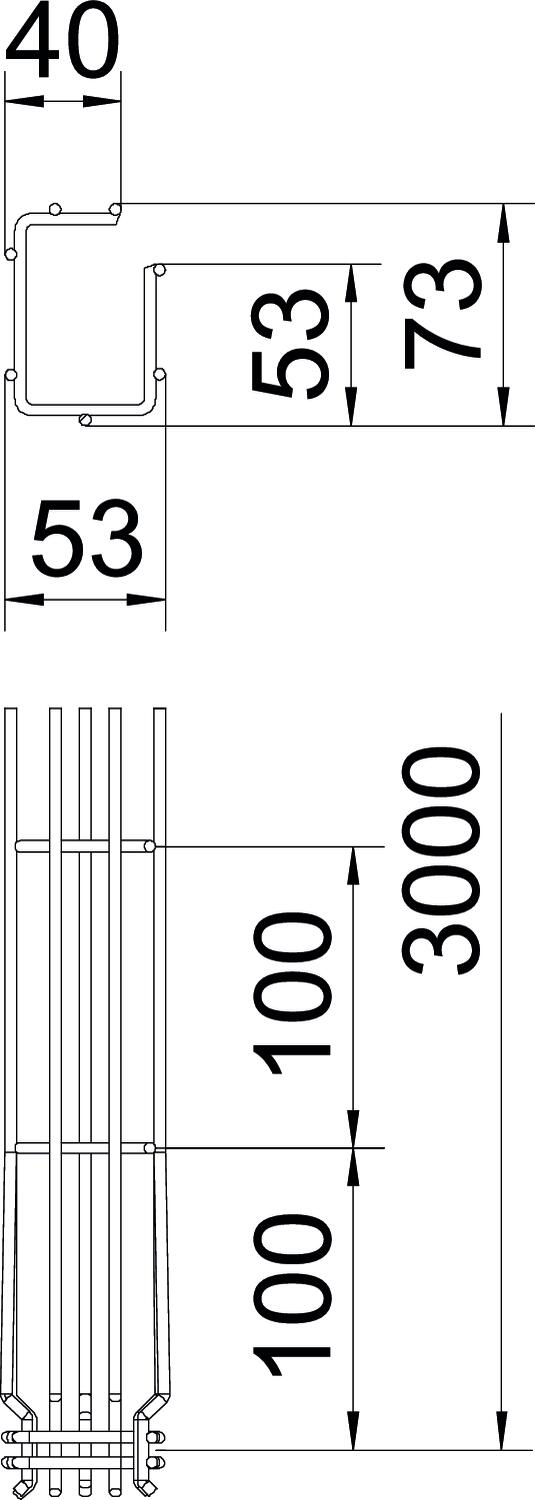

Altezza 75 mm Altezza 2,95 in Dimensione H 73 mm Dimensione A 53 mm Dimensione B 53 mm Dimensione C 38 mm Larghezza 50 mm Larghezza 1,97 in Lunghezza 3000 mm Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 4,0827 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metro Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 4,0827 kg CO2e / 1 Metro - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Connettore A4
GSV 34 A4 6016648 20 Pezzo
Fissaggio a pavimento e a parete A4
WB GR A4 6017164 20 Pezzo - Download
-
Scheda tecnica G-GRM 75 50 A4 / 6005568 , 0.22MB , pdfDichiarazione di conformità UE G-GRM 75 50 A4 / 6005568 , 0.13MB , pdfREACH Dichiarazione di conformità G-GRM 75 50 A4 / 6005568 , 0.12MB , pdfRoHS Dichiarazione di conformità G-GRM 75 50 A4 / 6005568 , 0.13MB , pdfDichiarazione ambientale di prodotto (EPD) G-GRM 75 50 A4 / 6005568 , 1.48MB , pdfGuida alla scelta GR-Magic® , 0.66MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi di passerelle grigliate , 9.52MB , pdf
