Passerella grigliata GR-Magic® 105 A2 3000 | 300 | 105 | 4,8 | 268 | no

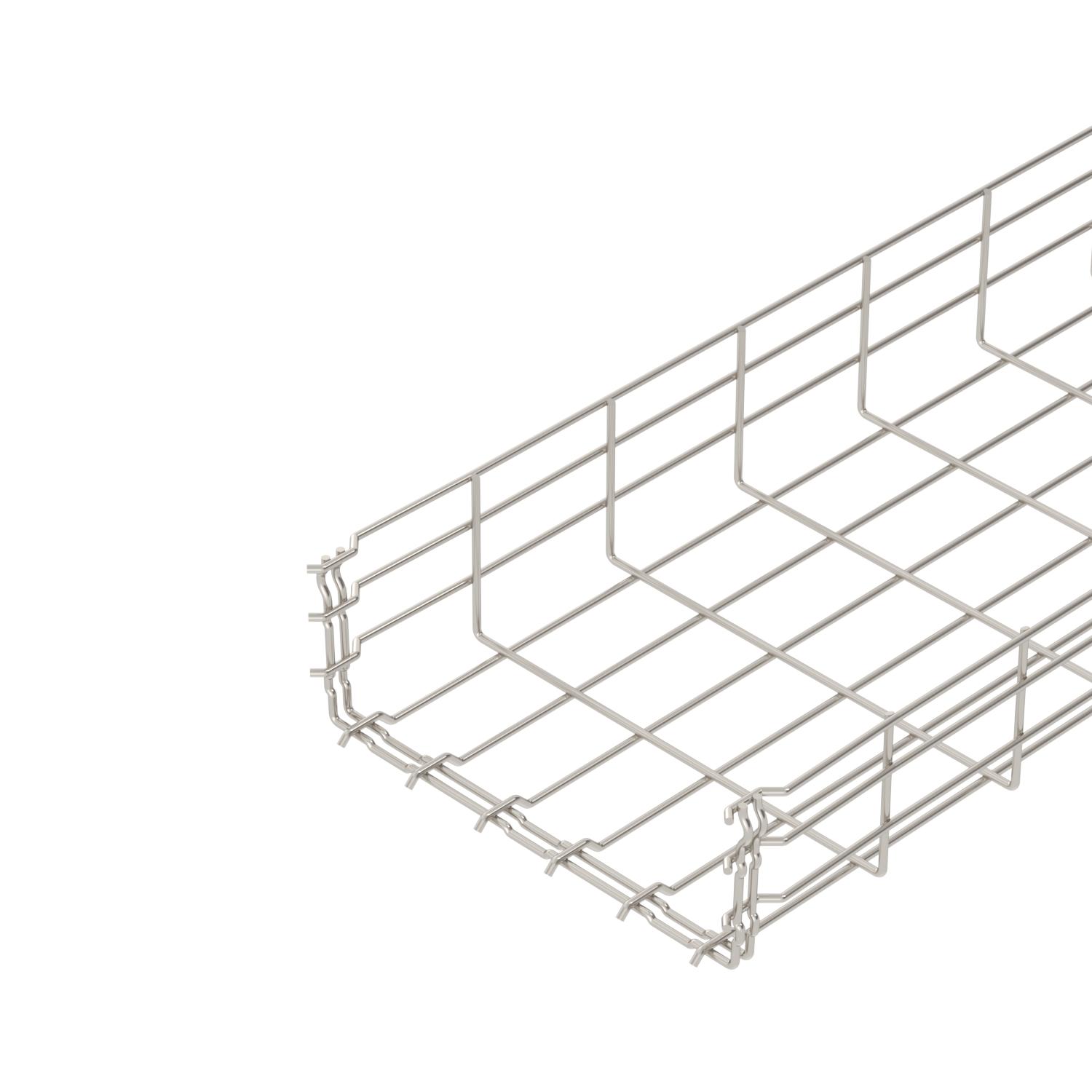

Passerella grigliata GR-Magic® 105 A2

N. art. 6002460 | EAN 4012195149644

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Altezza	105 mm

Diametro filo

Sezione utile

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

Passerella grigliata ad innesto rapido, con bordo di altezza pari a 105 mm.
Schermatura magnetica senza coperchio 15 dB, con coperchio 25 dB.

Per la passerella grigliata non sono necessari ulteriori componenti di collegamento, le due estremità vengono semplicemente inserite l'una nell'altra. La larghezza di maglia è pari a 50 x 100 mm.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	sì
Colore	acciaio legato
Connettore senza viti	sì
Diametro filo	4,8 mm
Dimensione	105x300x3000
Forma del profilato	Forma a U
Mantenimento funzionale	no
Materiale	Acciaio, INOX 1.4301

Separatore integrato	senza
Sezione utile	268 cm²
Sezione utile	26800 mm²
Super- ficie	non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

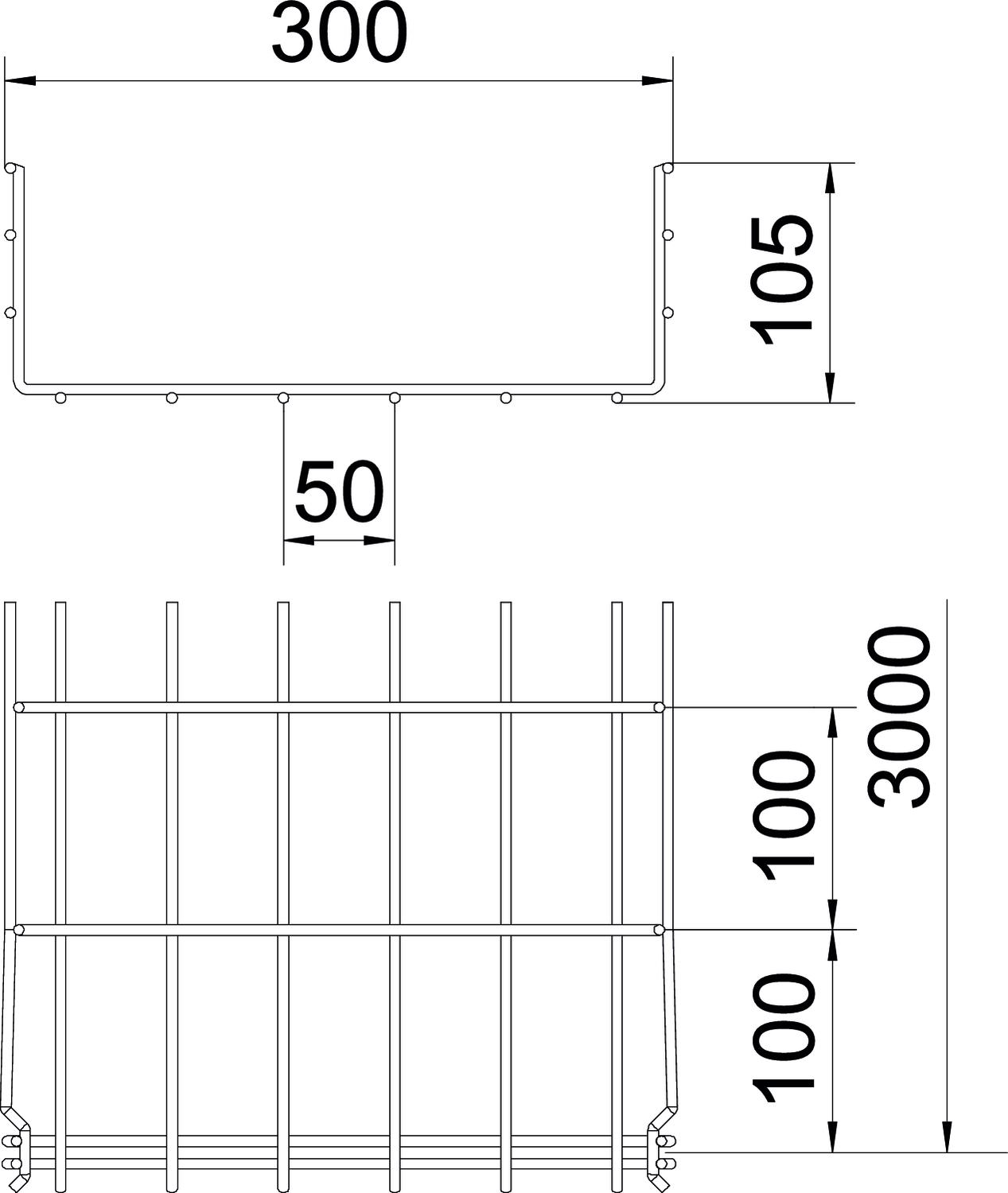

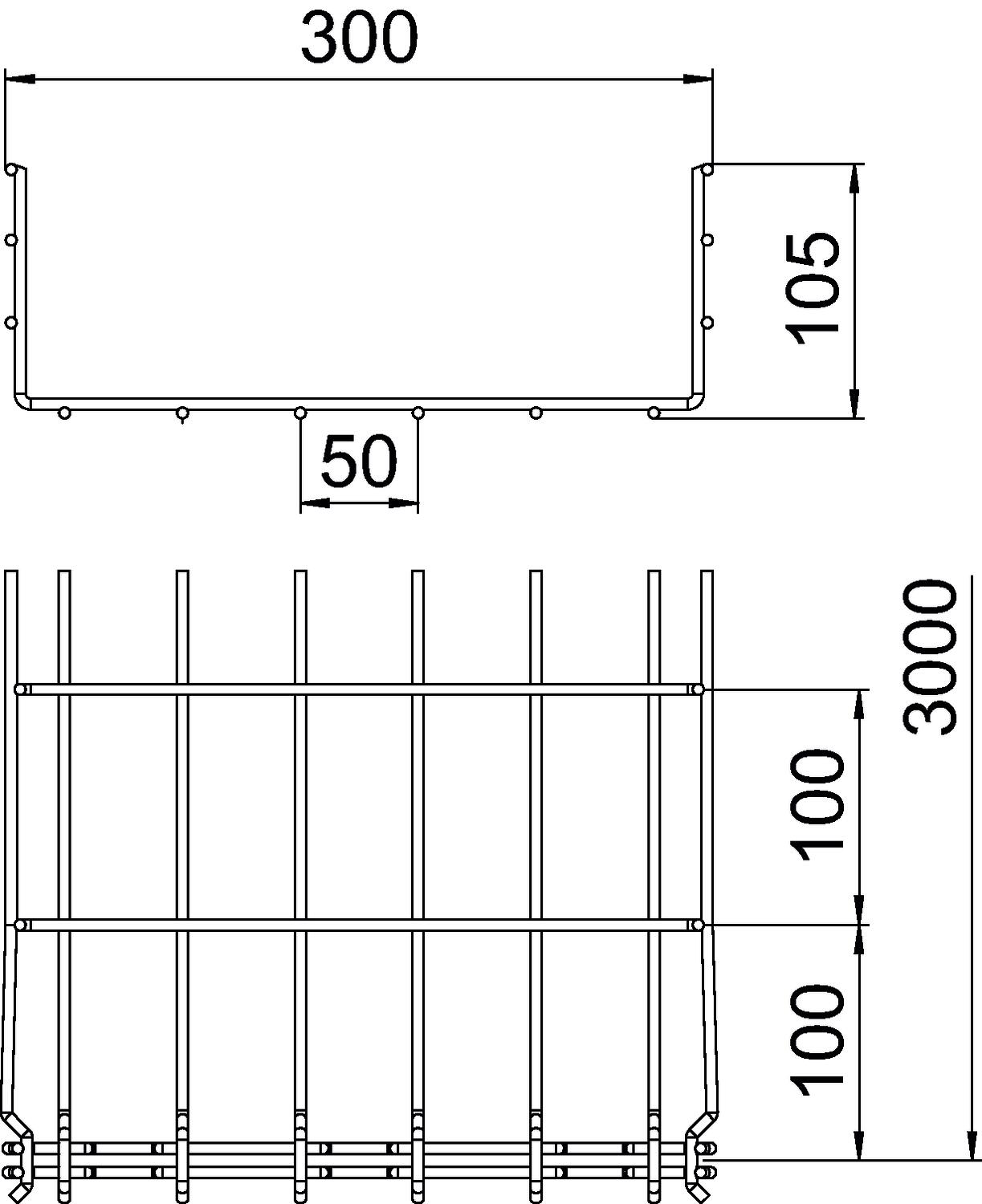

Misure

Altezza	4,13 in
Altezza	105 mm
Dimensione H	108 mm
Dimensione B	300 mm

Larghezza	11,81 in
Larghezza	300 mm
Lunghezza	3000 mm

Carichi

Distanza tra gli appoggi 1,0 m	1,1 kN/m
Distanza tra gli appoggi 1,5 m	0,75 kN/m
Distanza tra gli appoggi 2,0 m	0,53 kN/m

Distanza tra gli appoggi 2,5 m	0,38 kN/m
Distanza tra gli appoggi 3,0 m	0,3 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	11,7853 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	11,7853 kg CO2e / 1 Metro

Dati tecnici

Diagramma di carico passerella grigliata tipo GRM 105

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	N. art.	Quantità	Conf.
GRM 105 100 A2	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	no	6002451	m	3 m
GRM 105 150 A2	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	no	6002455	m	3 m
GRM 105 200 A2	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	no	6002457	m	3 m
GRM 105 300 A2	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	no	6002460	m	3 m
GRM 105 400 A2	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	no	6002463	m	3 m
GRM 105 500 A2	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	no	6002466	m	3 m
GRM 105 600 A2	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	no	6002469	m	3 m
