Passerella grigliata GR-Magic® 105 A4 3000 | 600 | 105 | 4,8 | 554 | no

Passerella grigliata GR-Magic® 105 A4

N. art. 6002485 | EAN 4012195875017

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Altezza	105 mm

Diametro filo

Sezione utile

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

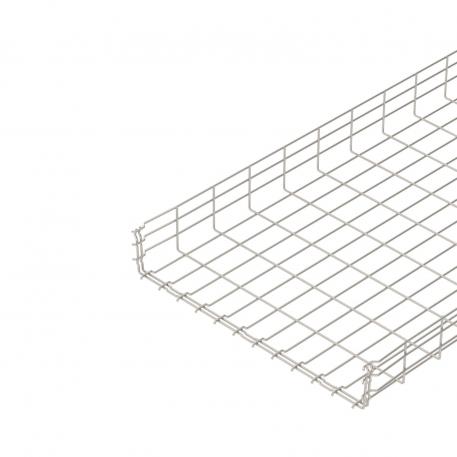

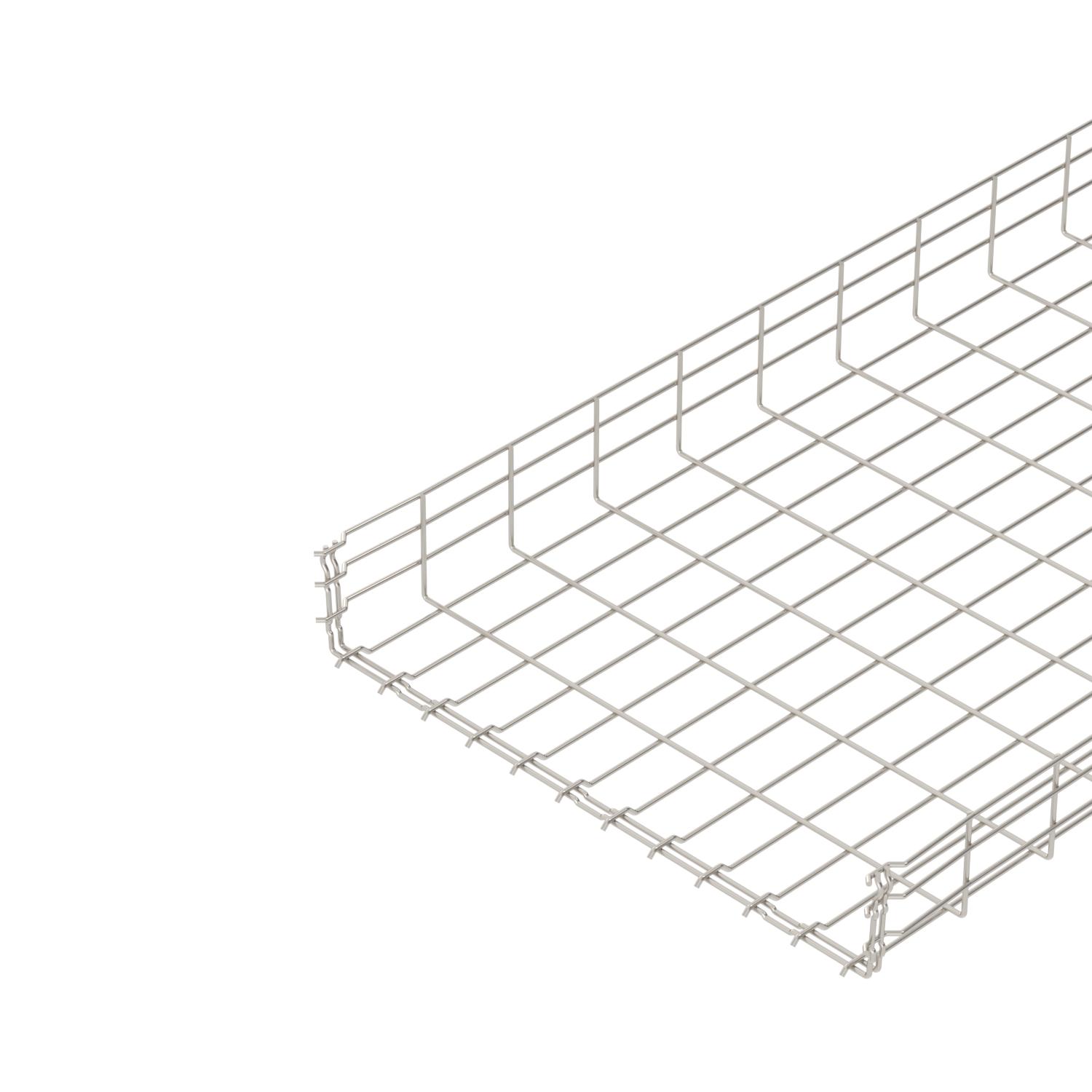

Passerella grigliata ad innesto rapido, con bordo di altezza pari a 105 mm.
Schermatura magnetica senza coperchio 15 dB, con coperchio 25 dB.

Per la passerella grigliata non sono necessari ulteriori componenti di collegamento in quanto vengono semplicemente inserite l'una nell'altra. La larghezza di maglia è pari a 50 x 100 mm.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	sì
Altezza	4,13 in
Altezza	105 mm
Colore	acciaio legato
Connettore senza viti	sì
Diametro filo	4,8 mm
Dimensione H	108 mm

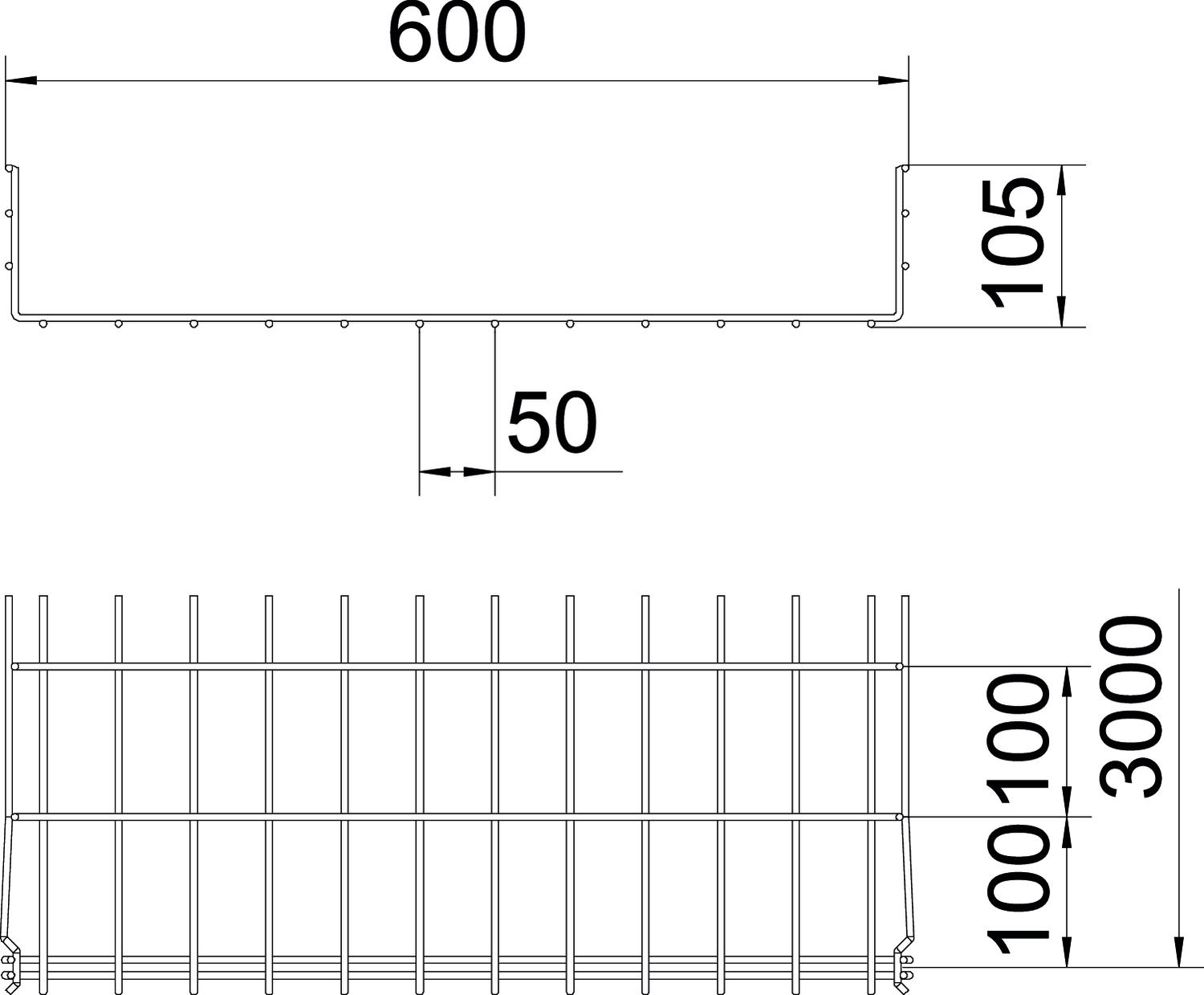

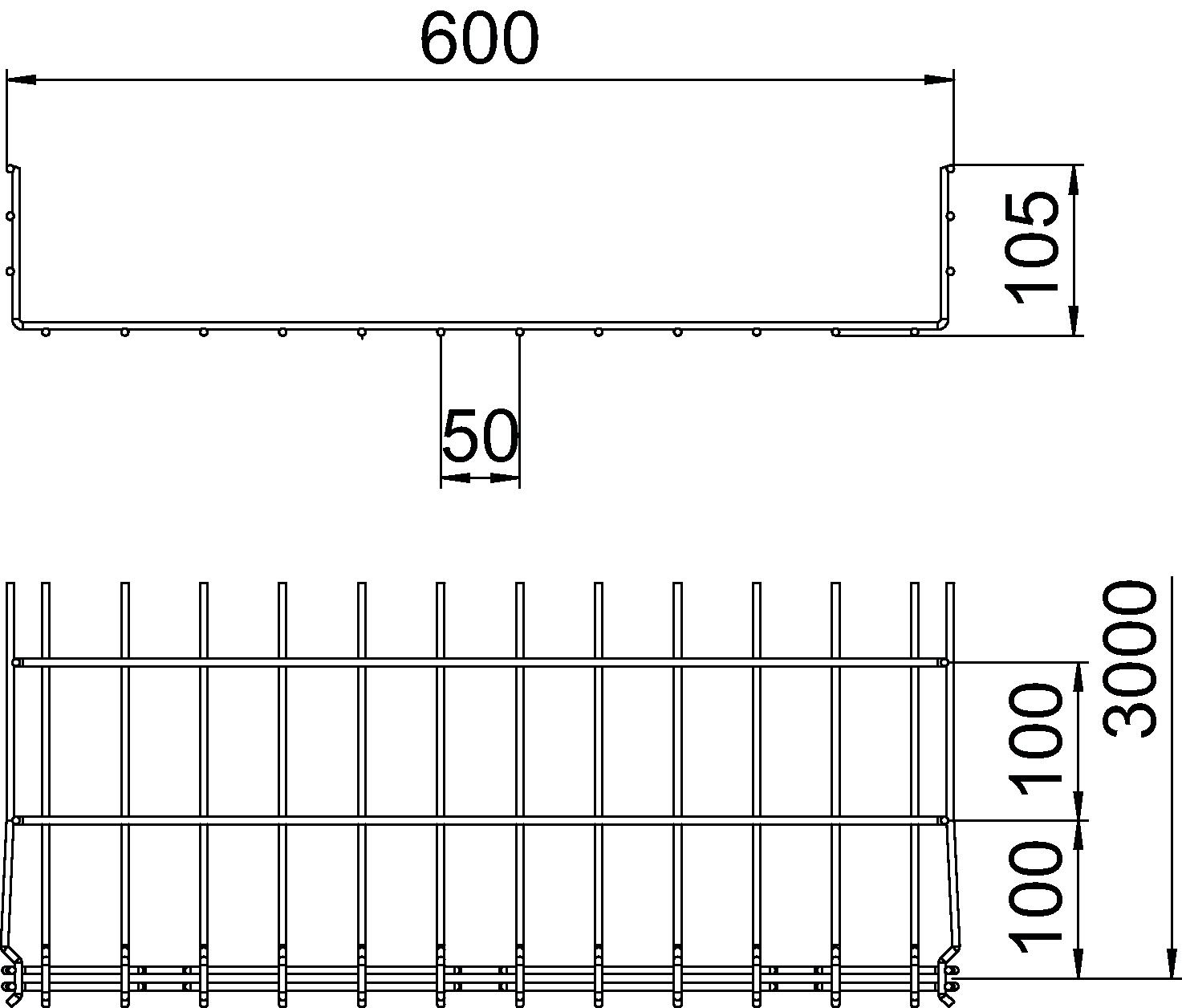

Dimensione	105x600x3000
Dimensione B	600 mm
Distanza tra gli appoggi 1,0 m	1,25 kN/m
Distanza tra gli appoggi 1,5 m	0,85 kN/m
Distanza tra gli appoggi 2,0 m	0,6 kN/m
Distanza tra gli appoggi 2,5 m	0,42 kN/m
Distanza tra gli appoggi 3,0 m	0,3 kN/m
Forma del profilato	Forma a U

Impronta CO2 (GWP) dalla culla al cancello	17,8821 kg CO2e / 1 Metro
Larghezza	23,62 in
Larghezza	600 mm
Lunghezza	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio legato, INOX 1.4401
Separatore integrato	senza
Sezione utile	554 cm²
Sezione utile	55400 mm²
Super- ficie	non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Dati tecnici

Diagramma di carico passerella grigliata tipo GRM 105

Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Carico canalina-conduttore ammesso in kN/m senza peso operatore

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	N. art.	Quantità	Conf.
GRM 105 100 A4	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	no	6002475	m	3 m
GRM 105 150 A4	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	no	6002476	m	3 m
GRM 105 200 A4	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	no	6002477	m	3 m
GRM 105 300 A4	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	no	6002479	m	3 m
GRM 105 400 A4	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	no	6002481	m	3 m
GRM 105 500 A4	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	no	6002483	m	3 m
GRM 105 600 A4	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	no	6002485	m	3 m
