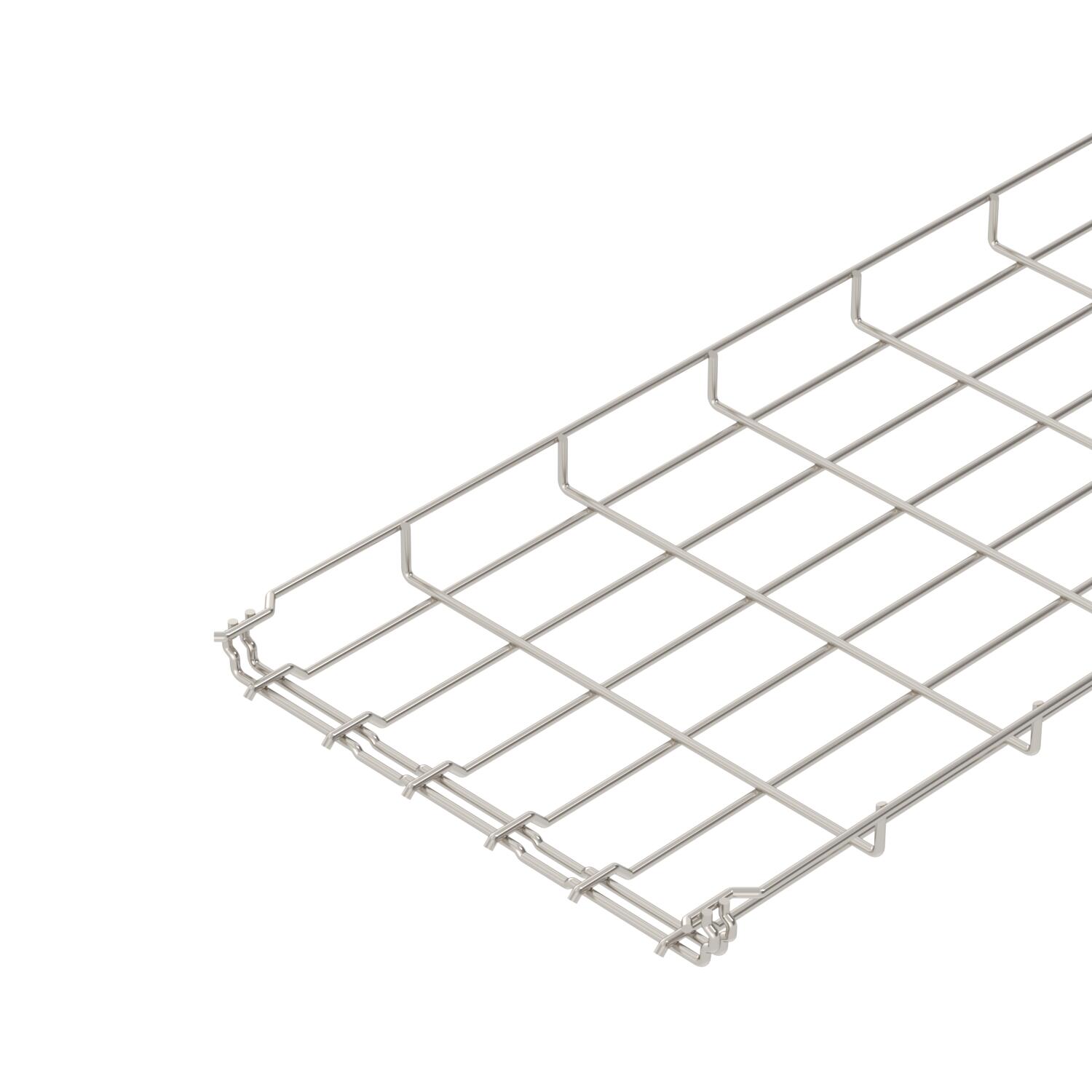

Passerella grigliata GR-Magic® 35 A4

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Altezza	35 mm

Diametro filo

Sezione utile

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

Passerella grigliata ad innesto rapido, con bordo di altezza pari a 35 mm.

Schermatura magnetica senza coperchio 15 dB, con coperchio 25 dB.

Dati tecnici

Acciaio inossidabile, decapato	sì
Altezza	1,38 in
Altezza	35 mm
Colore	acciaio legato
Connettore senza viti	sì
Diametro filo	4,8 mm

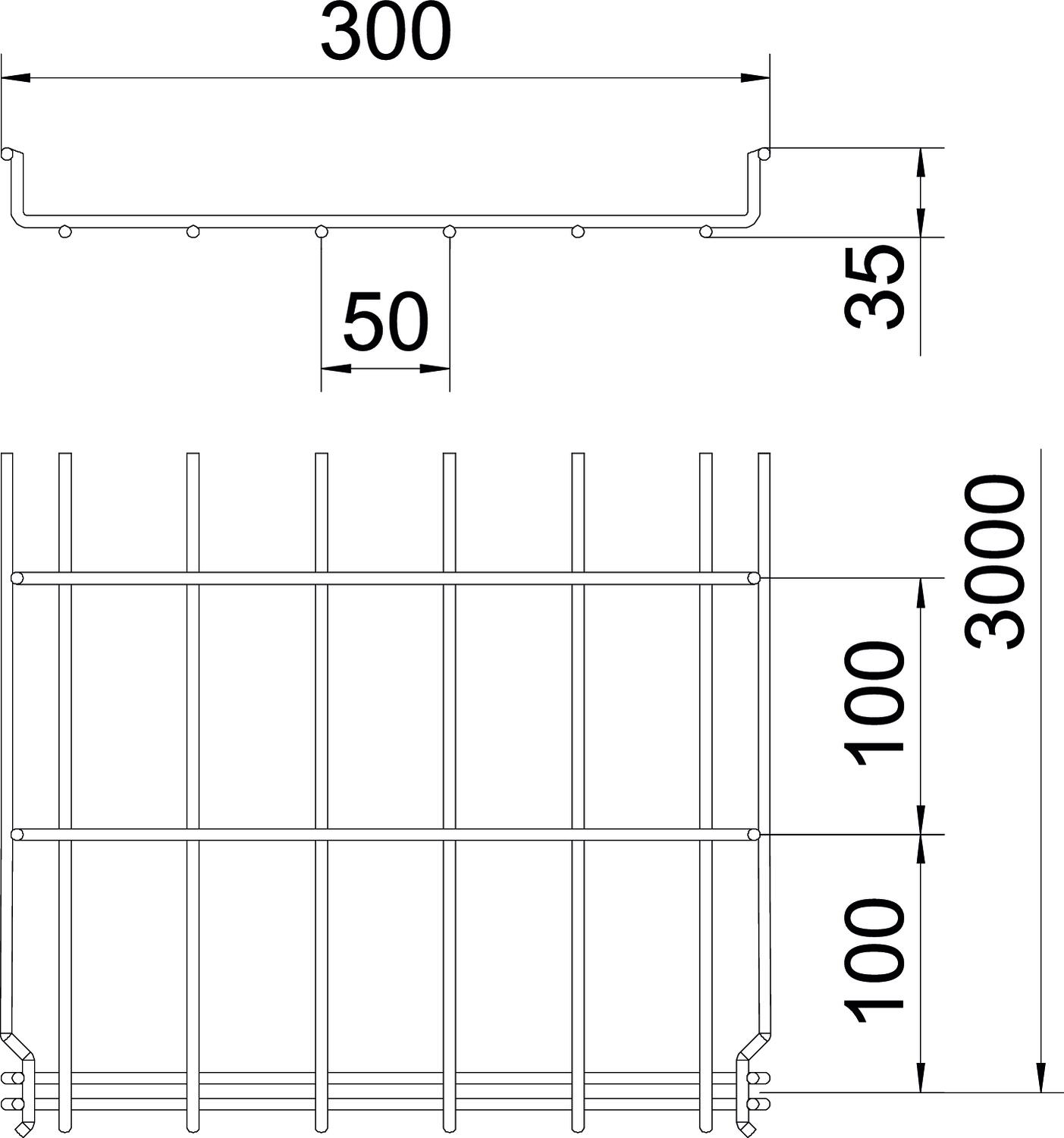

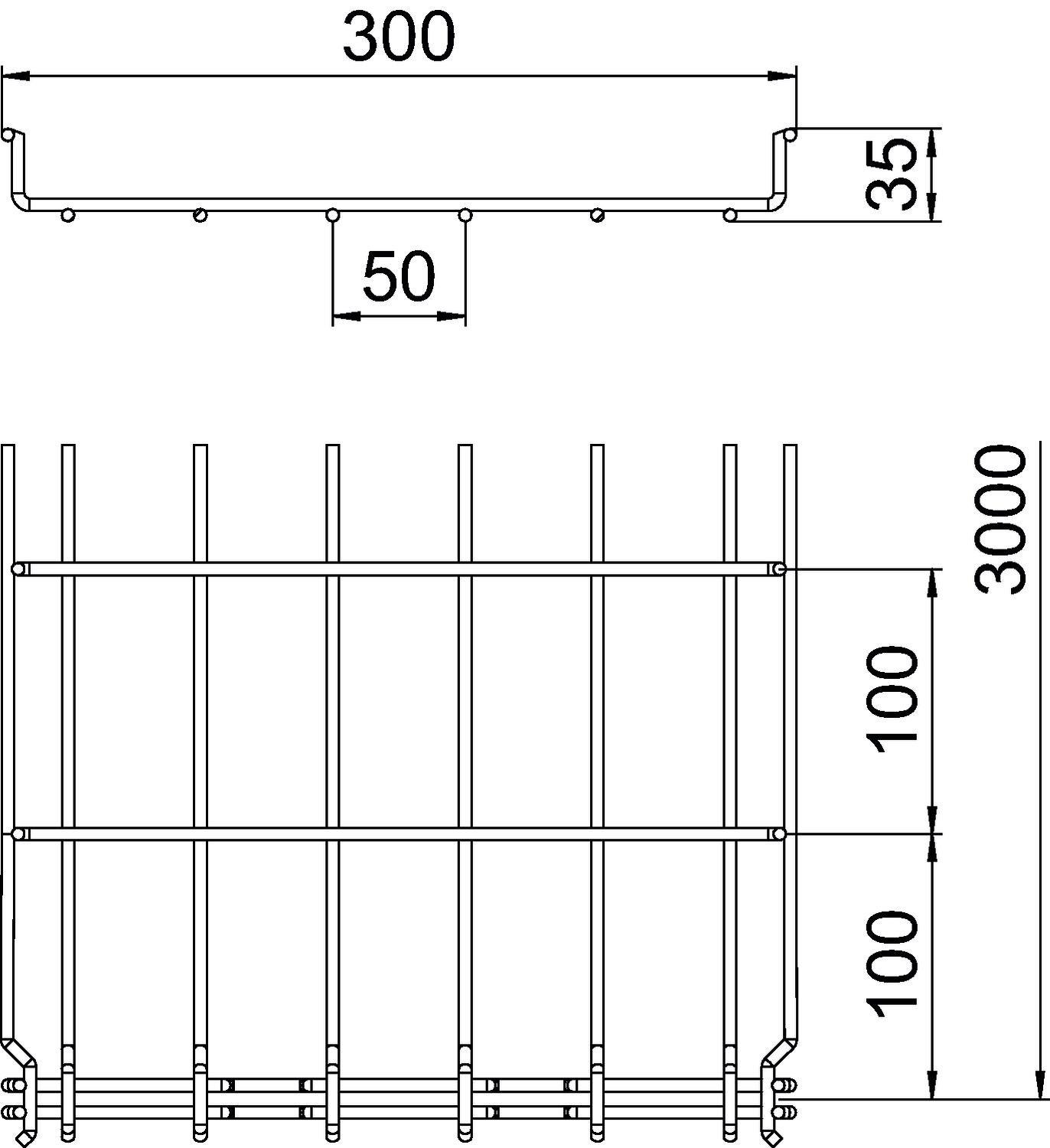

Dimensione	35x300x3000
Dimensione B	300 mm
Distanza tra gli appoggi 1,0 m	0,75 kN/m
Distanza tra gli appoggi 1,5 m	0,22 kN/m
Distanza tra gli appoggi 2,0 m	0,15 kN/m
Forma del profilato	Forma a U
Impronta CO2 (GWP) dalla culla al cancello	7,9622 kg CO2e / 1 Metro

Larghezza	300 mm
Larghezza	11,81 in
Lunghezza	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio legato, INOX 1.4401
Separatore integrato	senza
Sezione utile	10500 mm²
Sezione utile	71,3 cm²
Super- ficie	non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Dati tecnici

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	N. art.	Quantità	Conf.
GRM 35 50 A4	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	no	6000086	m	3 m
GRM 35 100 A4	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	no	6000087	m	3 m
GRM 35 150 A4	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	no	6000089	m	3 m
GRM 35 200 A4	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	no	6000090	m	3 m
GRM 35 300 A4	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	no	6000091	m	3 m
