Passerella grigliata pesante SGR 105 G 3000 | 200 | 105 | 6 | 175 | no

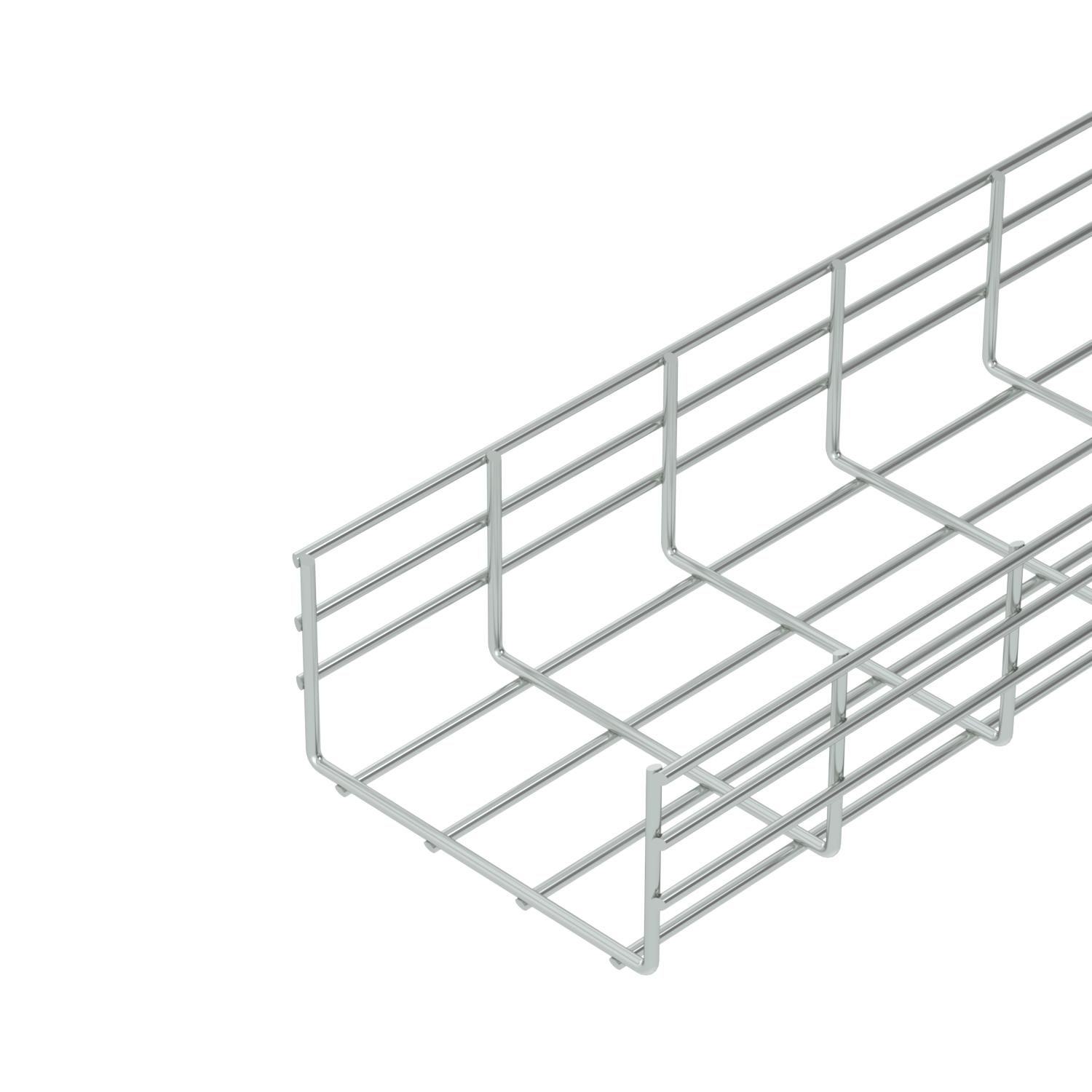

Passerella grigliata pesante SGR 105 G

N. art. 6002612 | EAN 4012196397914

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Altezza	105 mm

Diametro filo	6 mm

Sezione utile

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

Passerella grigliata composta da fili in acciaio saldati a punto con bordo di altezza pari a 105 mm.
Schermatura magnetica senza coperchio 15 dB, con coperchio 25 dB.

La dimensione delle maglie è di 50 x 100 mm.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	4,13 in
Altezza	105 mm
Colore	zinco
Diametro filo	6 mm
Dimensione	105x200x3000
Dimensione B	200 mm
Distanza tra gli appoggi 1,0 m	3,1 kN/m
Distanza tra gli appoggi 1,5 m	1,75 kN/m
Distanza tra gli appoggi 2,0 m	1,15 kN/m
Distanza tra gli appoggi 2,5 m	0,79 kN/m
Distanza tra gli appoggi 3,0 m	0,6 kN/m
Distanza tra gli appoggi 3,5 m	0,5 kN/m
Distanza tra gli appoggi 4,0 m	0,4 kN/m
Forma del profilato	Forma a U

Impronta CO2 (GWP) dalla culla al cancello	5,6745 kg CO2e / 1 Metro
Larghezza	7,87 in
Larghezza	200 mm
Lunghezza	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Separatore integrato	senza
Sezione utile	17500 mm²
Sezione utile	175 cm²
Super- ficie	zincato galvanicamente
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Schema di sollecitazione passerella grigliata tipo SGR 105

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	N. art.	Quantità	Conf.
SGR 105 150 G	3000 mm	150 mm	105 mm	6 mm	130 cm²	no	6002608	m	3 m
SGR 105 200 G	3000 mm	200 mm	105 mm	6 mm	175 cm²	no	6002612	m	3 m
SGR 105 300 G	3000 mm	300 mm	105 mm	6 mm	268 cm²	no	6002614	m	3 m
SGR 105 400 G	3000 mm	400 mm	105 mm	6 mm	363 cm²	no	6002616	m	3 m
SGR 105 500 G	3000 mm	500 mm	105 mm	6 mm	459 cm²	no	6002620	m	3 m
SGR 105 600 G	3000 mm	600 mm	105 mm	6 mm	554 cm²	no	6002622	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore G	GUV 6 G	6016572	Pezzo	20 Pezzo
Coperchio, non forato FS	DRLU 200 FS	6052210	m	3 m

Accessori di montaggio

Prodotti	Tipo	N. art.	Quantità	Conf.
Cappuccio protettivo	SGR KS OR	6003758	Pezzo	500 Pezzo
Separatore 85 DD	TSG 85 DD	6062331	m	3 m
Fissaggio coperchio, universale A2	DKU A2	6065600	Pezzo	20 Pezzo
Piastra uscita cavo FS	KAB GR FS	6220139	Pezzo	10 Pezzo
