Passerella RKS-Magic® 60 FS 3050 | 400 | 60 | 0,9 | sì | zinco | Acciaio | zincato in continuo

Passerella RKS-Magic® 60 FS

N. art. 6047689 | EAN 4012195391227

N. art. / Tipo

Lunghezza	3050 mm

Larghezza

Altezza	60 mm

Spessore lamiera

Mantenimento funzionale

Colore	zinco

Materiale	Acciaio

Super- ficie	zincato in continuo

Descrizione prodotto

Descrizione prodotto

Passerella con sistema di fissaggio rapido integrato. La lunghezza utile della passerella è di 3.000 mm.

La passerella dispone di una foratura laterale passante di 7 x 20 mm per l'installazione di altri componenti di connessione e di montaggio.

La perforazione per la sospensione dell'asta filettata diretta ha un diametro di 11 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	2 in
Altezza	60 mm
Classe di carico NEMA	8AA
Colore	zinco
Con parte superiore	no
Dimensione	60x400x3050
Dimensione B	400 mm
Dimensione t	200 mm
Dimensione x	300 mm
Dimensione y	350 mm
Distanza tra gli appoggi 1,0 m	2,1 kN/m
Distanza tra gli appoggi 1,5 m	1,35 kN/m
Distanza tra gli appoggi 2,0 m	0,8 kN/m
Distanza tra gli appoggi 2,5 m	0,6 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO2 (GWP) dalla culla al cancello	8,3196 kg CO2e / 1 Metro
Larghezza	400 mm

Larghezza	16 in
Lunghezza	3050 mm
Lunghezza	10 ft
Lunghezza utile	3000 mm
Mantenimento funzionale	sì
Materiale	Acciaio
Perforazione di base	1
Protezione antincendio	Mantenimento funzionale struttura portante specifica per cavi, Impiego per soffitti con protezione antincendio
Schermatura magnetica con coperchio	50 dB
Schermatura magnetica senza coperchio	20 dB
Sezione utile	238 cm²
Sezione utile	23800 mm²
Spessore lamiera	0,04 in
Spessore lamiera	0,9 mm
Super- ficie	zincato in continuo
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Dati tecnici

Schema di sollecitazione passerella portacavi tipo RKSM 60

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Spessore lamiera	Mantenimento funzionale	Colore	Materiale	Super- ficie	N. art.	Quantità	Conf.
RKSM 610 FS	3050 mm	100 mm	60 mm	0,75 mm	sì	zinco	Acciaio	zincato in continuo	6047611	m	3 m
RKSM 615 FS	3050 mm	150 mm	60 mm	0,75 mm	sì	zinco	Acciaio	zincato in continuo	6047630	m	3 m
RKSM 620 FS	3050 mm	200 mm	60 mm	0,75 mm	sì	zinco	Acciaio	zincato in continuo	6047638	m	3 m
RKSM 630 FS	3050 mm	300 mm	60 mm	0,75 mm	sì	zinco	Acciaio	zincato in continuo	6047654	m	3 m
RKSM 640 FS	3050 mm	400 mm	60 mm	0,9 mm	sì	zinco	Acciaio	zincato in continuo	6047689	m	3 m
RKSM 650 FS	3050 mm	500 mm	60 mm	0,9 mm	no	zinco	Acciaio	zincato in continuo	6047719	m	3 m
RKSM 660 FS	3050 mm	600 mm	60 mm	0,9 mm	no	zinco	Acciaio	zincato in continuo	6047735	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Set connettori lineari Magic FS	KTSMV 640 FS	6068922	Pezzo	1 Pezzo
Curva 45° 60 FS	RB 45 640 FS	6036108	Pezzo	1 Pezzo

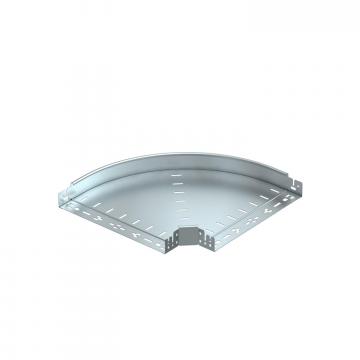

Curva 90° 60 FS	RB 90 640 FS	6036568	Pezzo	1 Pezzo
Curva ad angolazione regolabile 60 FS	RB W 640 FS	6037108	Pezzo	1 Pezzo
Derivazione laterale 60 FS	RAA 640 FS	6042119	Pezzo	1 Pezzo
Raccordo a T 60 FS	RT 640 FS	6038108	Pezzo	1 Pezzo
Derivazione a croce 60 FS	RK 640 FS	7027317	Pezzo	1 Pezzo
Coperchio con bussola girevole FS	DRL 400 FS	6052401	m	3 m
Separatore 60 FS	TSG 60 FS	6062068	m	3 m
Curva 45° Magic 60 FS	RBM 45 640 FS	6041048	Pezzo	1 Pezzo
