Passerella RKS-Magic® 60 FS 3050 | 600 | 60 | 0,9 | no | zinco | Acciaio | zincato in continuo

Passerella RKS-Magic® 60 FS

N. art. 6047735 | EAN 4012195391241

N. art. / Tipo

Lunghezza	3050 mm

Larghezza

Altezza	60 mm

Spessore lamiera

Mantenimento funzionale

Colore	zinco

Materiale	Acciaio

Super- ficie	zincato in continuo

Descrizione prodotto

Descrizione prodotto

Passerella con sistema di fissaggio rapido integrato. La lunghezza utile della passerella è di 3.000 mm.

La passerella dispone di una foratura laterale passante di 7 x 20 mm per l'installazione di altri componenti di connessione e di montaggio.

La perforazione per la sospensione dell'asta filettata diretta ha un diametro di 11 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

L'equipotenzializzazione è garantita senza componenti aggiuntivi.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	zinco
Con parte superiore	no
Dimensione	60x600x3050
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Lunghezza utile	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Perforazione di base	1

Schermatura magnetica con coperchio	50 dB
Schermatura magnetica senza coperchio	20 dB
Sezione utile	35800 mm²
Sezione utile	358 cm²
Spessore lamiera	0,9 mm
Spessore lamiera	0,04 in
Super- ficie	zincato in continuo
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Misure

Altezza	60 mm
Altezza	2 in
Dimensione B	600 mm
Dimensione t	400 mm
Dimensione x	450 mm

Dimensione y	550 mm
Larghezza	24 in
Larghezza	600 mm
Lunghezza	3050 mm
Lunghezza	10 ft

Carichi

Classe di carico NEMA	8AA
Distanza tra gli appoggi 1,0 m	2,1 kN/m
Distanza tra gli appoggi 1,5 m	1,4 kN/m

Distanza tra gli appoggi 2,0 m	0,8 kN/m
Distanza tra gli appoggi 2,5 m	0,6 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	11,3618 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	11,3618 kg CO2e / 1 Metro

Dati tecnici

Schema di sollecitazione passerella portacavi tipo RKSM 60

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Spessore lamiera	Mantenimento funzionale	Colore	Materiale	Super- ficie	N. art.	Quantità	Conf.
RKSM 610 FS	3050 mm	100 mm	60 mm	0,75 mm	sì	zinco	Acciaio	zincato in continuo	6047611	m	3 m
RKSM 615 FS	3050 mm	150 mm	60 mm	0,75 mm	sì	zinco	Acciaio	zincato in continuo	6047630	m	3 m
RKSM 620 FS	3050 mm	200 mm	60 mm	0,75 mm	sì	zinco	Acciaio	zincato in continuo	6047638	m	3 m
RKSM 630 FS	3050 mm	300 mm	60 mm	0,75 mm	sì	zinco	Acciaio	zincato in continuo	6047654	m	3 m
RKSM 640 FS	3050 mm	400 mm	60 mm	0,9 mm	sì	zinco	Acciaio	zincato in continuo	6047689	m	3 m
RKSM 650 FS	3050 mm	500 mm	60 mm	0,9 mm	no	zinco	Acciaio	zincato in continuo	6047719	m	3 m
RKSM 660 FS	3050 mm	600 mm	60 mm	0,9 mm	no	zinco	Acciaio	zincato in continuo	6047735	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Set connettori lineari Magic FS	KTSMV 660 FS	6068926	Pezzo	1 Pezzo
Curva 45° 60 FS	RB 45 660 FS	6036113	Pezzo	1 Pezzo
Curva 90° 60 FS	RB 90 660 FS	6036572	Pezzo	1 Pezzo
Curva ad angolazione regolabile 60 FS	RB W 660 FS	6037112	Pezzo	1 Pezzo
Derivazione laterale 60 FS	RAA 660 FS	6042123	Pezzo	1 Pezzo
Raccordo a T 60 FS	RT 660 FS	6038112	Pezzo	1 Pezzo

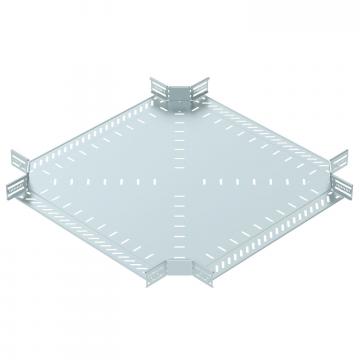

Derivazione a croce 60 FS	RK 660 FS	7027321	Pezzo	1 Pezzo
Coperchio con bussola girevole FS	DRL 600 FS	6052606	m	3 m
Separatore 60 FS	TSG 60 FS	6062068	m	3 m
