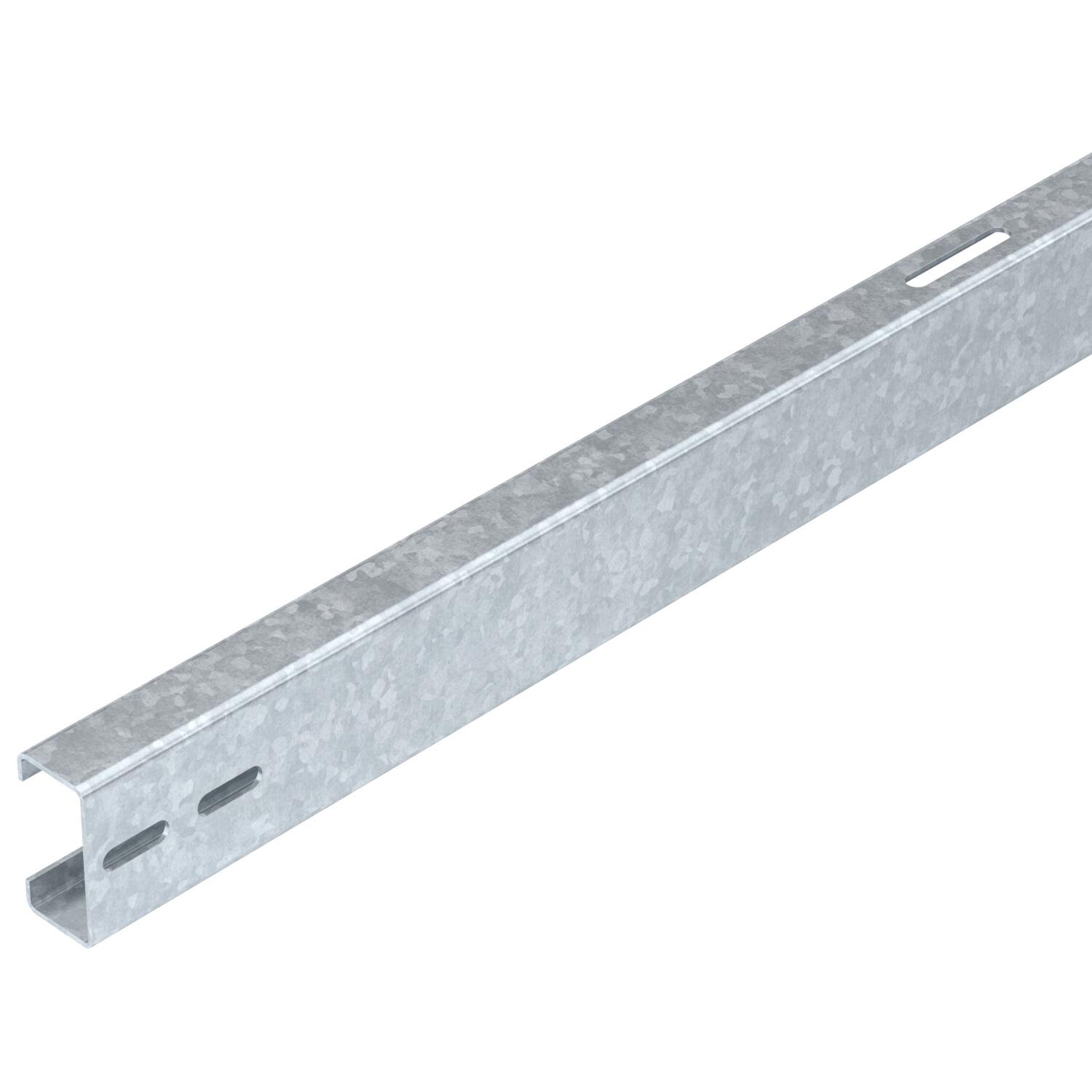

Profilato di supporto per montaggio modulo FV, a terra

N. art. 5900510 | EAN 4012197396947

N. art. / Tipo	5900510 / TP 1050 FT

Lunghezza	5925 mm

Descrizione prodotto

Descrizione prodotto

Profilato di supporto per il montaggio di moduli fotovoltaici in sistemi a terra. Montaggio del profilato di supporto su supporti premontati con morsetto a croce KV FT. Montaggio di moduli FV su profilati di supporto tramite morsetti terminali e/o intermedi. Collegamento di molteplici profilati di supporto con giunto lineare LV FT o morsetto a croce KV FT, avvitabile.

Dati tecnici

Misure

Altezza	80 mm
Canalina per cavi integrata	no
Canalina per cavi opzionale	no
Colore	zinco

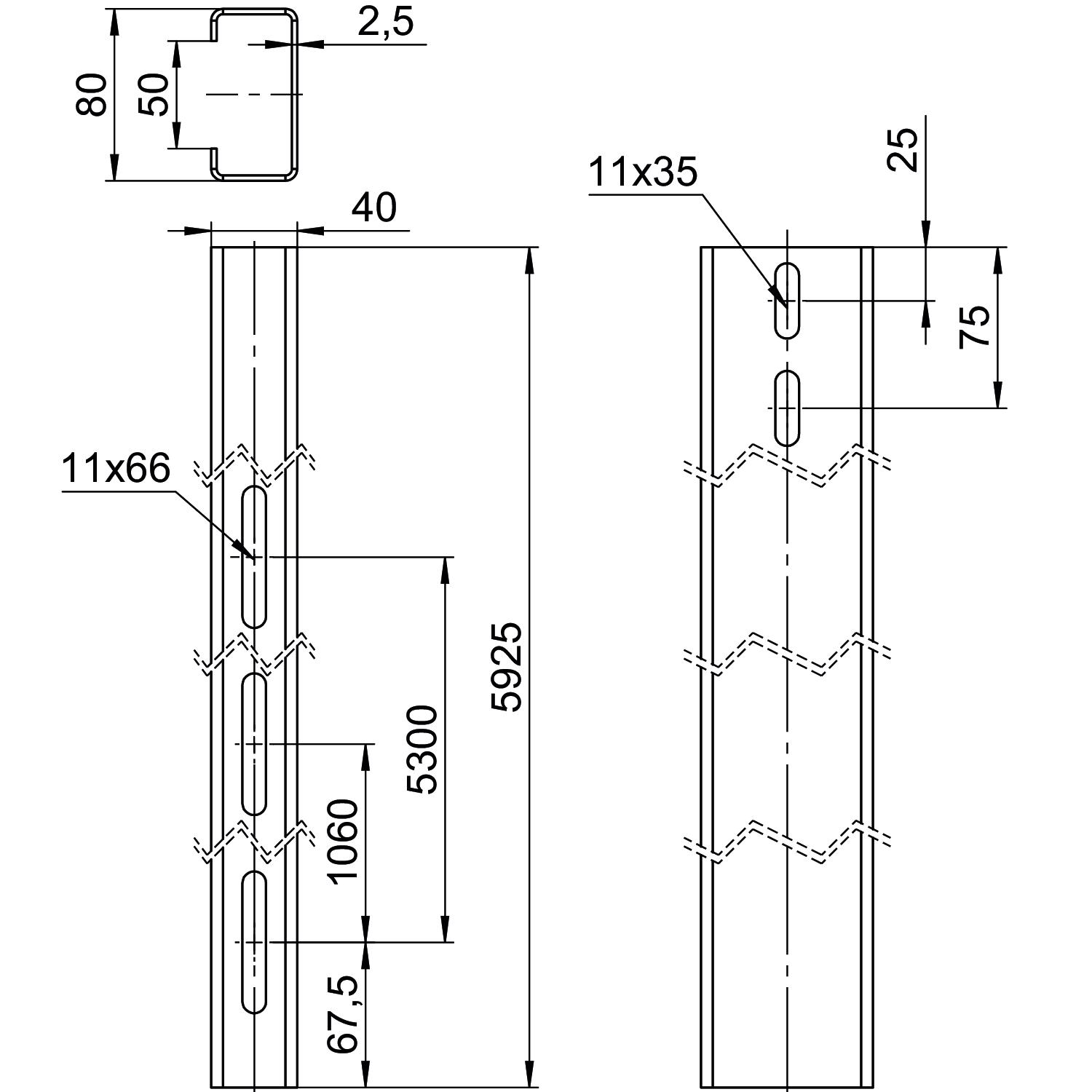

Dimensione	40x80x5925
Impronta CO2 (GWP) dalla culla al cancello	40,7752 kg CO2e / 1 Pezzo
Larghezza	40 mm

Larghezza modulo max.	1050 mm
Larghezza modulo min.	1040 mm
Lunghezza	5925 mm
Materiale	Acciaio
Momento di resistenza Wx	10600 mm³
Momento di resistenza Wy	5200 mm³
Super- ficie	zincato a caldo per immersione

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	N. art.	Quantità	Conf.
TP 1050 FT	5925 mm	5900510	Pezzo	1 Pezzo

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Supporto premontato per montaggio modulo FV, a terra	VT 10S FT	5901550	Pezzo	1 Pezzo
Supporto premontato per montaggio modulo FV, a terra	VT 10M FT	5901552	Pezzo	1 Pezzo
Supporto premontato per montaggio modulo FV, a terra	VT 10L FT	5901554	Pezzo	1 Pezzo
Supporto premontato per montaggio modulo FV, a terra	VT 25S FT	5901556	Pezzo	1 Pezzo
Supporto premontato per montaggio modulo FV, a terra	VT 25M FT	5901558	Pezzo	1 Pezzo
Supporto premontato per montaggio modulo FV, a terra	VT 25L FT	5901560	Pezzo	1 Pezzo
Supporto premontato per montaggio modulo FV, a terra	VT 30S FT	5901562	Pezzo	1 Pezzo
Supporto premontato per montaggio modulo FV, a terra	VT 30M FT	5901564	Pezzo	1 Pezzo
Supporto premontato per montaggio modulo FV, a terra	VT 30L FT	5901566	Pezzo	1 Pezzo
Giunto lineare per profilati di supporto, impianto a terra	LV FT	5901215	Pezzo	20 Pezzo
Morsetto a croce per profilati di supporto, impianti a terra	KV FT	5901255	Pezzo	50 Pezzo
Morsetto intermedio per montaggio modulo FV, a terra	KLZ 2030 A2	5901050	Pezzo	50 Pezzo
Morsetto intermedio per montaggio modulo FV, a terra	KLZ 3040 A2	5901054	Pezzo	50 Pezzo
Morsetto intermedio per montaggio modulo FV, a terra	KLZ 4050 A2	5901058	Pezzo	50 Pezzo
Chiusura terminale per montaggio del modulo FV, a terra	KLE 20 A2	5901070	Pezzo	50 Pezzo
Chiusura terminale per montaggio del modulo FV, a terra	KLE 25 A2	5901072	Pezzo	50 Pezzo
Chiusura terminale per montaggio del modulo FV, a terra	KLE 30 A2	5901074	Pezzo	50 Pezzo
Chiusura terminale per montaggio del modulo FV, a terra	KLE 35 A2	5901076	Pezzo	50 Pezzo
Chiusura terminale per montaggio del modulo FV, a terra	KLE 40 A2	5901078	Pezzo	50 Pezzo
Chiusura terminale per montaggio del modulo FV, a terra	KLE 45 A2	5901080	Pezzo	50 Pezzo
Chiusura terminale per montaggio del modulo FV, a terra	KLE 50 A2	5901082	Pezzo	50 Pezzo
Morsetto intermedio con molla per montaggio modulo FV	KLZ F 25 A2	5901062	Pezzo	50 Pezzo
Morsetto intermedio con molla per montaggio modulo FV	KLZ F 30 A2	5901063	Pezzo	50 Pezzo
Morsetto intermedio con molla per montaggio modulo FV	KLZ F 35 A2	5901064	Pezzo	50 Pezzo
Morsetto intermedio con molla per montaggio modulo FV	KLZ F 40 A2	5901065	Pezzo	50 Pezzo
Chiusura terminale con molla per montaggio del modulo FV	KLE F 25 A2	5901092	Pezzo	50 Pezzo
Chiusura terminale con molla per montaggio del modulo FV	KLE F 30 A2	5901093	Pezzo	50 Pezzo
Chiusura terminale con molla per montaggio del modulo FV	KLE F 35 A2	5901094	Pezzo	50 Pezzo
Chiusura terminale con molla per montaggio del modulo FV	KLE F 40 A2	5901095	Pezzo	50 Pezzo
