Supporto premontato per montaggio modulo FV, a terra 2732 | 30 | 30

Tempistiche di consegna su richiesta

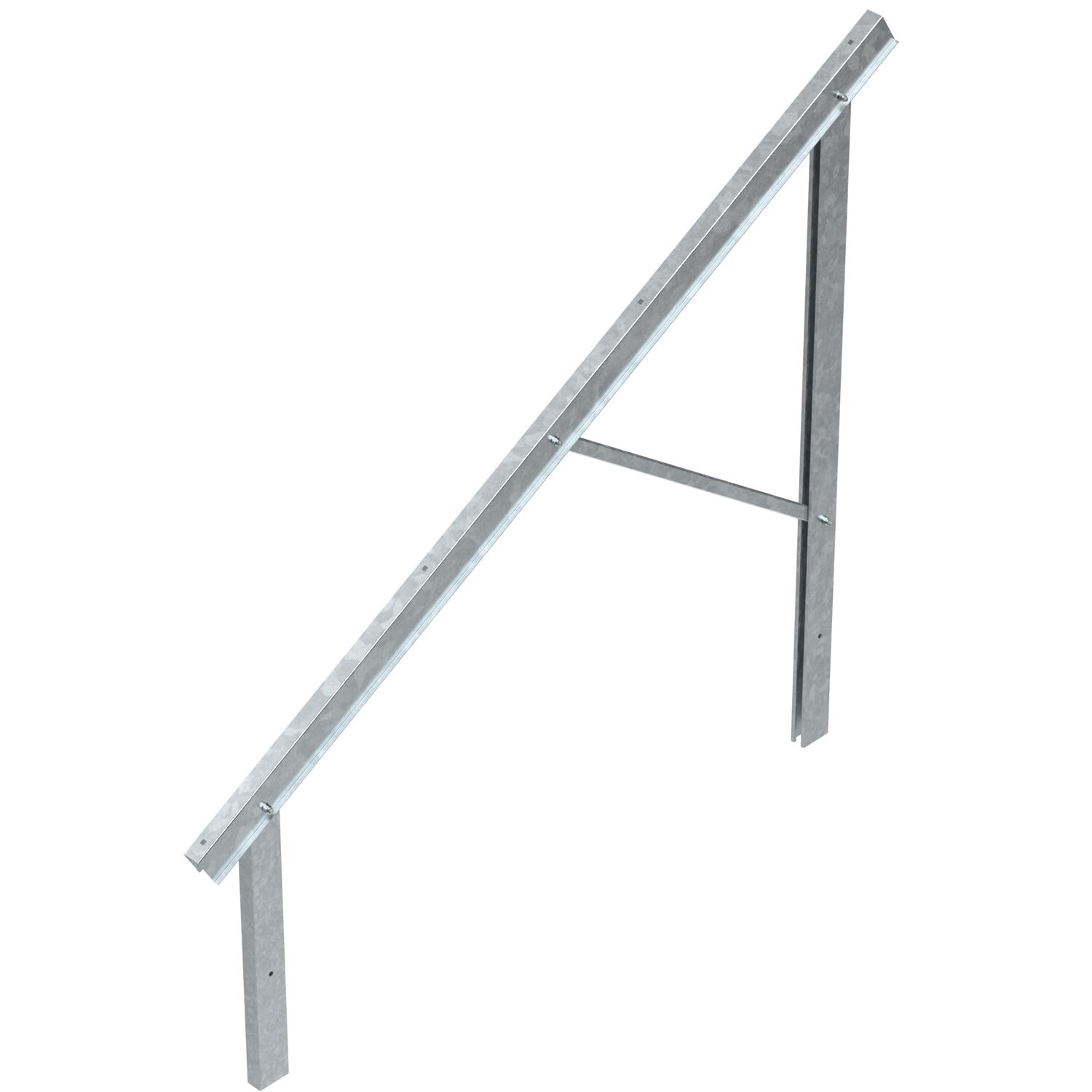

Supporto premontato per montaggio modulo FV, a terra

N. art. 5901562 | EAN 4012197394684

N. art. / Tipo

Lunghezza

Angolo di inclinazione max

Angolo di inclinazione min.

Descrizione prodotto

Descrizione prodotto

Supporto premontato nella versione piccola, media o grande, per il montaggio di sistemi fotovoltaici a terra in combinazione con profilati di supporto e morsetti terminali/intermedi. Montaggio con pali nel terreno o con basi su fondamenta in calcestruzzo.

Dati tecnici

Dati tecnici

Adatto al materiale del tetto	altro
Altezza	2188 mm
Altezza modulo max.	50 mm
Altezza modulo min.	20 mm
Ancoraggio	indipendente
Angolo di inclinazione max	30 °
Angolo di inclinazione min.	30 °
Angolo α	30
Canalina per cavi integrata	no
Canalina per cavi opzionale	sì
Colore	zinco

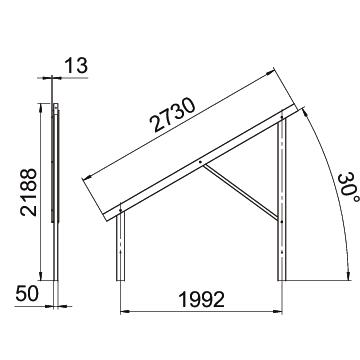

Dimensione H	2188 mm
Dimensione	2732x91x2188
Dimensione l	1992 mm

Dimensione L	2730 mm
Impronta CO2 (GWP) dalla culla al cancello	72,3612 kg CO2e / 1 Pezzo
Larghezza	93 mm
Larghezza modulo max.	1310 mm
Larghezza modulo min.	990 mm
Lunghezza	2732 mm
Materiale	Acciaio
Module length max.	1850 mm
Module length min.	1600 mm
Penetrazione del tetto necessaria	no
per l'allineamento	verticale
Regolabile	no
Super- ficie	zincato a caldo per immersione
Tipo montaggio sistema di montaggio fotovoltaico	Pavimento

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Angolo di inclinazione max	Angolo di inclinazione min.	N. art.	Quantità	Conf.
VT 10S FT	2689 mm	10 °	10 °	5901550	Pezzo	1 Pezzo
VT 10M FT	3110 mm	10 °	10 °	5901552	Pezzo	1 Pezzo
VT 10L FT	3489 mm	10 °	10 °	5901554	Pezzo	1 Pezzo
VT 25S FT	2517 mm	25 °	25 °	5901556	Pezzo	1 Pezzo
VT 25M FT	2898 mm	25 °	25 °	5901558	Pezzo	1 Pezzo
VT 25L FT	3236 mm	25 °	25 °	5901560	Pezzo	1 Pezzo
VT 30S FT	2732 mm	30 °	30 °	5901562	Pezzo	1 Pezzo
VT 30M FT	2779 mm	30 °	30 °	5901564	Pezzo	1 Pezzo
VT 30L FT	3104 mm	30 °	30 °	5901566	Pezzo	1 Pezzo

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Profilato di infissione, sistemi a terra	RP 1800 FT	5900106	Pezzo	1 Pezzo
Profilato di infissione, sistemi a terra	RP 2300 FT	5900110	Pezzo	1 Pezzo
Base, sistemi a terra	SF 400 FT	5900900	Pezzo	1 Pezzo
Profilato di supporto per montaggio modulo FV, a terra	TP 1000 FT	5900500	Pezzo	1 Pezzo
Profilato di supporto per montaggio modulo FV, a terra	TP 1010 FT	5900502	Pezzo	1 Pezzo
Profilato di supporto per montaggio modulo FV, a terra	TP 1020 FT	5900504	Pezzo	1 Pezzo
Profilato di supporto per montaggio modulo FV, a terra	TP 1030 FT	5900506	Pezzo	1 Pezzo
Profilato di supporto per montaggio modulo FV, a terra	TP 1040 FT	5900508	Pezzo	1 Pezzo
Profilato di supporto per montaggio modulo FV, a terra	TP 1050 FT	5900510	Pezzo	1 Pezzo
Profilato di supporto per montaggio modulo FV, a terra	TP 1060 FT	5900512	Pezzo	1 Pezzo
Profilato di supporto per montaggio modulo FV, a terra	TP 1100 FT	5900520	Pezzo	1 Pezzo
Profilato di supporto per montaggio modulo FV, a terra	TP 1140 FT	5900522	Pezzo	1 Pezzo
Profilato di supporto per montaggio modulo FV, a terra	TP 1310 FT	5900530	Pezzo	1 Pezzo
Bandella forata per il sistema FV a terra	LB FT	5901950	Pezzo	10 Pezzo
Kit di viti per bandella forata	SVLB	5901960	Pezzo	1 Pezzo
