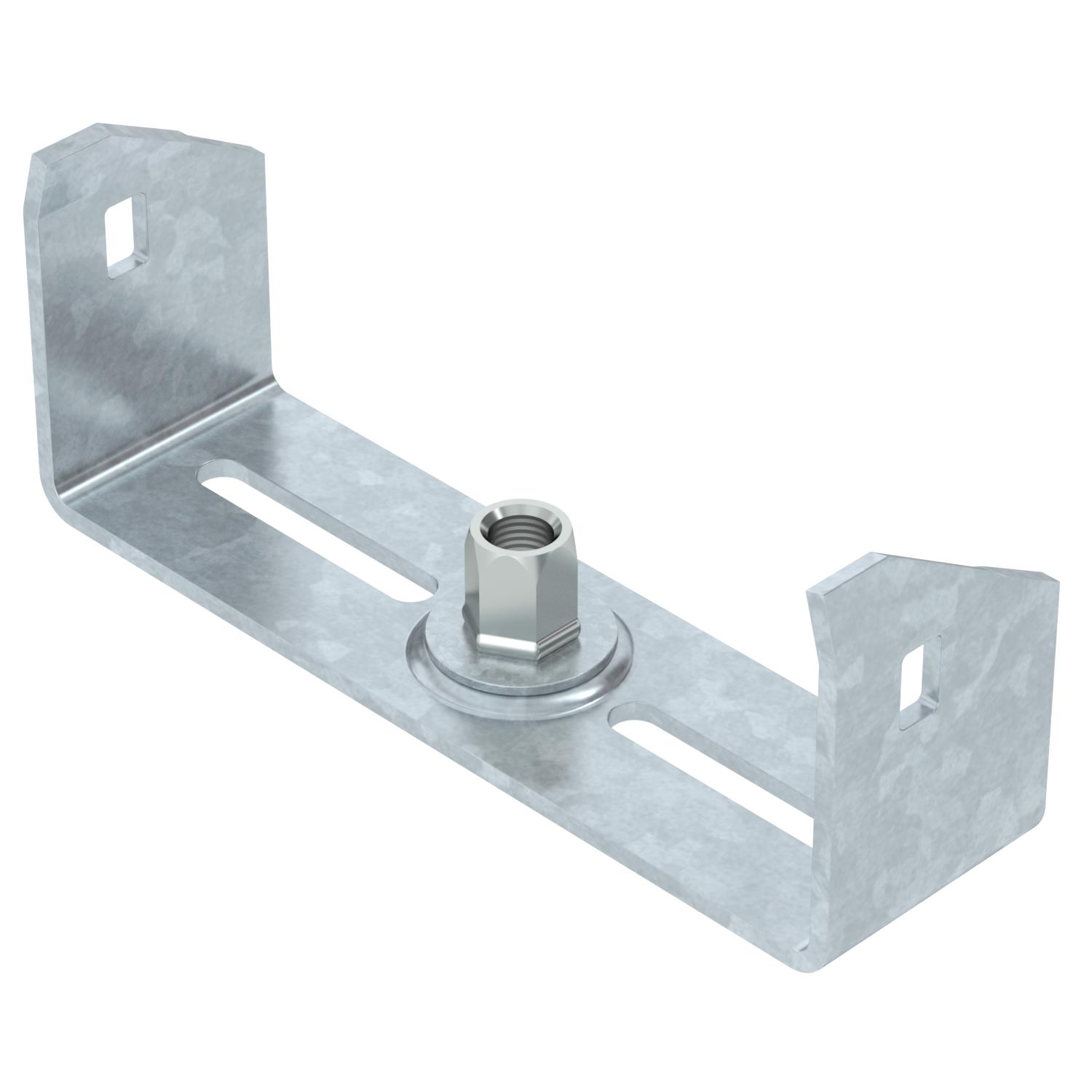

Sospensione centrale passerella portacavi, altezza laterale 60 FT
N. art. 6358756 | EAN 4012196947232
- Descrizione prodotto
-
Descrizione prodottoSospensione centrale per passerelle portacavi con longherone laterale di altezza pari a 60 mm.
Dispone di un manicotto filettato M10 girevole. Durante la disposizione dei cavi fare attenzione ad una ripartizione equa del carico (evitare disposizioni sbilanciate). Le larghezze 100, 150 e 200 mm hanno asolature del fondo aggiuntive per consentire di avvitare i fissaggi centrali sul fondo della passerella, quando utilizzato per mantenimento funzionale secondo DIN 4102 Parte 12.
-
- Dati tecnici
-
Dati tecnici

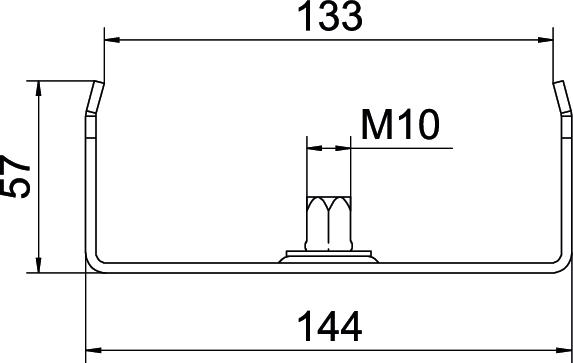

Adatto per asta filettata metrica 10 Altezza 57 mm Colore zinco Diametro foro 10,5 mm Dimensione B150mm Dimensione b 134 mm Dimensione B 144 mm Dimensione B1 134 mm F in kN 0,5 kN Impronta CO2 (GWP) dalla culla al cancello 0,667 kg CO2e / 1 Pezzo Larghezza 150 mm Larghezza 8 in Lunghezza 40 mm Mantenimento funzionale no Materiale Acciaio per larghezza max 150 mm per larghezza min. 150 Regolabile no Super- ficie zincato a caldo per immersione Versione agganciato - Tutti i tipi
- Download
-
Scheda tecnica MAH 60 150 FT / 6358756 , 0.16MB , pdfDichiarazione di conformità UE MAH 60 150 FT / 6358756 , 0.13MB , pdfREACH Dichiarazione di conformità MAH 60 150 FT / 6358756 , 0.12MB , pdfRoHS Dichiarazione di conformità MAH 60 150 FT / 6358756 , 0.12MB , pdfCertificato di prova Cable tray RKS Magic – centre suspension , 1.04MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi di profilati a U , 2.02MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi universali , 2.07MB , pdf
