Sospensione centrale passerella portacavi, altezza laterale 60 FT
N. art. 6358764 | EAN 4012196947355
- Descrizione prodotto
-

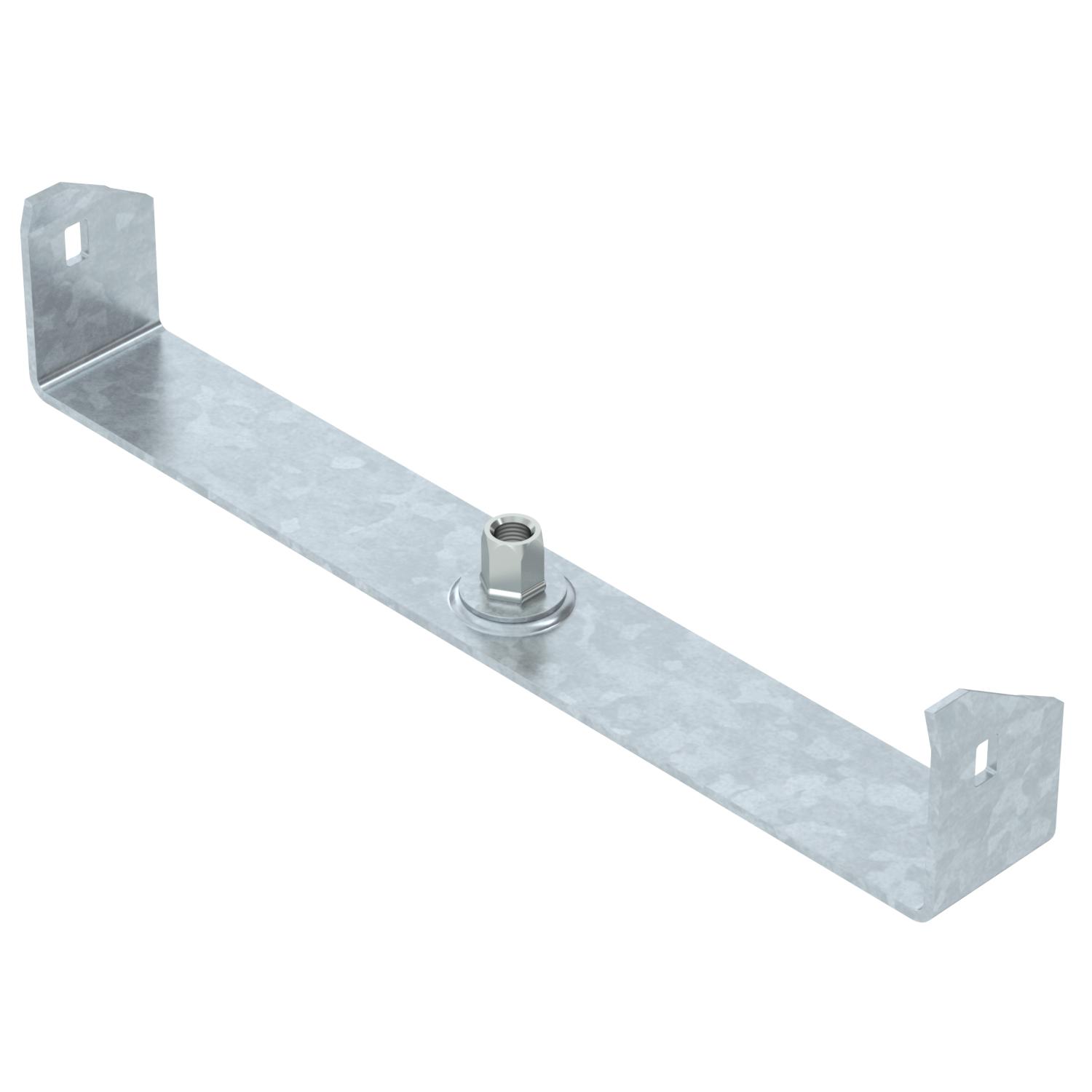

Descrizione prodottoSospensione centrale per passerelle portacavi con longherone laterale di altezza pari a 60 mm.
Dispone di un manicotto filettato M10 girevole. Durante la disposizione dei cavi fare attenzione ad una ripartizione equa del carico (evitare disposizioni sbilanciate). Le larghezze 100, 150 e 200 mm hanno asolature del fondo aggiuntive per consentire di avvitare i fissaggi centrali sul fondo della passerella, quando utilizzato per mantenimento funzionale secondo DIN 4102 Parte 12.
-
- Dati tecnici
-
Dati tecnici

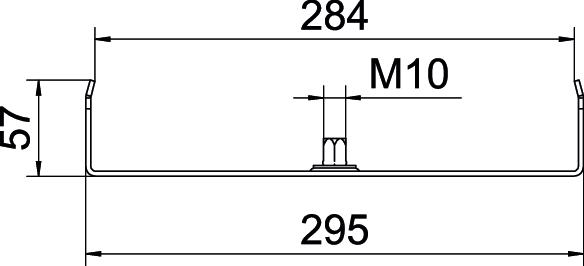

Adatto per asta filettata metrica 10 Adatto per passerelle sì Adatto per passerelle grigliate no Adatto per passerelle portacavi no Altezza 57 mm Colore zinco Diametro foro 10,5 mm Dimensione B300mm Dimensione b 284 mm Dimensione B 295 mm Dimensione B1 284 mm F in kN 0,2 kN Impronta CO2 (GWP) dalla culla al cancello 1,1399 kg CO2e / 1 Pezzo Larghezza 300 mm Larghezza 16 in Lunghezza 40 mm Mantenimento funzionale no Materiale Acciaio per larghezza max 300 mm per larghezza min. 300 Regolabile no Super- ficie zincato a caldo per immersione Versione agganciato - Tutti i tipi
- Download
-
Scheda tecnica MAH 60 300 FT / 6358764 , 0.15MB , pdfDichiarazione di conformità UE MAH 60 300 FT / 6358764 , 0.13MB , pdfREACH Dichiarazione di conformità MAH 60 300 FT / 6358764 , 0.12MB , pdfRoHS Dichiarazione di conformità MAH 60 300 FT / 6358764 , 0.12MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi universali , 2.07MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi di profilati a U , 2.02MB , pdf
