Staffa reggicavo 2056, base a F, 3 vie, coppa in metallo, FT
N. art. 1188224 | EAN 4012197405281
- Descrizione prodotto
-
Descrizione prodottoStaffa reggicavo ancoraggio tipo F, coppa in metallo con bordi arrotondati per proteggere il cavo. Per il montaggio verticale e orizzontale di 3 cavi singoli su profilato piatto. Con 1 vite a pressione, testa a vite esagonale universale SW10, con fessura e taglio a croce. Per il montaggio in ambienti interni ed esterni. Separazione tra due cavi grazie alla coppa doppia. Si consiglia di utilizzare una controcoppa.
-
- Dati tecnici
-
Dati tecnici

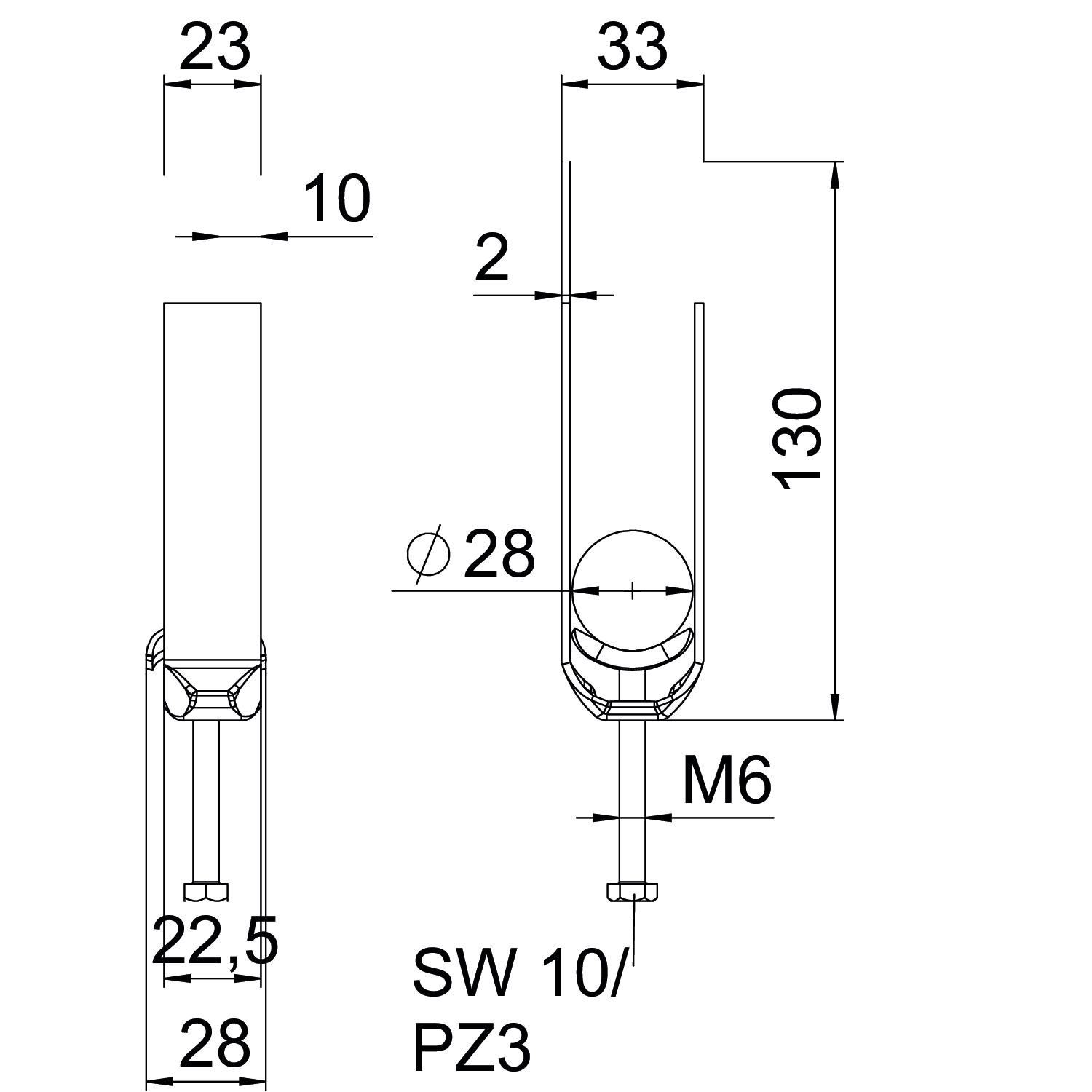

Aggiunta materiale Acciaio Aggiunta superficie zincato a caldo Altezza 130 mm Capacità D max 28 mm Capacità D min. 22 mm Con coppa in metallo sì Dimensione H 130 mm Dimensione 22-28mm Dimensione A 22,5 mm Dimensione B 33 mm Dimensione C 28 mm Dimensione G (mm) M6 Dimensione L 58 mm Dimensione t 2 mm Filettatura M6 Larghezza 33 mm Larghezza asola 10 mm Lunghezza 22,5 mm Lunghezza esterna 28 mm Materiale Acciaio Max. Coppia di serraggio 3 Nm Modalità di montaggio profilo piatto Numero dei cavi/tubi 3 per diametro tubo max 28 mm per diametro tubo min. 22 mm Priva di alogeni sì Spessore lamiera 2 mm Super- ficie zincato a caldo per immersione - Tutti i tipi
- Download
-
Scheda tecnica BS-F3-M-28 FT / 1188224 , 0.18MB , pdfCatalogo Fastening materials , 19.78MB , pdfDichiarazione di conformità UE BS-F3-M-28 FT / 1188224 , 0.13MB , pdfDichiarazione di conformità UK BS-F3-M-28 FT / 1188224 , 0.09MB , pdfIstruzioni di montaggio Clamp clip F foot, metal , 2.98MB , pdf
