- Descrizione prodotto
-

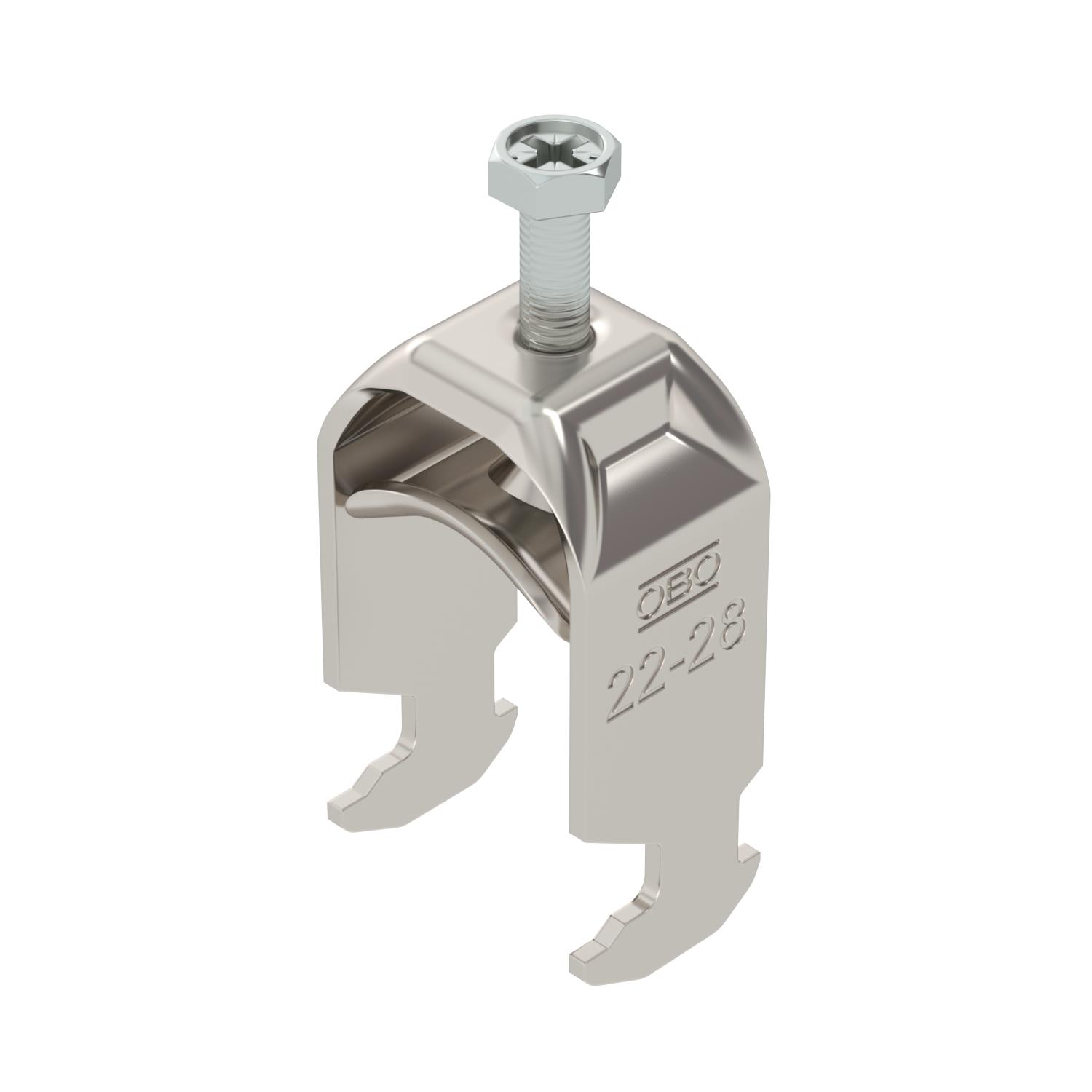

Descrizione prodottoStaffa reggicavo con base a testa di martello, coppa in metallo con bordi arrotondati per la protezione del cavo. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato a C. Per dimensioni dell'asola di 16-17 mm. Con 1 vite a pressione, testa a vite esagonale universale SW10, con fessura e taglio a croce. Per il montaggio in ambienti interni ed esterni. Si consiglia di utilizzare una controcoppa.
-
- Dati tecnici
-
Dati tecnici

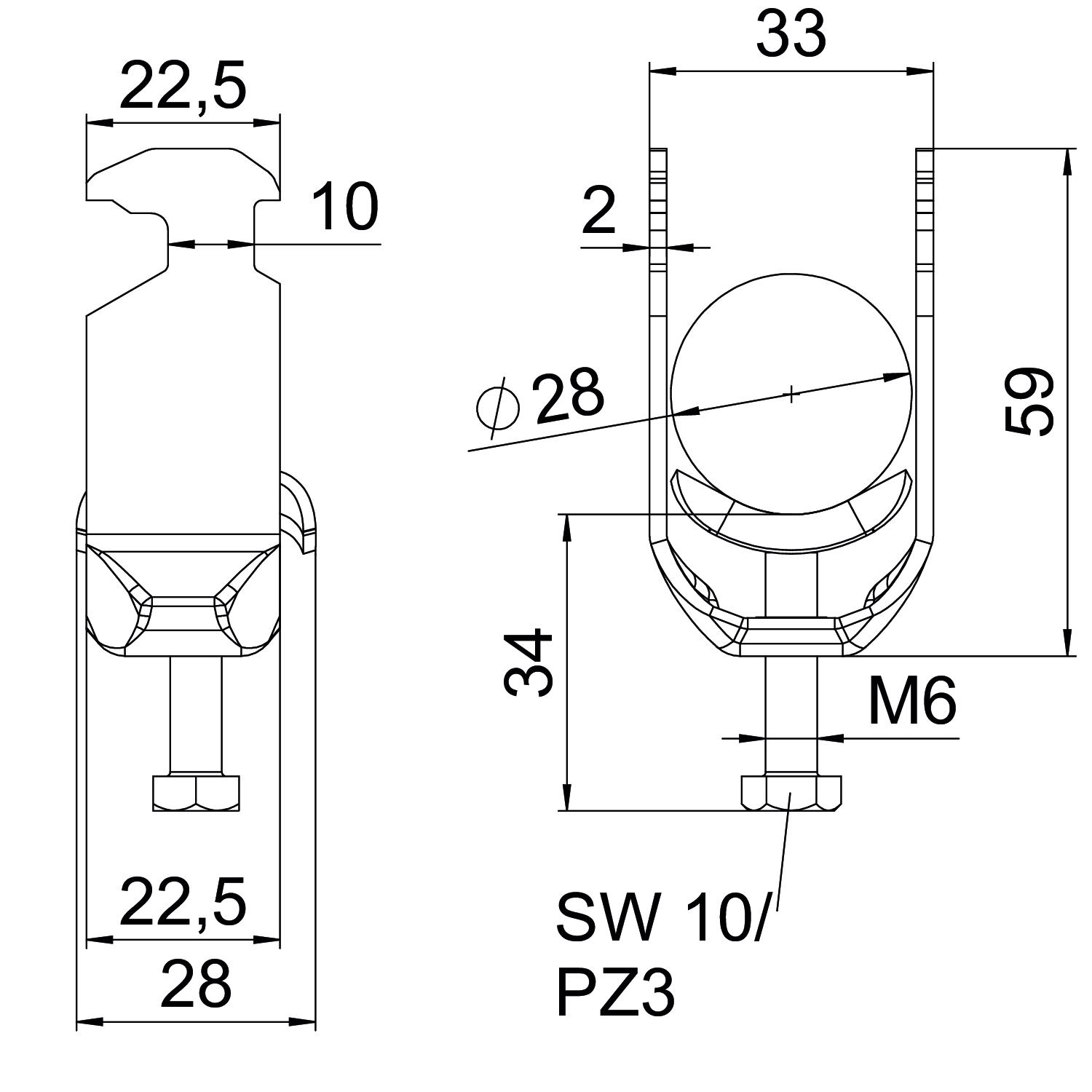

Aggiunta materiale Acciaio inossidabile Aggiunta superficie non trattato Altezza 59 mm Capacità D max 28 mm Capacità D min. 22 mm Con coppa in metallo sì Dimensione H 59 mm Dimensione 22-28mm Dimensione A 22,5 mm Dimensione B 33 mm Dimensione C 28 mm Dimensione G (mm) M6 Dimensione L 34 mm Dimensione t 2 mm Filettatura M6 Impronta CO2 (GWP) dalla culla al cancello 0,4179 kg CO₂e / 1 Pezzo Larghezza 33 mm Larghezza asola 10 mm Lunghezza 22,5 mm Lunghezza esterna 28 mm Mantenimento funzionale sì Materiale Acciaio legato, INOX 1.4571 Max. Coppia di serraggio 3 Nm Modalità di montaggio Profilati Numero dei cavi/tubi 1 per diametro tubo max 28 mm per diametro tubo min. 22 mm per profilato portacavi con apertura asola (con intervallo) max 17 mm per profilato portacavi con apertura asola (con intervallo) min. 16 mm Priva di alogeni sì Spessore lamiera 2 mm Super- ficie non trattato, ulteriore trattamento - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica BS-H1-M-28 A4 / 1188530 , 0.23MB , pdfCatalogo Fastening materials , 19.78MB , pdfDichiarazione di conformità UE BS-H1-M-28 A4 / 1188530 , 0.13MB , pdfDichiarazione di conformità UK BS-H1-M-28 A4 / 1188530 , 0.09MB , pdfIstruzioni di montaggio Clamp clip H foot, metal , 3.04MB , pdf
