Staffa reggicavo 2056, base a H, 1 via, coppa in metallo, A4 70 | 76 | 5

Staffa reggicavo 2056, base a H, 1 via, coppa in metallo, A4

N. art. 1188554 | EAN 4012197416171

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio

Descrizione prodotto

Descrizione prodotto

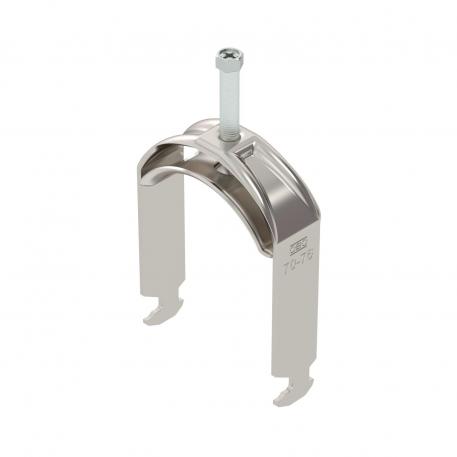

Staffa reggicavo con base a testa di martello, coppa in metallo con bordi arrotondati per la protezione del cavo. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato a C. Per dimensioni dell'asola di 16-17 mm. Con 1 vite a pressione, testa a vite esagonale universale SW10, con fessura e taglio a croce. Per il montaggio in ambienti interni ed esterni. Si consiglia di utilizzare una controcoppa.

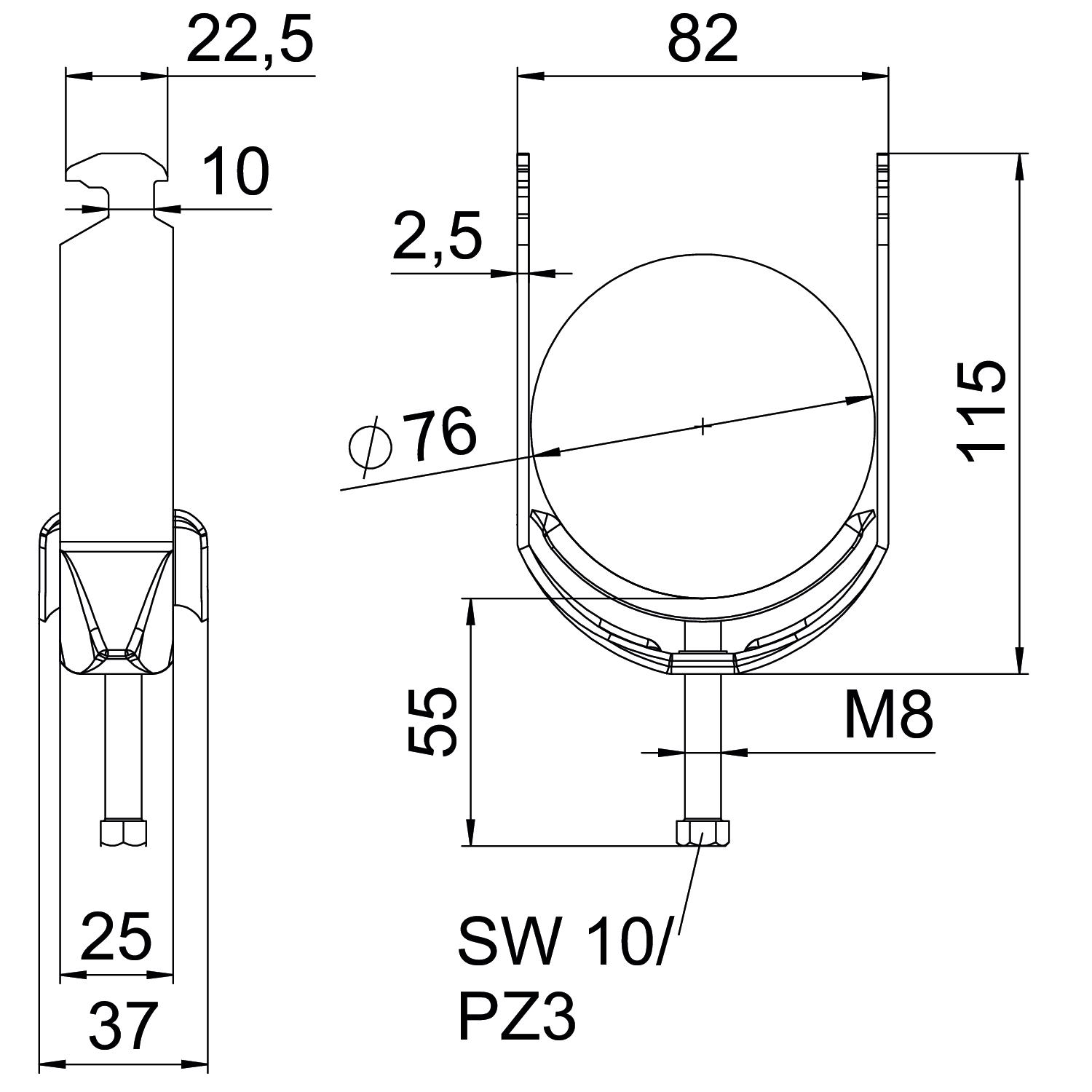

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio inossidabile
Aggiunta superficie	non trattato
Altezza	115 mm
Capacità D max	76 mm
Capacità D min.	70 mm
Con coppa in metallo	sì
Dimensione H	115 mm
Dimensione	70-76mm
Dimensione A	25 mm
Dimensione B	82 mm
Dimensione C	37 mm
Dimensione G (mm)	M8
Dimensione L	55 mm
Dimensione t	2,5 mm
Filettatura	M8
Larghezza	82 mm

Larghezza asola	10 mm
Lunghezza	25 mm
Lunghezza esterna	37 mm
Mantenimento funzionale	sì
Materiale	Acciaio legato, INOX 1.4571
Max. Coppia di serraggio	5 Nm
Modalità di montaggio	Profilati
Numero dei cavi/tubi	1
per diametro tubo max	76 mm
per diametro tubo min.	70 mm
per profilato portacavi con apertura asola (con intervallo) max	17 mm
per profilato portacavi con apertura asola (con intervallo) min.	16 mm
Priva di alogeni	sì
Spessore lamiera	2,5 mm
Super- ficie	non trattato, ulteriore trattamento

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-H1-M-12 A4	8 mm	12 mm	3 Nm	1188521	Pezzo	100 Pezzo
BS-H1-M-16 A4	12 mm	16 mm	3 Nm	1188523	Pezzo	100 Pezzo
BS-H1-M-22 A4	16 mm	22 mm	3 Nm	1188527	Pezzo	100 Pezzo
BS-H1-M-28 A4	22 mm	28 mm	3 Nm	1188530	Pezzo	100 Pezzo
BS-H1-M-34 A4	28 mm	34 mm	3 Nm	1188533	Pezzo	100 Pezzo
BS-H1-M-40 A4	34 mm	40 mm	3 Nm	1188536	Pezzo	100 Pezzo
BS-H1-M-46 A4	40 mm	46 mm	5 Nm	1188539	Pezzo	100 Pezzo
BS-H1-M-52 A4	46 mm	52 mm	5 Nm	1188541	Pezzo	100 Pezzo
BS-H1-M-58 A4	52 mm	58 mm	5 Nm	1188545	Pezzo	100 Pezzo
BS-H1-M-64 A4	58 mm	64 mm	5 Nm	1188548	Pezzo	100 Pezzo
BS-H1-M-70 A4	64 mm	70 mm	5 Nm	1188551	Pezzo	50 Pezzo
BS-H1-M-76 A4	70 mm	76 mm	5 Nm	1188554	Pezzo	25 Pezzo
