Staffa reggicavo, ancoraggio tipo F, 2 vie, coppa in metallo, FT 34 | 40 | 3

Staffa reggicavo, ancoraggio tipo F, 2 vie, coppa in metallo, FT

N. art. 1187433 | EAN 4012196853601

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio

Descrizione prodotto

Descrizione prodotto

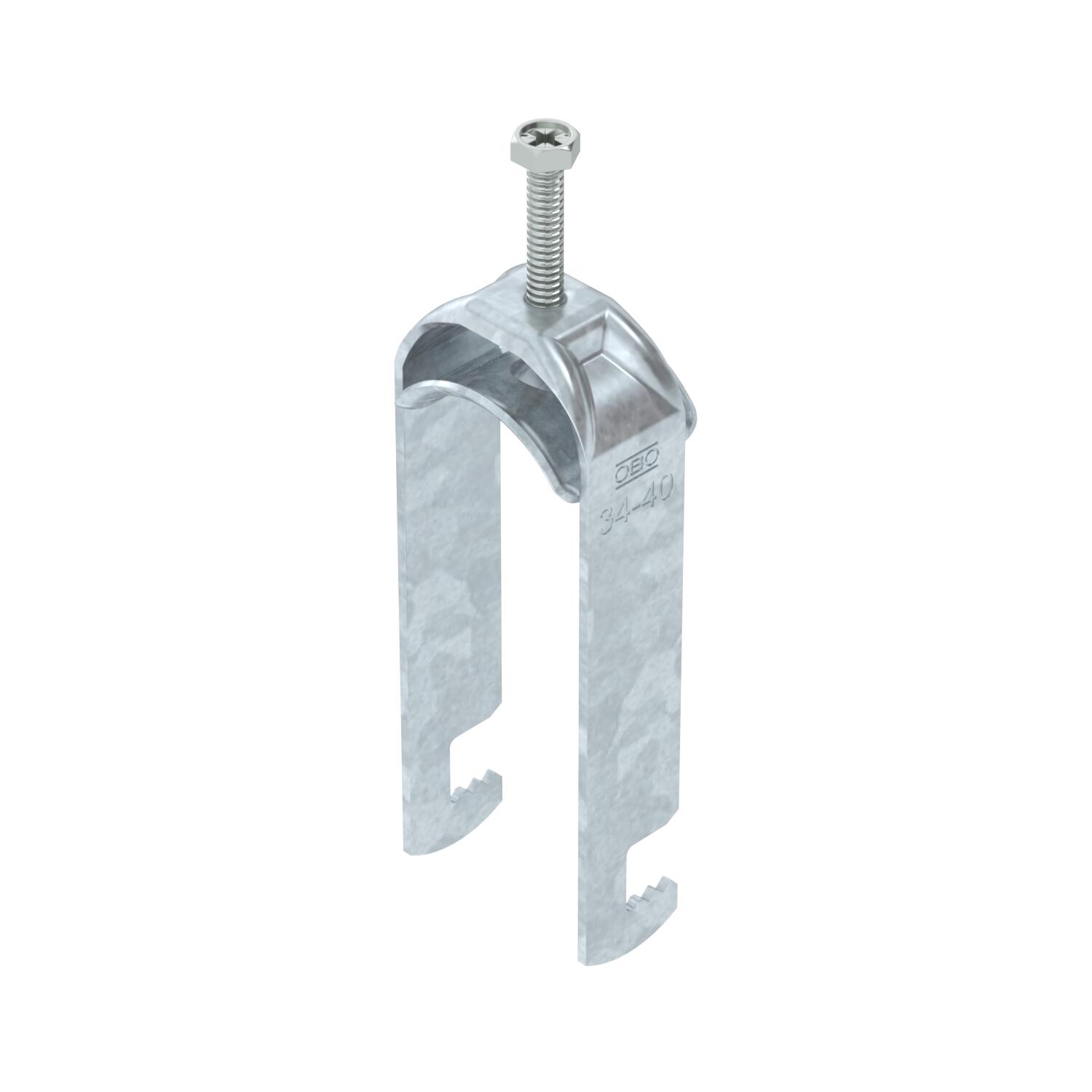

Staffa reggicavo ancoraggio tipo F, coppa in metallo con bordi arrotondati per proteggere il cavo. Per il montaggio verticale e orizzontale di 2 cavi singoli su profilato piatto. Con coppa di pressione, testa a vite esagonale universale SW10, intaglio a croce e a taglio. Per il montaggio in ambiente interno ed esterno. Separazione tra due cavi grazie alla coppa doppia. Si raccomanda l'uso della controcoppa.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio
Aggiunta superficie	zincato a caldo
Altezza	123 mm
Capacità D max	40 mm
Capacità D min.	34 mm
Con controcoppa	no
Con coppa in metallo	sì

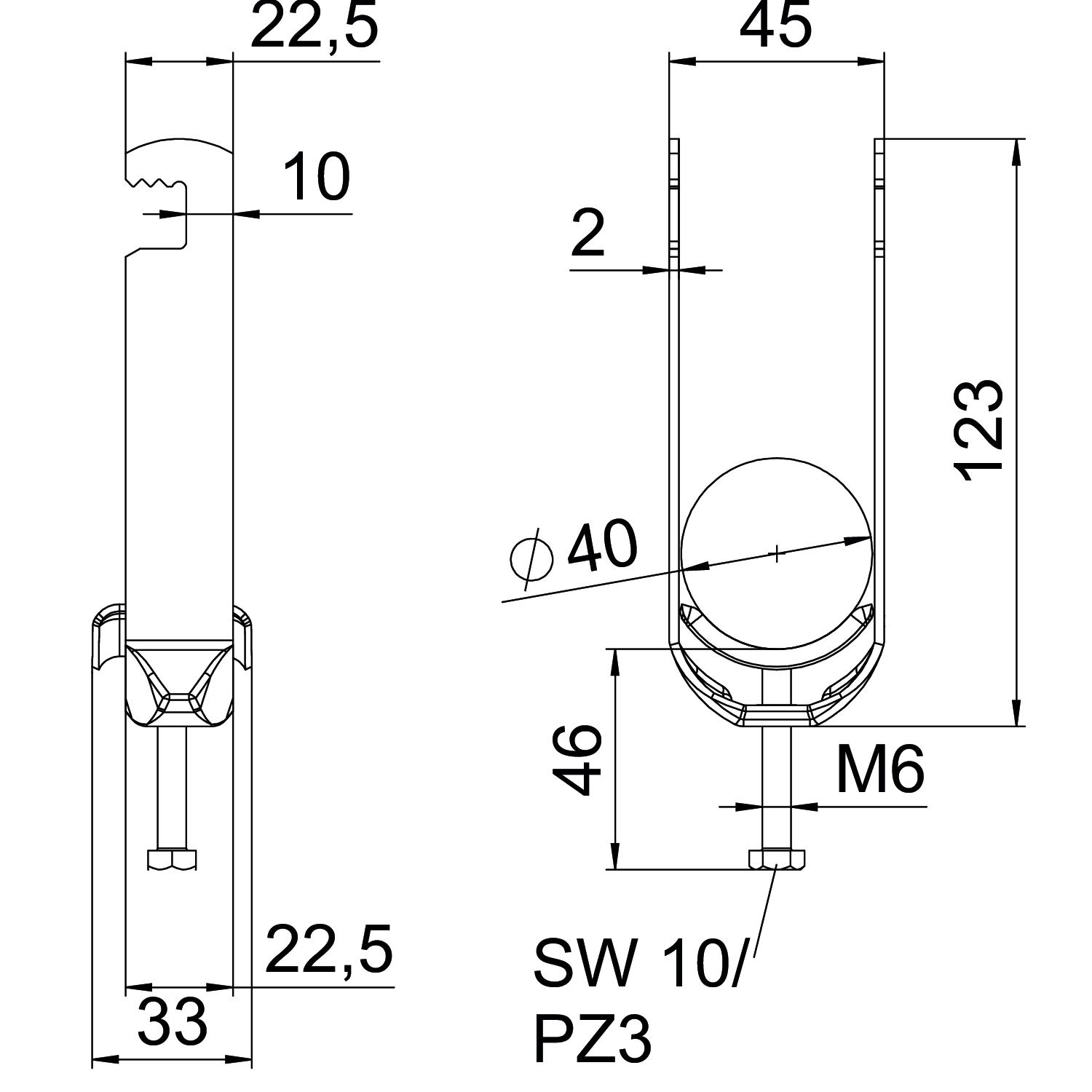

Dimensione H	123 mm
Dimensione	34-40mm
Dimensione A	22,5 mm
Dimensione B	45 mm
Dimensione C	33 mm
Dimensione G (mm)	M6
Dimensione L	46 mm
Dimensione t	2 mm
Filettatura	M6

Impronta CO2 (GWP) dalla culla al cancello	0,3222 kg CO₂e / 1 Pezzo
Larghezza	45 mm
Larghezza asola	10 mm
Lunghezza	22,5 mm
Lunghezza esterna	33 mm
Materiale	Acciaio
Materiale della coppa	Acciaio
Max. Coppia di serraggio	3 Nm
Modalità di montaggio	profilo piatto
Numero dei cavi/tubi	2
per diametro tubo max	40 mm
per diametro tubo min.	34 mm
Priva di alogeni	sì
Spessore lamiera	2 mm
Super- ficie	zincato a caldo per immersione

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-F2-M-12 FT	8 mm	12 mm	3 Nm	1187403	Pezzo	50 Pezzo
BS-F2-M-16 FT	12 mm	16 mm	3 Nm	1187409	Pezzo	50 Pezzo
BS-F2-M-22 FT	16 mm	22 mm	3 Nm	1187415	Pezzo	50 Pezzo
BS-F2-M-28 FT	22 mm	28 mm	3 Nm	1187421	Pezzo	50 Pezzo
BS-F2-M-34 FT	28 mm	34 mm	3 Nm	1187427	Pezzo	50 Pezzo
BS-F2-M-40 FT	34 mm	40 mm	3 Nm	1187433	Pezzo	50 Pezzo
BS-F2-M-46 FT	40 mm	46 mm	5 Nm	1187439	Pezzo	50 Pezzo
BS-F2-M-52 FT	46 mm	52 mm	5 Nm	1187445	Pezzo	50 Pezzo
