Staffa reggicavo, ancoraggio tipo H, 3 cavi coppa in plastica, Al
N. art. 1186431 | EAN 4012196848317
- Descrizione prodotto
-
Descrizione prodottoStaffa reggicavo con ancoraggio tipo H, coppa plastica in polipropilene. Per il montaggio verticale e orizzontale di 3 cavi singoli su profilato a C con scanalatura di larghezza 16 - 17 mm. Dotata di vite SW10 per il serraggio della coppa tramite testa esagonale o intaglio a croce. Per il montaggio in ambiente interno ed esterno. Separazione tra due cavi garantita dalla coppa doppia. Si raccomanda l'uso della controcoppa, da ordinare separatamente.
-
- Dati tecnici
-
Dati tecnici

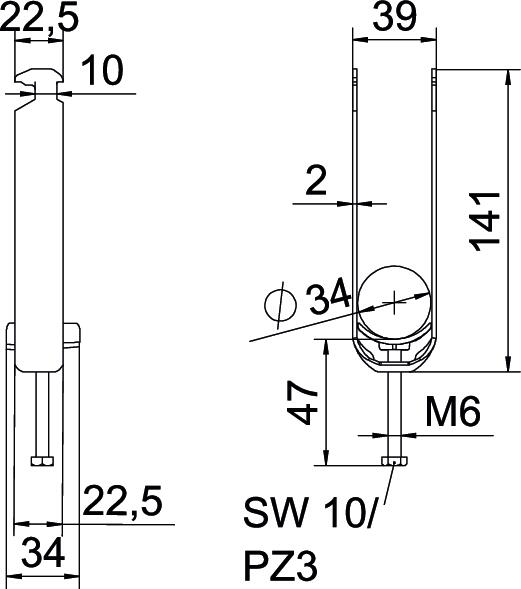

Aggiunta materiale Alluminio Aggiunta superficie non trattato Altezza 141 mm Capacità D max 34 mm Capacità D min. 28 mm Con controcoppa no Con coppa in plastica sì Dimensione H 141 mm Dimensione 28-34mm Dimensione A 22,5 mm Dimensione B 39 mm Dimensione C 34 mm Dimensione G (mm) M6 Dimensione L 59 mm Dimensione t 2 mm Filettatura M6 Impronta CO2 (GWP) dalla culla al cancello 0,5592 kg CO₂e / 1 Pezzo Larghezza 39 mm Larghezza asola 10 mm Lunghezza 22,5 mm Lunghezza esterna 34 mm Materiale Alluminio Materiale della coppa Plastica Max. Coppia di serraggio 2 Nm Modalità di montaggio Profilati Numero dei cavi/tubi 3 per diametro tubo max 34 mm per diametro tubo min. 28 mm per profilato portacavi con apertura asola (con intervallo) max 17 mm per profilato portacavi con apertura asola (con intervallo) min. 16 mm Priva di alogeni sì Qualità del materiale della coppa Polipropilene Spessore lamiera 2 mm - Tutti i tipi
- Download
-
Scheda tecnica BS-H3-K-34 ALU / 1186431 , 0.16MB , pdfDichiarazione di conformità UE BS-H3-K-34 ALU / 1186431 , 0.13MB , pdfDichiarazione di conformità UK BS-H3-K-34 ALU / 1186431 , 0.09MB , pdfREACH Dichiarazione di conformità BS-H3-K-34 ALU / 1186431 , 0.12MB , pdfRoHS Dichiarazione di conformità BS-H3-K-34 ALU / 1186431 , 0.12MB , pdfIstruzioni di montaggio Clamp clip H foot, plastic , 3.08MB , pdf
