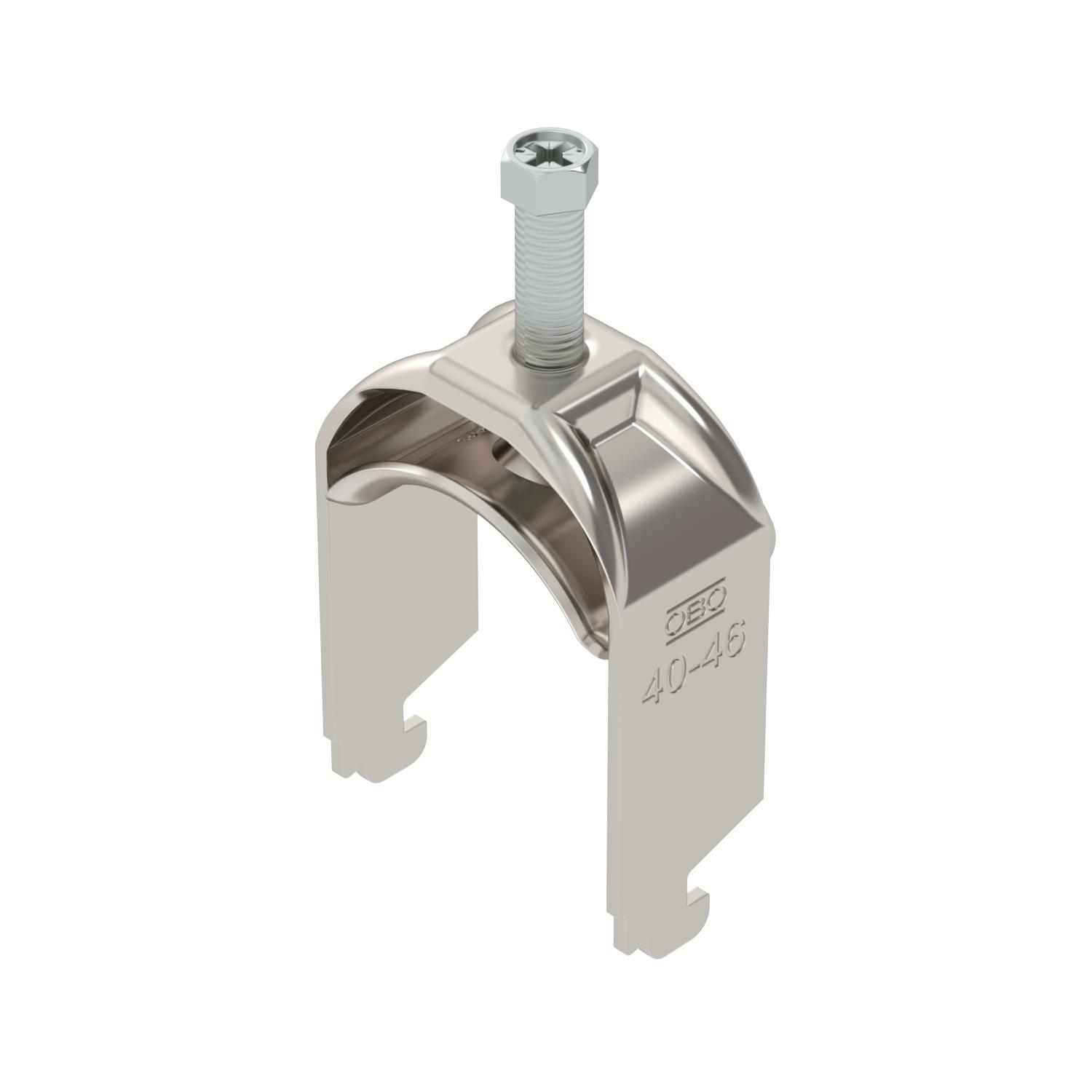

Staffa reggicavo, ancoraggio tipo N, 1 via, coppa in metallo, A2
N. art. 1188389 | EAN 4012197417802
- Descrizione prodotto
-
Descrizione prodottoStaffa reggicavo con ancoraggio tipo N, coppa in metallo con bordi arrotondati per proteggere il cavo. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato a C. Per asola 11 - 12 mm. Con coppa di pressione, testa a vite esagonale universale SW10, intaglio a croce e a taglio. Per il montaggio in ambiente interno ed esterno. Si raccomanda l'uso della controcoppa.
-
- Dati tecnici
-
Dati tecnici

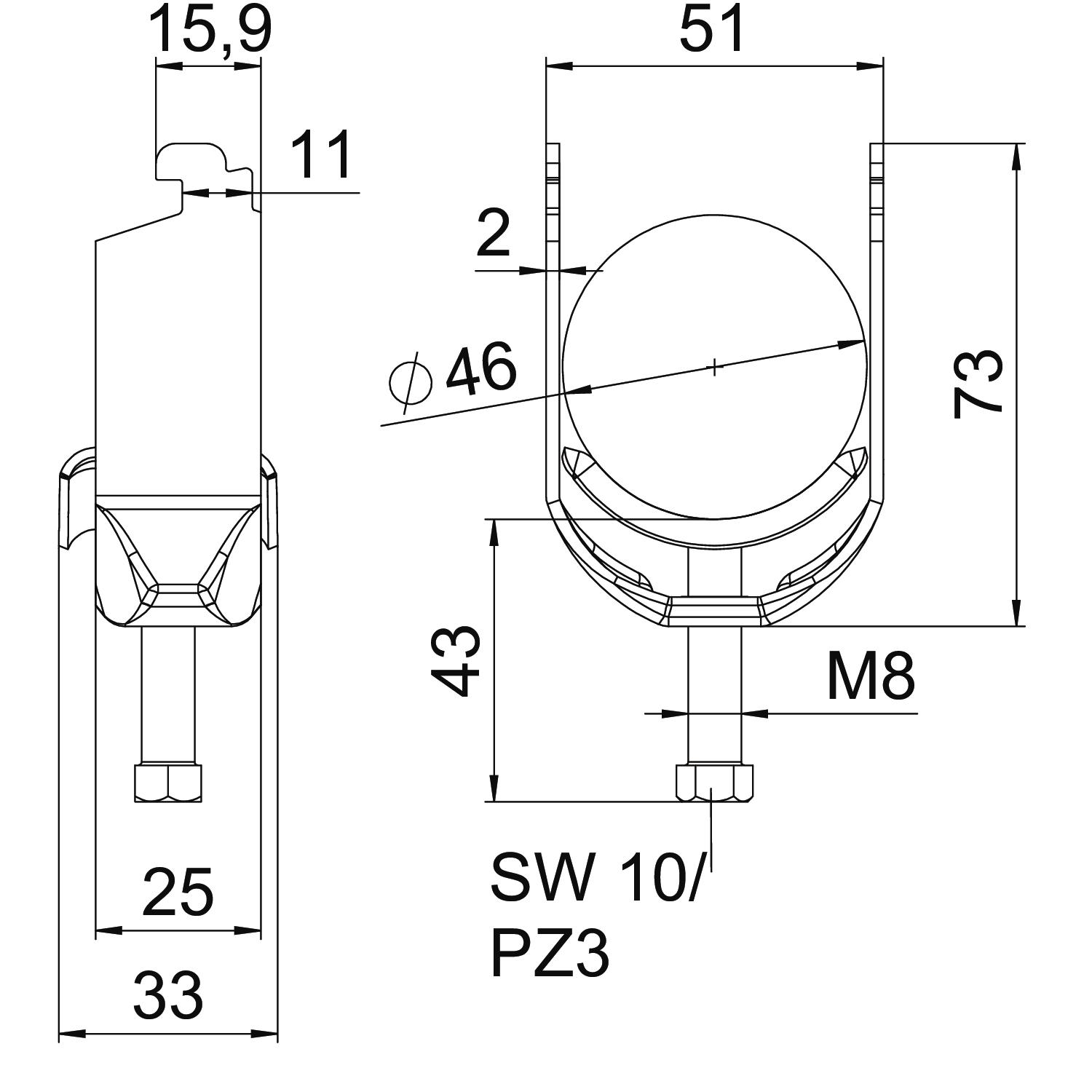

Aggiunta materiale Acciaio inossidabile Aggiunta superficie non trattato Altezza 73 mm Capacità D max 46 mm Capacità D min. 40 mm Con coppa in metallo sì Con coppa in plastica no Dimensione H 73 mm Dimensione 40-46mm Dimensione A 25 mm Dimensione B 51 mm Dimensione C 33 mm Dimensione G (mm) M8 Dimensione L 43 mm Dimensione t 2 mm Filettatura M8 Larghezza 51 mm Larghezza asola 10 mm Lunghezza 25 mm Lunghezza esterna 33 mm Materiale Acciaio, INOX 1.4301 Max. Coppia di serraggio 5 Nm Modalità di montaggio Profilati Numero dei cavi/tubi 1 per diametro tubo max 46 mm per diametro tubo min. 40 mm per profilato portacavi con apertura asola (con intervallo) max 12 mm per profilato portacavi con apertura asola (con intervallo) min. 11 mm Priva di alogeni sì Spessore lamiera 2 mm Super- ficie non trattato, ulteriore trattamento - Tutti i tipi
-
Tutti i tipi
