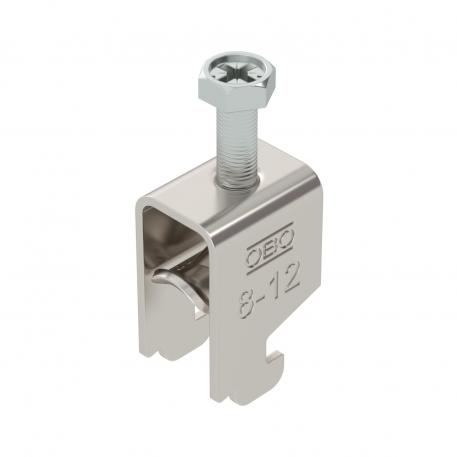

Staffa reggicavo, ancoraggio tipo N, 1 via, coppa in metallo, A2
N. art. 1188371 | EAN 4012197417628
- Descrizione prodotto
-
Descrizione prodottoStaffa reggicavo con ancoraggio tipo N, coppa in metallo con bordi arrotondati per proteggere il cavo. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato a C. Per asola 11 - 12 mm. Con coppa di pressione, testa a vite esagonale universale SW10, intaglio a croce e a taglio. Per il montaggio in ambiente interno ed esterno. Si raccomanda l'uso della controcoppa.
-
- Dati tecnici
-
Dati tecnici
Aggiunta materiale Acciaio inossidabile Aggiunta superficie non trattato Altezza 35 mm Capacità D max 12 mm Capacità D min. 8 mm Con coppa in metallo sì Con coppa in plastica no Dimensione H 35 mm Dimensione 8-12mm Dimensione A 22,5 mm Dimensione B 17 mm Dimensione C 28 mm Dimensione G (mm) M6 Dimensione L 34 mm Dimensione t 1,5 mm Filettatura M6 Larghezza 17 mm Larghezza asola 10 mm Lunghezza 22,5 mm Lunghezza esterna 28 mm Materiale Acciaio, INOX 1.4301 Max. Coppia di serraggio 3 Nm Modalità di montaggio Profilati Numero dei cavi/tubi 1 per diametro tubo max 12 mm per diametro tubo min. 8 mm per profilato portacavi con apertura asola (con intervallo) max 12 mm per profilato portacavi con apertura asola (con intervallo) min. 11 mm Priva di alogeni sì Spessore lamiera 1,5 mm Super- ficie non trattato, ulteriore trattamento - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica BS-N1-M-12 A2 / 1188371 , 0.23MB , pdfCatalogo Fastening materials , 19.78MB , pdfDichiarazione di conformità UE BS-N1-M-12 A2 / 1188371 , 0.13MB , pdfDichiarazione di conformità UK BS-N1-M-12 A2 / 1188371 , 0.09MB , pdfIstruzioni di montaggio Clamp clip N foot, metal , 3.00MB , pdf
