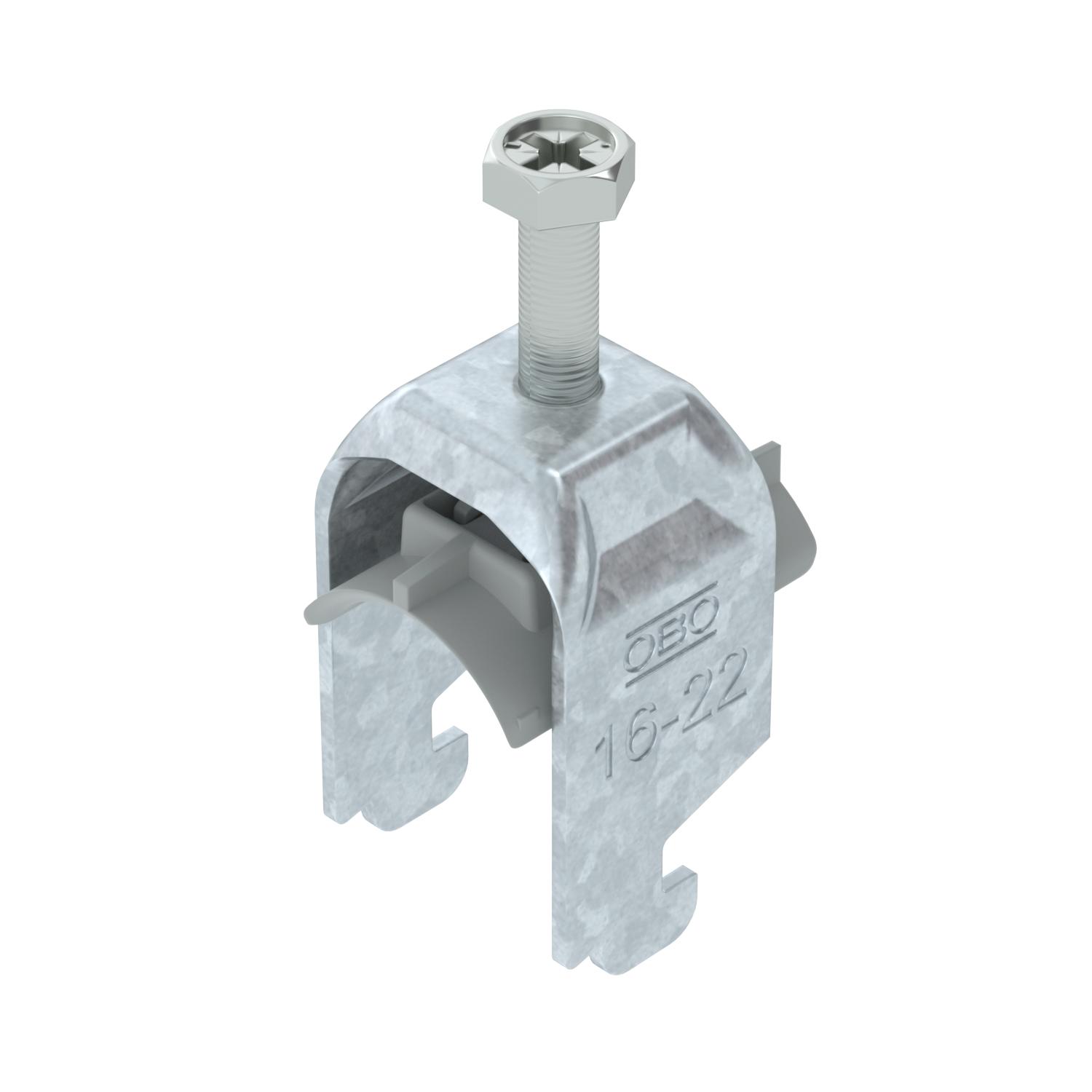

Staffa reggicavo, ancoraggio tipo N, 2 cavi coppa in plastica; FT
N. art. 1187215 | EAN 4012196852871
- Descrizione prodotto
-
Descrizione prodottoStaffa reggicavo con ancoraggio tipo N, coppa plastica in polipropilene. Per il montaggio verticale e orizzontale di 2 cavi singoli su profilato a C con scanalatura di larghezza 11 - 12 mm. Dotata di vite SW10 per il serraggio della coppa tramite testa esagonale o intaglio a croce. Per il montaggio in ambiente interno ed esterno. Separazione tra due cavi garantita dalla coppa doppia. Si raccomanda l'uso della controcoppa, da ordinare separatamente.
-
- Dati tecnici
-
Dati tecnici

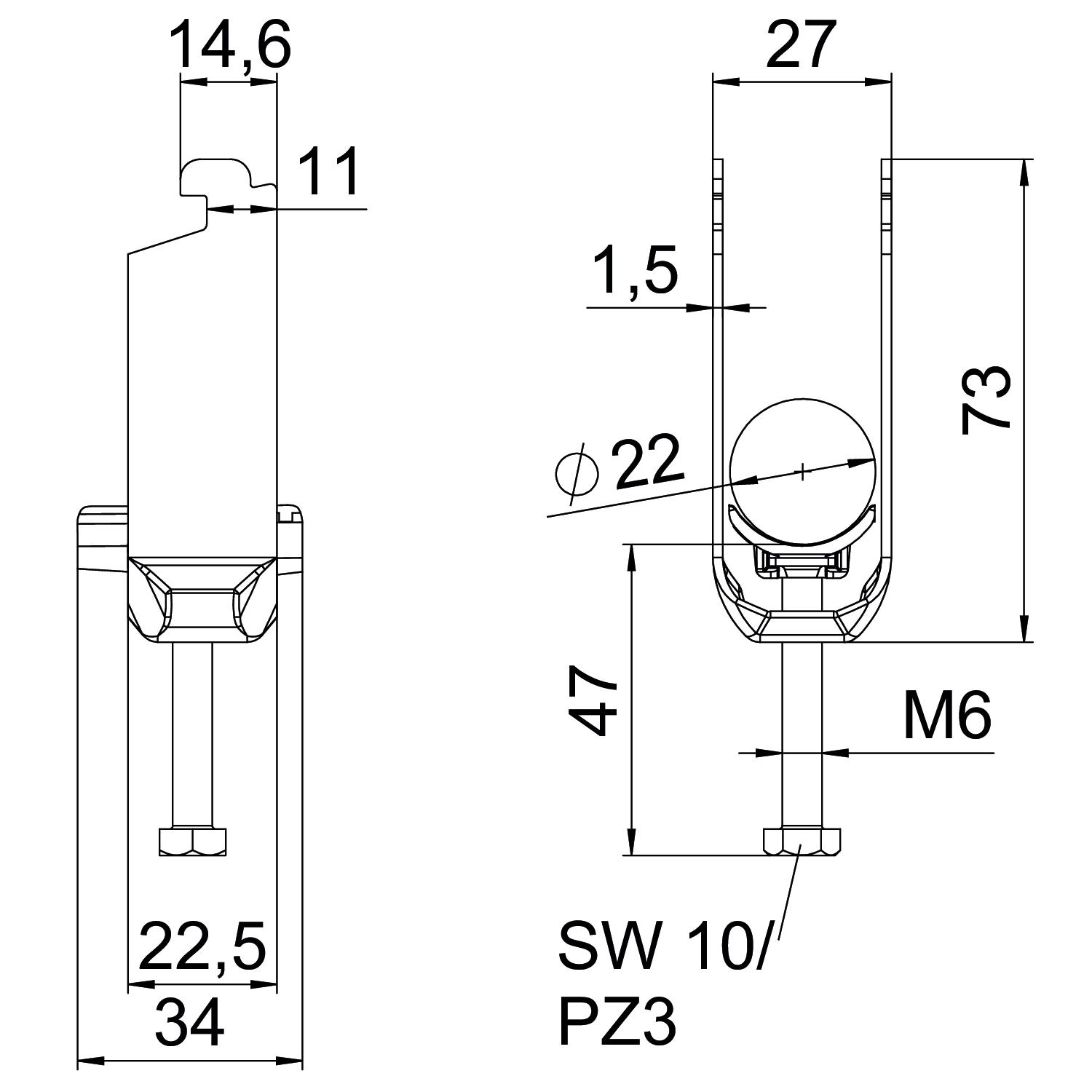

Aggiunta materiale Acciaio Aggiunta superficie zincato a caldo Altezza 72 mm Capacità D max 22 mm Capacità D min. 16 mm Con controcoppa no Con coppa in metallo no Con coppa in plastica sì Dimensione H 72 mm Dimensione 16-22mm Dimensione A 22,5 mm Dimensione B 27 mm Dimensione C 34 mm Dimensione G (mm) M6 Dimensione L 47 mm Dimensione t 1,5 mm Filettatura M6 Impronta CO2 (GWP) dalla culla al cancello 0,1331 kg CO₂e / 1 Pezzo Larghezza 27 mm Larghezza asola 10 mm Lunghezza 22,5 mm Lunghezza esterna 34 mm Materiale Acciaio Materiale della coppa Plastica Max. Coppia di serraggio 3 Nm Modalità di montaggio Profilati Numero dei cavi/tubi 2 per diametro tubo max 22 mm per diametro tubo min. 16 mm per profilato portacavi con apertura asola (con intervallo) max 12 mm per profilato portacavi con apertura asola (con intervallo) min. 11 mm Priva di alogeni sì Qualità del materiale della coppa Polipropilene Spessore lamiera 1,5 mm Super- ficie zincato a caldo per immersione - Tutti i tipi
- Download
-
Scheda tecnica BS-N2-K-22 FT / 1187215 , 0.19MB , pdfCatalogo Fastening materials , 19.78MB , pdfDichiarazione di conformità UE BS-N2-K-22 FT / 1187215 , 0.13MB , pdfDichiarazione di conformità UK BS-N2-K-22 FT / 1187215 , 0.09MB , pdfIstruzioni di montaggio Clamp clip N foot, plastic , 3.10MB , pdf
